Rohde ST411 - Beispiel Brennprogramm zur Erklärung Brennsegment

14 / 280

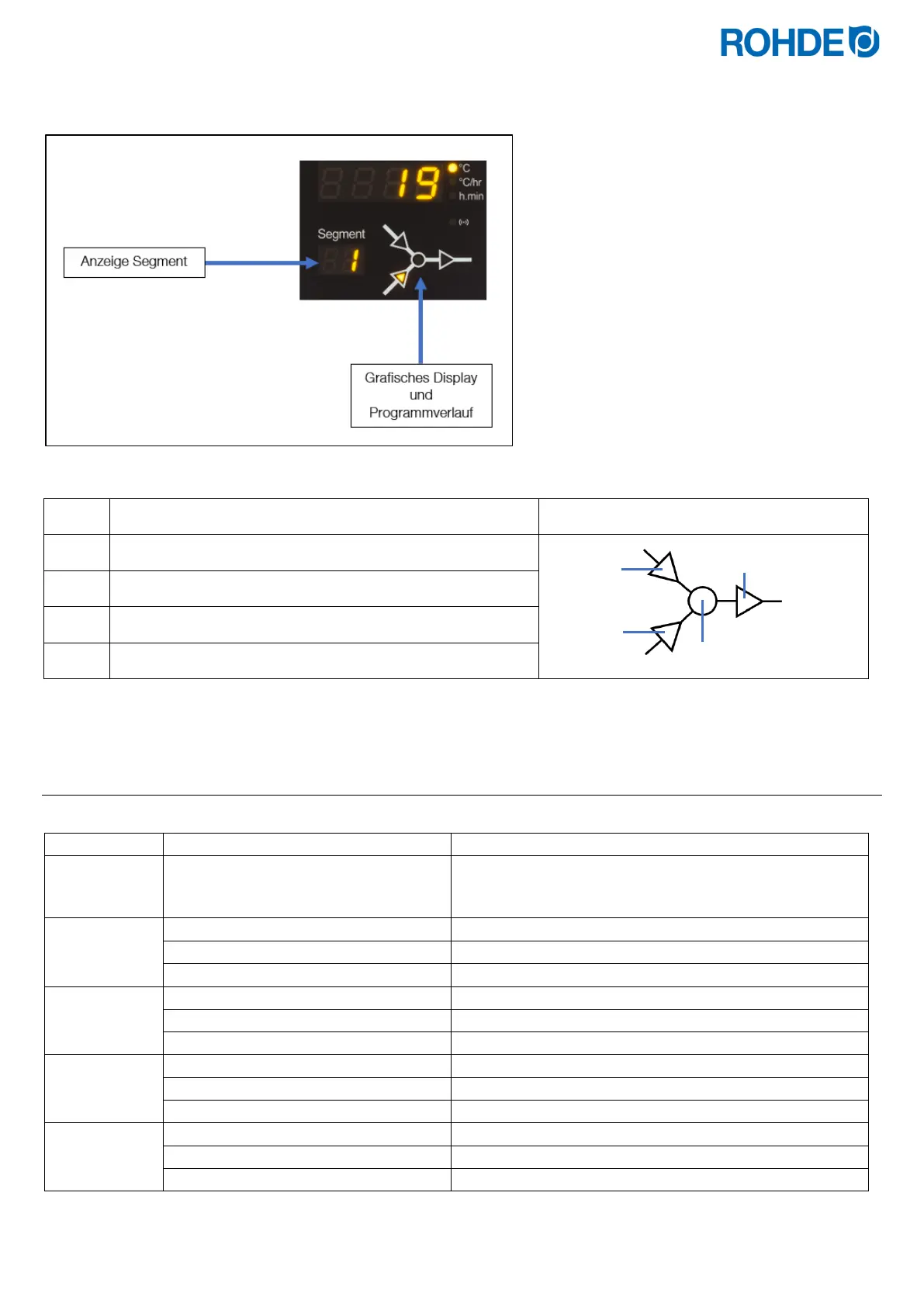

In welchem Segment man sich gerade während der Programmierung und dem Programmverlauf befindet, zeigt die Anzeige
„Segment“ an.
Grafisches Display und Programmverlauf:
Wert
Bedeutung
Grafisches Display und Programmverlauf
1.1
Aufheizrampe
1.2
Abkühlrampe
2
Haltetemperatur (Zieltemperatur)
3
Haltezeit
⇒ Je Brennsegment gibt es jeweils nur eine Aufheizrampe (1.1) oder eine Abkühlrampe (1.2) – niemals beides!
6.3.2. Beispiel Brennprogramm zur Erklärung Brennsegment
Beispiel eines einfachen Brennprogramms, zur Erklärung der Brennsegmente und der Werte des Brennsegments:
Brennsegment
Werte des Brennsegments
Beschreibung der Werte
0
Vorlaufzeit bzw.
Programmstartverzögerung
(siehe Abschnitt 6.6.3.)
Brennprogramm startet zeitversetzt
(Werkseitig auf 00
h:00 min eingestellt)
1
Aufheizrampe (1.1) Aufheizen mit 250 °C/h
Zieltemperatur (2) Aufheizen auf 500 °C
Haltezeit (3) 0 min Halten
2
Aufheizrampe (1.1) Aufheizen mit 0 °C/h
Haltetemperatur (2) Halten auf 500 °C
Haltezeit (3) 40 min Halten
3
Abkühlrampe (1.2) Abkühlen mit 40 °C/h
Zieltemperatur (2) Abkühlen auf 20 °C
Haltezeit (3) 0 min Halten
4
Abkühlrampe (1.2) Wert auf „END“ setzen, beendet das Brennprogramm
Zieltemperatur (2) -
Haltezeit (3) -
1.2
1.1
2
3
