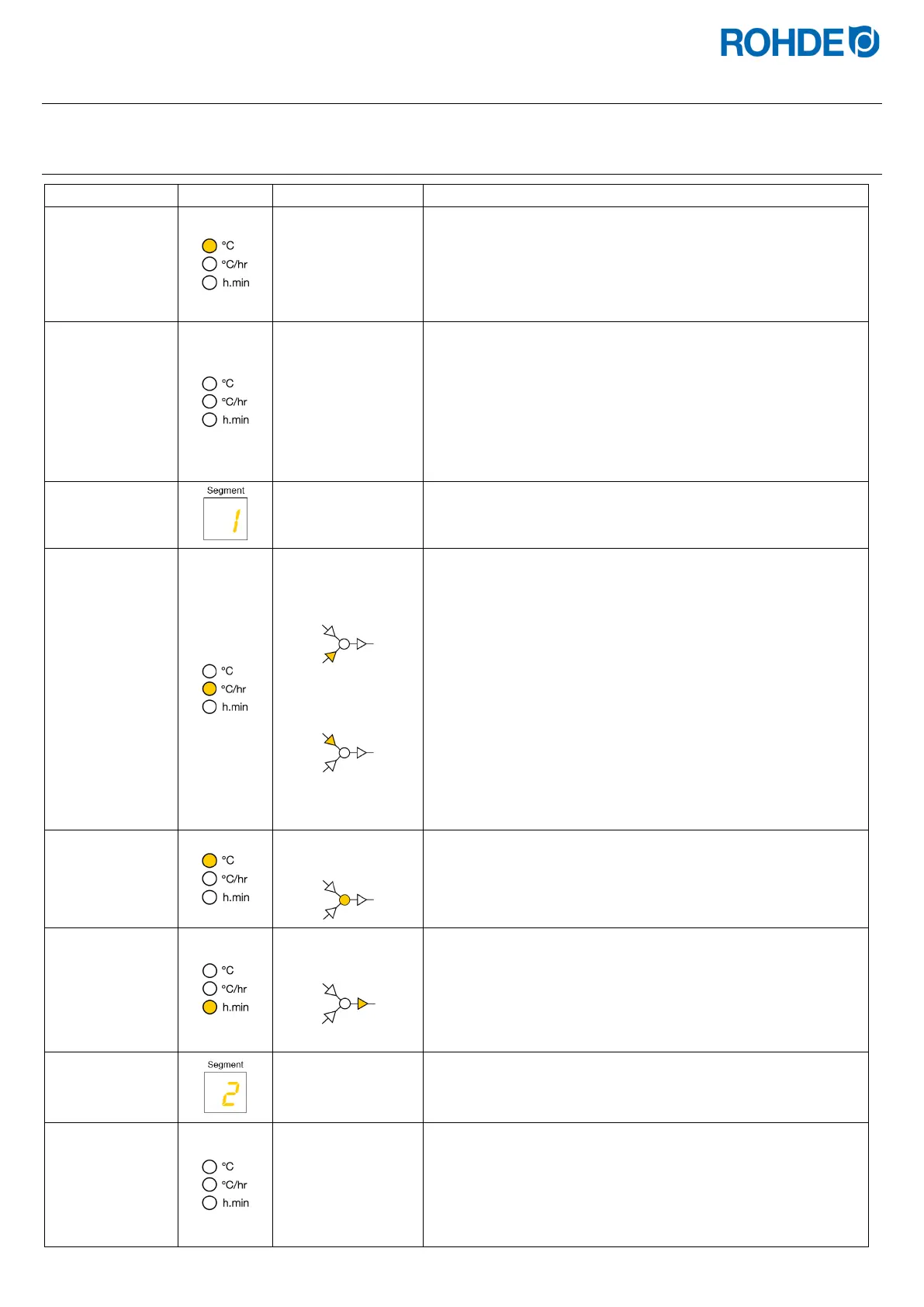

6.4. Regelinstallatie programmeren
6.4.1. Stookprogramma wijzigen
Displayweergave
Symbool
Betekenis
Beschrijving
20
Geen programma
in uitvoering
• Als er geen stookprogramma wordt uitgevoerd, lichten er
geen elementen in de grafische weergave van het
programmaverloop op.
• Ook het indicatielampje voor een lopend stookproces is uit.
• Het centraal display toont de huidige temperatuur van de
stookkamer.
Pr. 1
Programmanummer
• Druk op toets
g. Op het display licht het
programmanummer op.
• Druk op de toetsen
d en f om het stookprogramma te
selecteren.
• Druk nogmaals op toets
g om het programmanummer te
selecteren dat moet worden gewijzigd.
• Druk op toets h om in elke stap terug te gaan naar de
vorige waarde.
1
Weergave in het
segmentdisplay
Het geselecteerde stookprogramma toont altijd als eerste
segment 1.
150
Opstookfase
Afkoelfase
• De opstooksnelheid in het centraal display wordt
weergegeven als:
⇒ ‘1 °C/h – 999 °C/h’ of
⇒ ‘FULL’ (VOLLAST) of
⇒ ‘END’ (EINDE)
• Deze waarde kan worden gewijzigd met de
toetsen
d en f.
• In de grafische weergave van het programmaverloop licht
het indicatielampje voor het programmeren van de
opstookfase of afkoelfase op.
⇒ Zie paragraaf 6.4.2. voor het veranderen van de
opstookfase in een afkoelfase of omgekeerd.
⇒ Zie paragraaf 6.4.3. voor het programmeren van de
opstooksnelheid als ‘FULL’ (VOLLAST) of ‘END’ (EINDE).
600
Eindtemperatuur
• Druk nogmaals op toets
g. Op het display verschijnt de
eindtemperatuur.
• Deze waarde kan worden gewijzigd met de toetsen
d en f.
00. 15
Pendeltijd
• Druk nogmaals op toets
g. Op het display verschijnt de
pendeltijd in ‘uren:minuten’.
• Deze waarde kan met de toetsen
d en f worden
gewijzigd tussen 00:00 en 99:59.
• In de grafische weergave van het programmaverloop licht nu
het indicatielampje voor pendeltijd op.
2
Weergave in het
segmentdisplay
Druk nogmaals op toets
g Op het display verschijnt het
volgende segmentnummer en de stookgegevens voor het
volgende segment kunnen worden ingevoerd.
END
Programmering
beëindigen
• Houd toets
f zo lang ingedrukt tot ‘END’ (EINDE) in het
centraal display verschijnt.
• Druk op toets
f om de programmering te beëindigen.
⇒ Wanneer het maximale aantal segmenten is bereikt, wordt
de programmering automatisch beëindigd.
