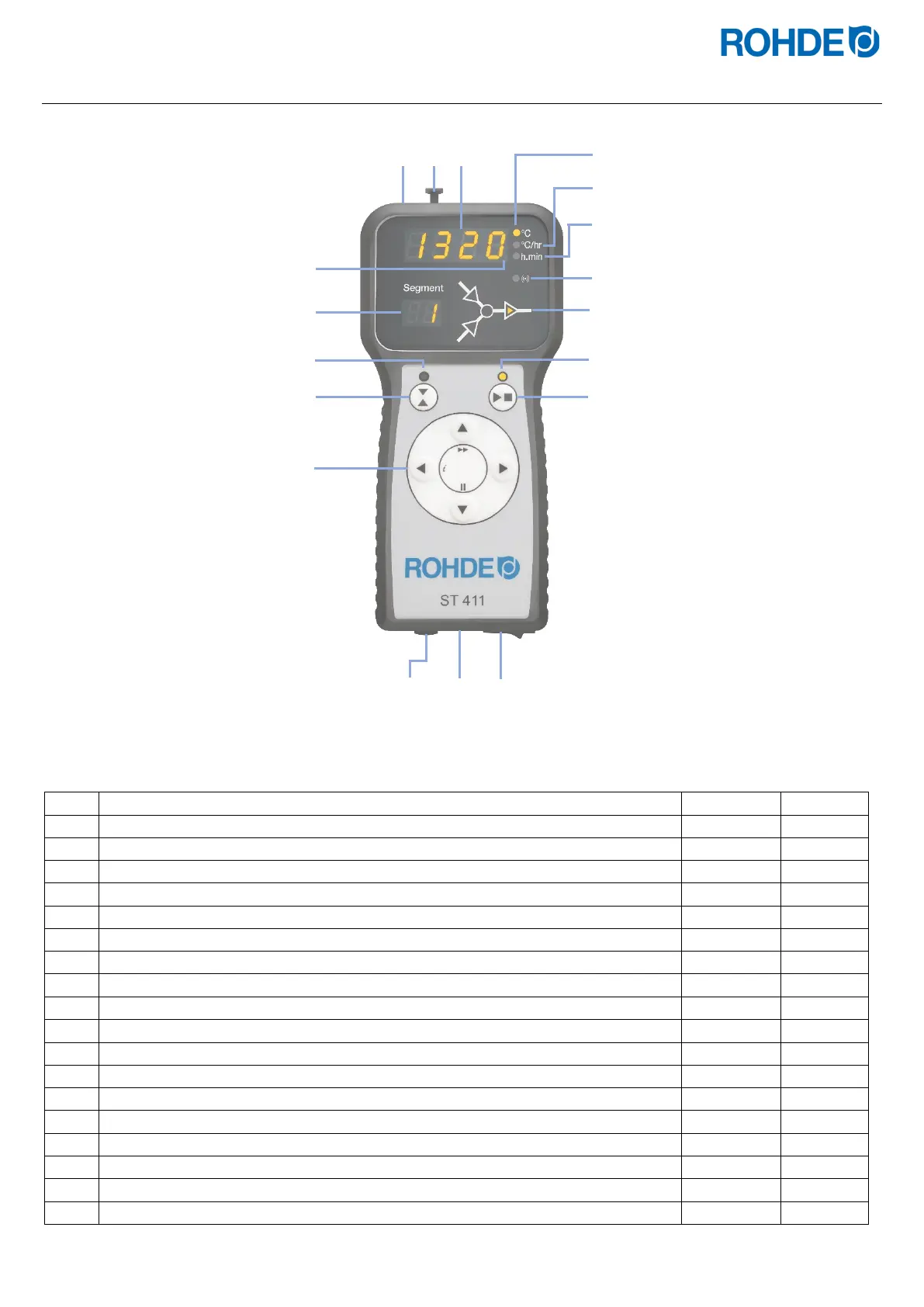

2.3. Vue d'ensemble du système de régulation
Nr. Description ST 410 ST 411
1 Port USB X X
2 Indicateur de contrôle « Clé USB insérée dans le port USB » X X
3 Afficheur principal X X
4 Icône « Température » X X
5 Icône « Vitesse de chauffe » X X
6 Icône « Temps » X X
7 Indicateur de contrôle « Chauffage actif » X X
8 Indicateur de contrôle « Transfert de données » X X
9 Affichage de segment X X
10 Afficheur graphique et déroulement du programme X X
11 Indicateur de contrôle « Programme en cours » X X
12 Touche marche / arrêt X X
13 Indicateur de contrôle « Sortie de commande (Event) » − X
14 Touche « Sortie de commande (Event) » − X
15 Éléments de commande X X
16 Fusible X X
17 Câble avec connecteur CPC 14 (connexion au four) X X
18 Interrupteur d'alimentation X X
