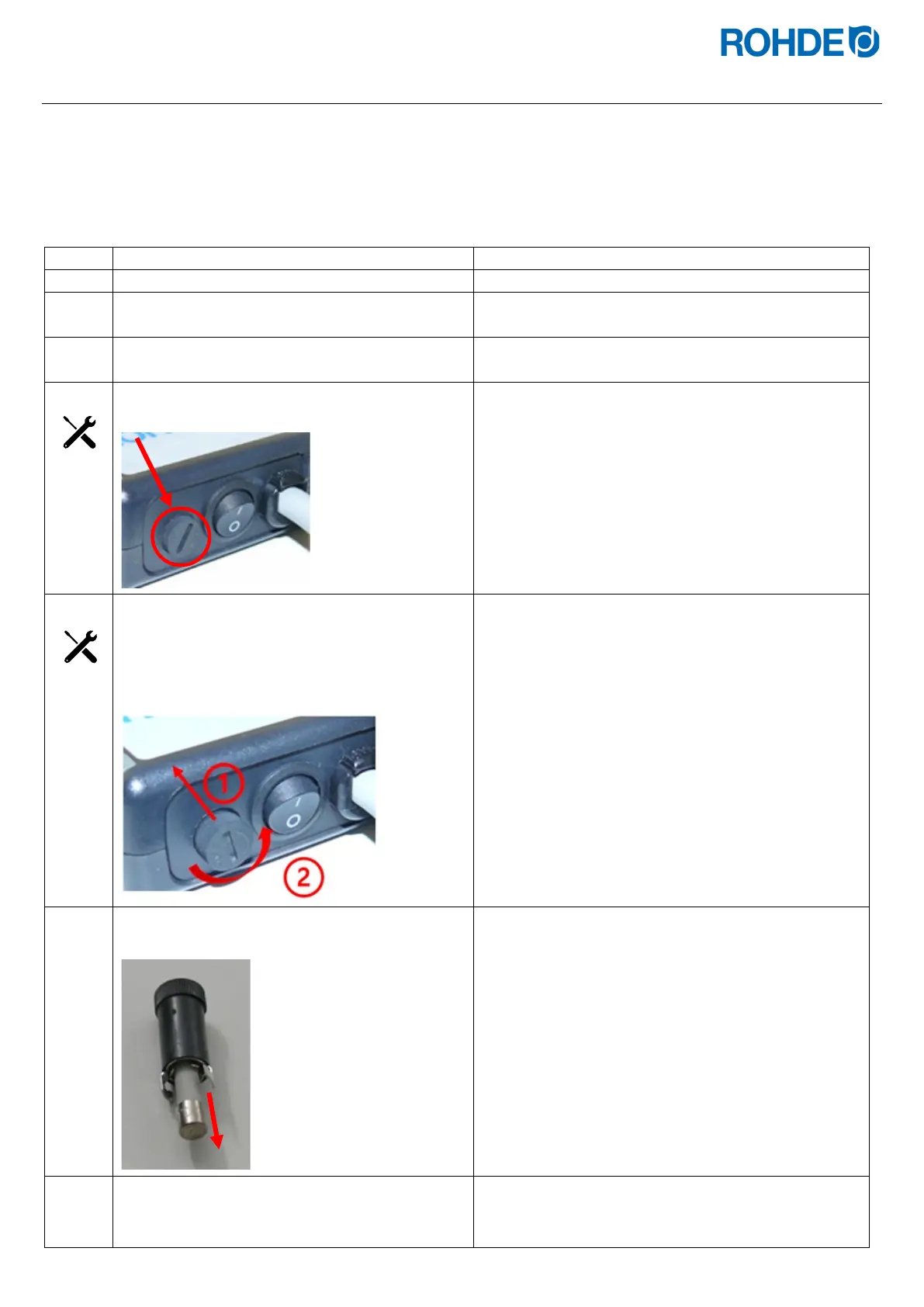

9.3. Spezielle Störung: Sicherung Regelanlage ersetzen
Falls die Regelanlage nicht eingeschaltet werden kann und andere Störungen ausgeschlossen sind, ersetzen Sie die
Schmelzsicherung im Gehäuse der Regelanlage.
Benötigtes Ersatzteil: Feinsicherung 3.15 A T
ROHDE Artikel-Nr. 704851
Sicherung ersetzen:
Schritt
Tätigkeit
Bemerkung
1
Regelanlage ausschalten.
2
Ofen vollständig ausschalten.
Hauptschalter am Ofen auf Position „0/AUS“
stellen oder Netzstecker ziehen.
3
Verbindungskabel der Regelanlage vom Ofen
trennen.
4
Sicherungsträger an der Unterseite des Gehäuses
ausbauen.
Werkzeug:
Schraubendreher Schlitz 7 mm
Werkzeug am Schlitz des Sicherungsträgers ansetzen.
5
1)
Sicherungsträger mit Werkzeug etwas eindrücken.
2)
Währenddessen den Sicherungsträger etwas
gegen den Uhrzeigersinn verdrehen, damit sich
dieser aus der Arretierung löst.
Werkzeug:
Schraubendreher Schlitz 7 mm
Der Sicherungsträger ist mit einem sogenannten
Bajonettverschluss ausgerüstet.
6
Den Sicherungsträger mit der Sicherung aus dem
Gehäuse entnehmen.
7
Neue Sicherung einsetzen.
⇒ Die Sicherung kann in beide
Richtungen eingesetzt werden.
Schmelzsicherung Typ:
Feinsicherung, 3,15
A T, 5 mm x 20 mm
ROHDE Artikel-Nr.: 704851
