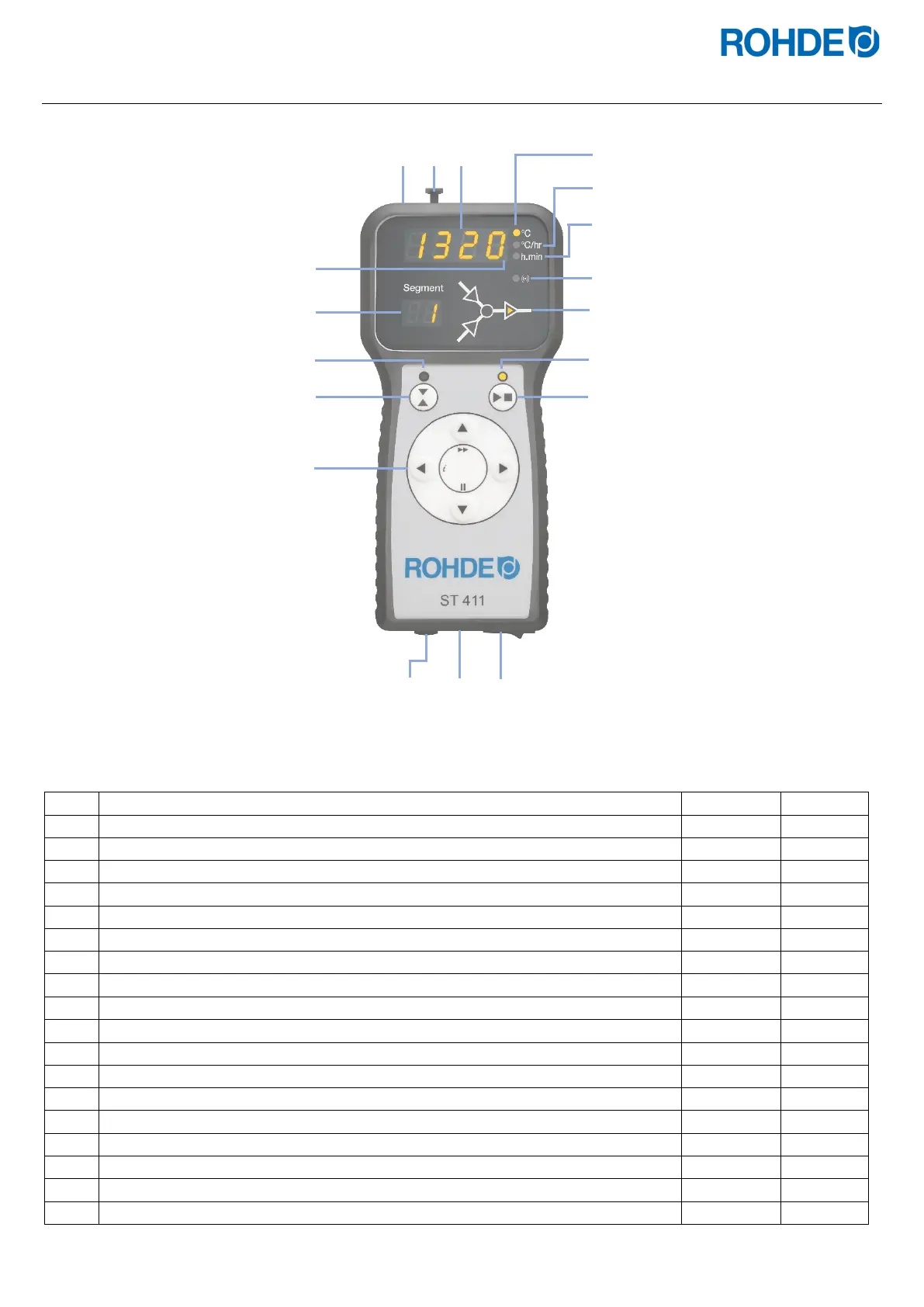

2.3. Přehledné zobrazení regulátoru
Č.
Popis
ST 410
ST 411
1
port USB
X
X
2
kontrolka „USB flash disk je připojen na portu USB“
X
X
3
hlavní display
X
X
4
symbol „teplota“
X
X
5
symbol „rychlost ohřevu“
X
X
6
symbol „čas"
X
X
7
kontrolka „aktivace vyhřívání“
X
X
8
kontrolka „přenos dat“
X
X
9
segmentový displej
X
X
10
grafický displej a průběh programu
X
X
11
kontrolka „program běží“
X
X
12
tlačítko start/stop
X
X
13
kontrolka pro spínací výstup (event)
−
X
14
tlačítko pro spínací výstup (event)
−
X
15
ovládací prvky
X
X
16
pojistka
X
X
17
kabel s konektorem CPC-14 (připojení k peci)
X
X
18
vypínač
X
X
10
11
1
2
4
5
6
7
8
3
9
12
13
14
15
16
17
18
