Rohde ST411 - Příklad Vypalovacího Programu Pro Vysvětlení Pojmu Vypalovací Segment

210 / 280

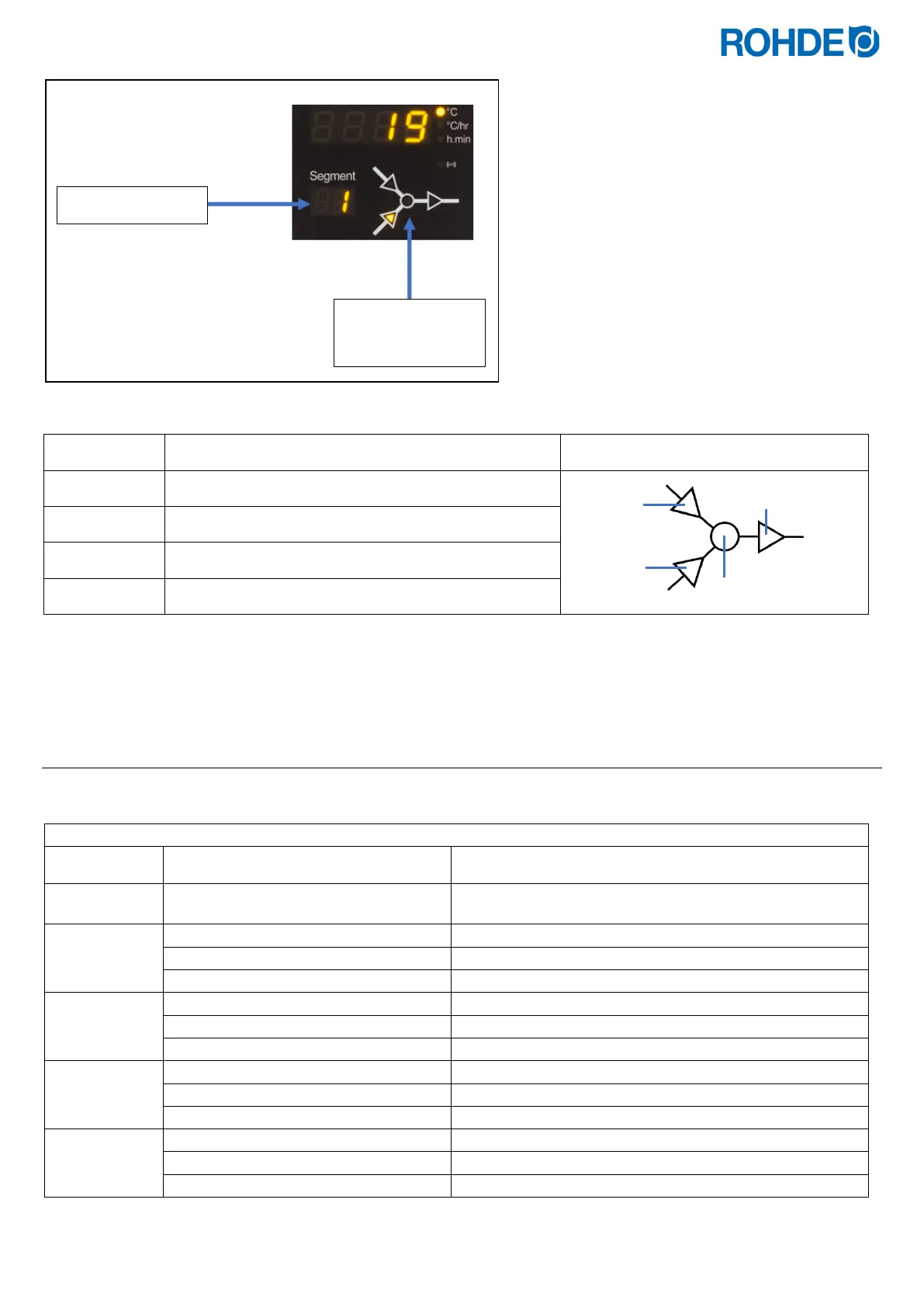

Grafický displej a průběh programu:
Hodnota
Význam
Grafický displej a průběh programu
1.1
nárůst teploty
1.2
pokles teploty
2
výdržná teplota (cílová teplota)
3
výdržná doba
⇒ V každém vypalovacím segmentu existuje pouze jeden nárůst teploty (1.1) nebo jeden pokles teploty (1.2) – nikdy tam
nemůže být obojí!
6.3.2. Příklad vypalovacího programu pro vysvětlení pojmu vypalovací segment
Příklad jednoduchého vypalovacího programu pro vysvětlení pojmu vypalovací segment a hodnoty vypalovacího
segmentu:
Vypalovací program
Vypalovací
segment
Hodnoty vypalovacího segmentu
Popis hodnot
0
doba náběhu resp. odložené
spuštění programu (viz bod 6.6.3.)
časově posunuté spuštění vypalovacího programu
(přednastavení z výroby 00 h:00 min)
1
nárůst teploty (1.1) zahřívání při 250 °C/h
cílová teplota (2) zahřátí na 500 °C
výdržná doba (3) výdrž 0 min
2
nárůst teploty (1.1) zahřívání při 0 °C/h
výdržná teplota (2) výdrž na 500 °C
výdržná doba (3) výdrž 40 min
3
pokles teploty (1.2) ochlazování při 40 °C/h
cílová teplota (2) ochlazení na 20 °C
výdržná doba (3) výdrž 0 min
4
pokles teploty (1.2) navolte hodnotu „END“, vypalovací program se ukončí
cílová teplota (2) -
výdržná doba (3) -
3
2
1.1
1.2
Displeji segmentu
Grafický displej a
průběh programu
