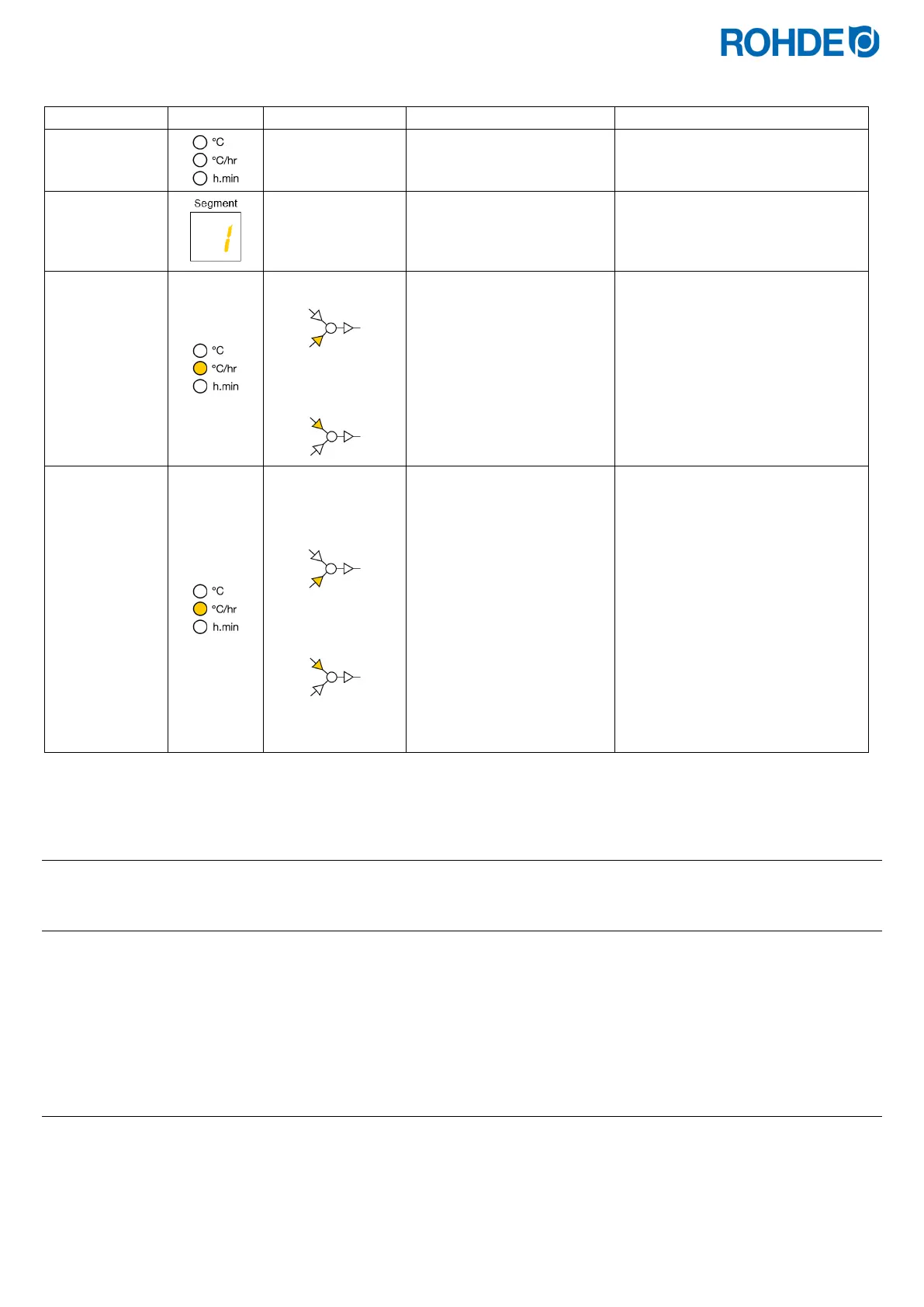

„END“ für eine Aufheizrampe oder Abkühlrampe im Brennprogramm programmieren:
Displayanzeige
Bildsymbol
Bedeutung
Beschreibung
Bemerkung
Pr. 1
Programmnummer
Das Brennprogramm
wählen, welches verändert
werden soll.
siehe Abschnitt 6.4.1.
1
Anzeige im
Segment Display
Das Segment wählen, in
dem die Aufheizrampe oder
Abkühlrampe verändert
werden soll.
siehe Abschnitt 6.4.1.
150
Aufheizrampe
Abkühlrampe
Die Heizrate für die
Aufheizrampe oder
Abkühlrampe wird im
Hauptdisplay angezeigt.
Mögliche Anzeige im Hauptdisplay:
1
°C/h-999 °C/h
END
Aufheizrampe
Abkühlrampe
Taste
f drücken oder
gedrückt halten, bis „END“
im Hauptdisplay erscheint.
• „END“ beendet das
Brennprogramm
• Das Brennprogramm endet mit
dem jeweiligen Segment, in
dem „END“ programmiert
wurde.
• Nach dem „END“ programmiert
wurde, können keine
Haltetemperatur/Ziel-
temperatur oder Haltezeit mehr
ausgewählt werden.
• Der Wert „END“ liegt einen
Schritt unter der Heizrate
„1
°C/h“.
*Tasten d und f bei der Eingabe gedrückt halten, um schnell zwischen den angezeigten Werten zu wechseln.
6.5. Zusätzlichen Schaltausgang programmieren (nur ST 411)
6.5.1. Allgemeine Beschreibung (nur ST 411)
Die Regelanlage ST 411 verfügt über einen zusätzlichen Schaltausgang, welcher bei einem Brennprogramm hinzu
programmiert werden kann.
⇒ Der Schaltausgang am Regler, kann eine automatische Abluftklappe oder ein automatisches Kühlsystem mittels
Lüfter am Ofen ansteuern.
6.5.2. Parameter für Schaltausgang konfigurieren (nur ST 411)
Der zusätzliche Schaltausgang muss in der Parameterkonfiguration (siehe Abschnitt 10./Parameter Nr.
45) eingestellt werden.
⇒ Den Schaltausgang in der Parameterkonfiguration grundsätzlich zu aktivieren ist nur sinnvoll, wenn auch der Ofen über
ein geschaltetes Ereignis verfügt – wie eine automatische Abluftklappe oder ein automatisches Kühlsystem mittels
Lüfter.
