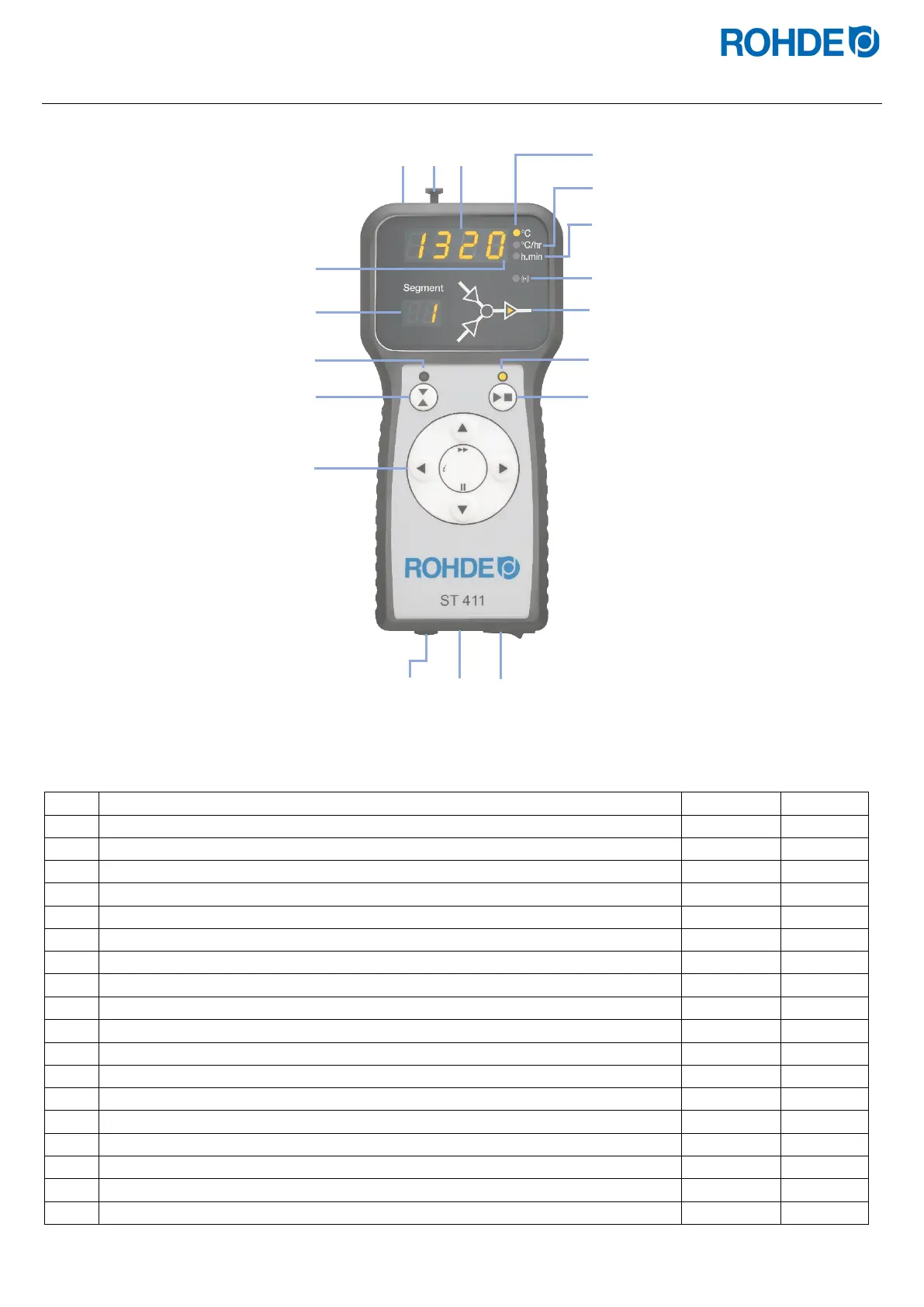

2.3. Visión general del controlador
N.º
Descripción
ST 410
ST 411
1
Puerto USB
X
X
2
Indicador de control «Memoria USB insertada en el puerto USB»
X
X
3
Pantalla principal
X
X
4
Icono «Temperatura»
X
X
5
Icono «Velocidad de calentamiento»
X
X
6
Icono «Tiempo»
X
X
7
Indicador de control «Calefacción encendida»
X
X
8
Indicador de control «Transmisión de datos»
X
X
9
Indicador del segmento
X
X
10
Representación gráfica y ejecución del programa
X
X
11
Indicador de control «Programa en marcha»
X
X
12
Botón de inicio/parada
X
X
13
Indicador de control de salida contactor (evento)
−
X
14
Tecla de salida contactor (evento)
−
X
15
Elementos de mando
X
X
16
Protección
X
X
17
Cable con conector CPC-14 (conexión al horno)
X
X
18
Interruptor de alimentación
X
X
10
11
1
2
4
5
6
7
8
3
9
12
13
14
15
16
17
18
