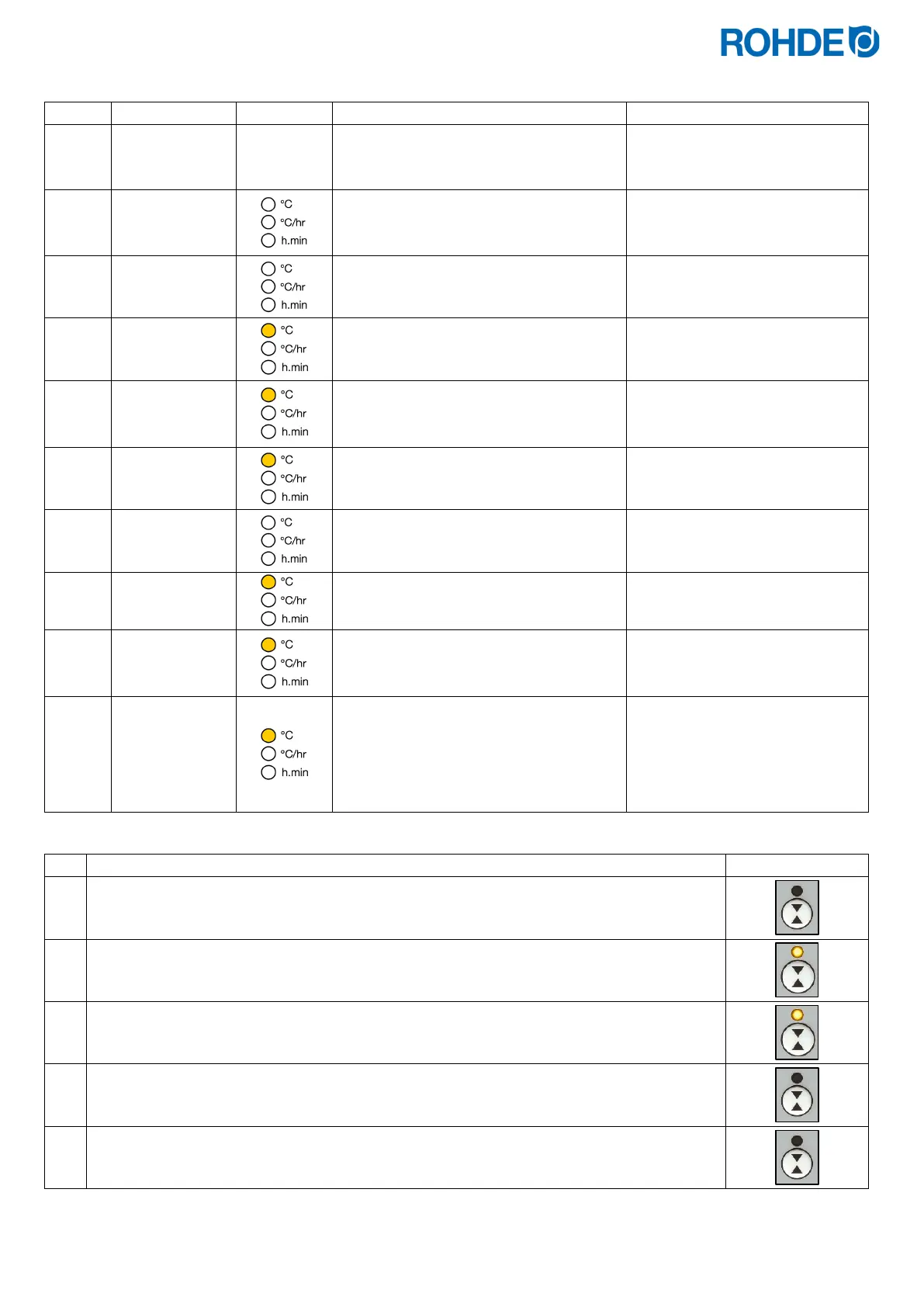

Programmierung Kühlsystem mittels Lüfter im Konfigurationsmenü:
Schritt
Displayanzeige
Bildsymbol
Beschreibung
Bemerkung
1
Die Regelanlage darf während der
Programmierung kein Brennprogramm
ausführen.
Bei Bedarf das Brennprogramm
mit Taste
j stoppen.
2
FAn. 1
Tasten
h und g gleichzeitig drücken,
um das Menü zu öffnen.
Menü für die Einschalttemperatur
des Kühlsystems wird angezeigt.
3
FAn. 1
Tasten h und g loslassen.
4
410
Taste
g drücken.
Letzte festgelegte
Einschalttemperatur des
Kühlsystems wird angezeigt.
5
411
Die Einschalttemperatur des
Kühlsystems durch Drücken der
Tasten
d oder f eingeben.
Zur schnelleren Eingabe können
die Tasten auch gedrückt
gehalten werden.
6
411
Taste
g zur Bestätigung der Eingabe
drücken.
7
FAn. O
Menü für die Ausschalttemperatur des
Kühlsystems wird angezeigt.
8
630
Taste g drücken.
Letzte festgelegte
Ausschalttemperatur des
Kühlsystems wird angezeigt.
9
632
Die Ausschalttemperatur des
Kühlsystems durch Drücken der
Taste
d oder f eingeben.
Zur schnelleren Eingabe können
die Tasten auch gedrückt
gehalten werden.
10
632
Zum Abschließen der Konfiguration die
Taste
g drücken.
Die neu eingegebenen
Temperaturwerte werden
gespeichert und die bisherigen
Eingaben werden gleichzeitig
zurückgesetzt.
Ablauf Lüfter-Betrieb bei Brennbetrieb:
Nr.
Beschreibung Ablauf
Kontrollanzeige
1
Vor dem Brennbetrieb und während dem Brennbetrieb ist das Kühlsystem mittels Lüfter
ausgeschaltet.
2
Das Kühlsystem schaltet sich nach dem Brennbetrieb während der Abkühlphase ein, wenn
der Ofen die eingegebene Starttemperatur erreicht hat.
3
Das Kühlsystem bleibt eingeschaltet, bis die Ausschalttemperatur erreicht wird.
4
Wird die Ausschalttemperatur erreicht, wird das Kühlsystem ausgeschaltet.
5
Das Kühlsystem bleibt ausgeschaltet.
Hinweis:
Die Taste Schaltausgang (Event) hat keine Funktion für den Betrieb des Kühlsystems mittels Lüfter.
