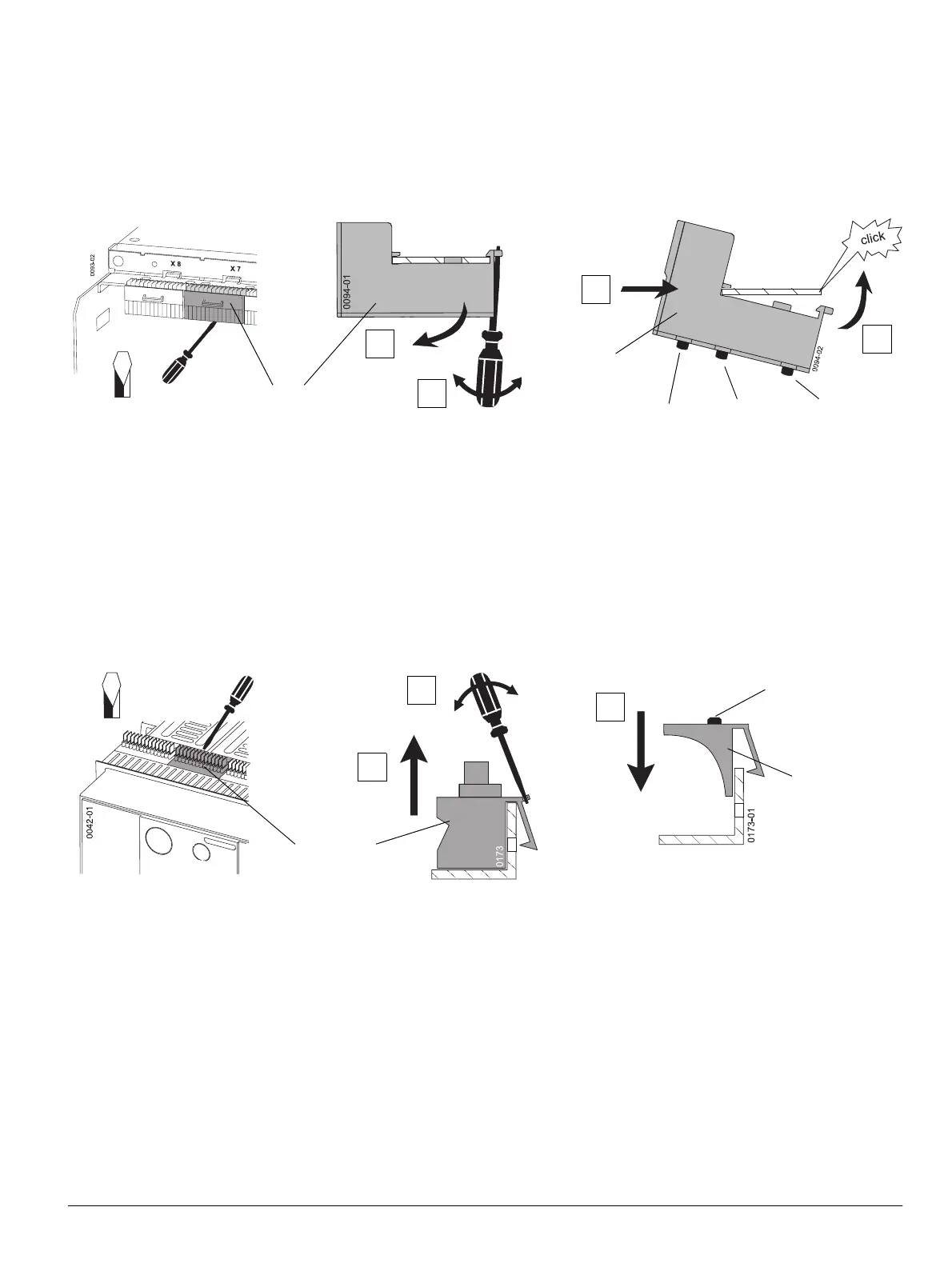

COM15-Modul am Einschubrahmen montieren
- Ausschalten und Federspeicher entspannen
q (Seite 24-2)
- Schalter in Wartungsstellung ziehen q (Seite 24-3)
S46, S47 und S48:
Meldeschalter zur Erfassung der Position des Lei-
stungsschalters im Einschubrahmen zur Weiterlei-
tung auf den PROFIBUS-DP und den c
Betätigungsmodul mit Stößel am Schalter montieren
Für die Betätigung der Meldeschalter S46, S47 und S48.
Für Baugröße I S, H, L-Klasse und Baugröße II S,
L-Kl
asse:
Sliding contact module X7
Schleifkontaktmodul X7
2
1
Module X7
Modul X7
2
1
Lift slightly only!
Nur leicht anhebeln!
Fitting COM15 module on the guide frame
- OPEN circuit breaker and discharge the storage spring
q (page 24-2)
- Pull the circuit breaker into maintenance position
q (page 24-3)
S46, S47 and S48:
Signaling switches for detecting the circuit breaker
posi
tion in the guide frame and transfer to PROFI-
BUS-DP and c
Fitting operating module with pin on the circuit breaker
For actuating signaling switches S46, S47 and S48.
For frame size I S, H, L-class and frame size II S,
L-cl
ass:
COM15 module
COM15-Modul
S46
S47S48
3
4
spring-loaded pin
federnder Stößel
3
Operating module
Betätigungsmodul
