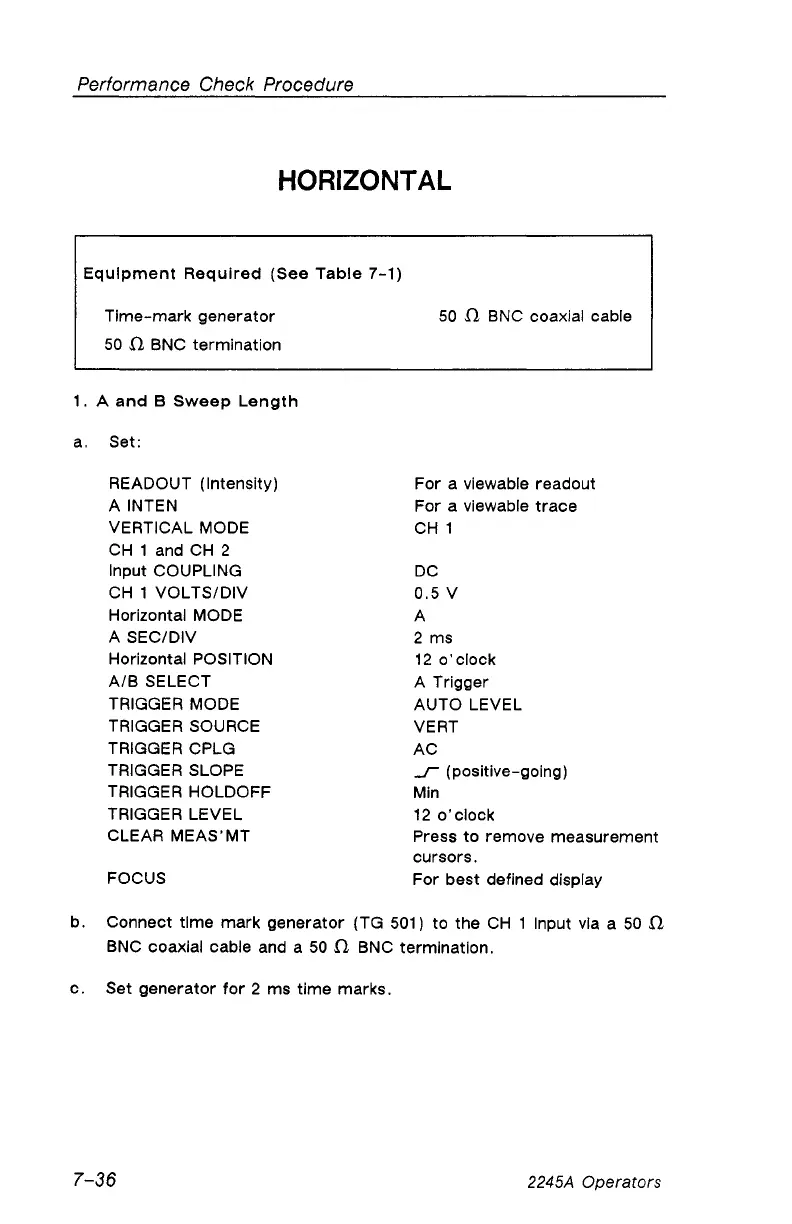

Performance Check Procedure
HORIZONTAL
Equipment Required (See Table 7-1)
Time-mark generator 50 f l BNC coaxial cable
50 n BNC termination
1. A and B Sweep Length
a. Set:
READOUT (Intensity)
A INTEN
VERTICAL MODE
CH 1 and CH 2
Input COUPLING
CH 1 VOLTS/DIV
Horizontal MODE
A SEC/DIV
Horizontal POSITION
A/B SELECT
TRIGGER MODE
TRIGGER SOURCE
TRIGGER CPLG
TRIGGER SLOPE
TRIGGER HOLDOFF
TRIGGER LEVEL
CLEAR MEASā MT
FOCUS
For a viewable readout
For a viewable trace
CH 1
DC
0.5 V
A
2 ms
12 o'clock
A Trigger
AUTO LEVEL
VERT
AC
_/- (positive-going)
Min
12 o'clock
Press to remove measurement
cursors.
For best defined display
b. Connect time mark generator (TG 501) to the CH 1 Input via a 50 D,
BNC coaxial cable and a 50 C l BNC termination.
c. Set generator for 2 ms time marks.
