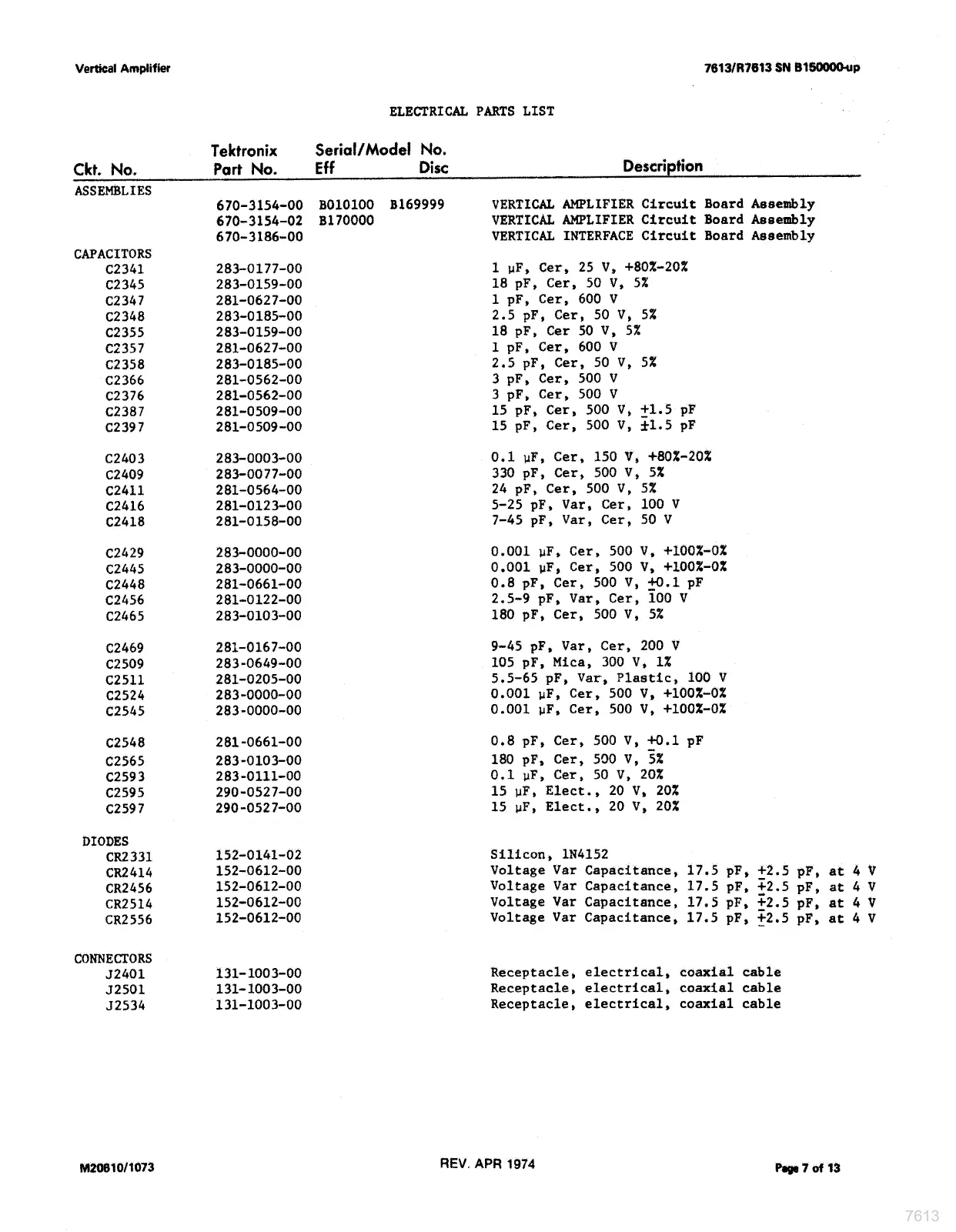

Page #215 background image
Vertical
Amplifier
7613/R7613
SN
B150000-up
ELECTRICAL
PARTS
LIST
Tektronix
Serial/Model
No.
Ckt.
No.
Part
No.
Eff
Disc
Description
ASSEMBLIES
670-3154~00
BO10100
B169999
VERTICAL
AMPLIFIER
Circuit
Board
Assembly
670-3154-02
8170000
VERTICAL
AMPLIFIER
Circuit
Board
Assembly
670-3186-00
VERTICAL
INTERFACE
Circuit
Board
Assembly
CAPACITORS
C2341
283-0177-00
1
uF,
Cer,
25
V,
+80%-20%
C2345
283-0159-00
18
pF,
Cer,
50
V,
5%
C2347
281-0627-00
1
pF,
Cer,
600
V
C2348
283-0185-00
2.5
pF,
Cer,
50
V,
5%
C2355
283-0159-00
18
pF,
Cer
50 V, 5%
C2357
281-0627-00
1
pF,
Cer,
600
V
C2358
283-0185-00
2.5
pF,
Cer,
50
V,
5%
C2366
281-0562-00
3
pF,
Cer,
500
V
C2376
281-0562-00
3
pF,
Cer,
500
V
C2387
281-0509-00
15
pF,
Cer,
500
V,
+1.5
pF
C2397
281-0509-00
15
pF,
Cer,
500
V,
+1.5
pF
C2403
283-0003-00
0.1
uF,
Cer,
150
V,
+80%-20%
C2409
283-0077-00
330
pF,
Cer,
500
V,
5%
C2411
281-0564-00
24
pF,
Cer,
500
V,
5%
C2416
281-0123-00
5-25
pF,
Var,
Cer,
100
V
C2418
281-0158-00
7~45
pF,
Var,
Cer,
50
V
C2429
283-0000-00
0.001
uF,
Cer,
500
V,
+100%-0%
C2445
283-0000-00
0.001
uF,
Cer,
500
V,
+100%-02
C2448
281~0661-00
0.8
pF,
Cer,
500
V,
+0.1
pF
C2456
281-0122-00
2.5~9
pF,
Var,
Cer,
100
V
C2465
283-0103-00
180
pF,
Cer,
500
V,
52%
C2469
281-0167-00
9-45
pF,
Var, Cer,
200
V
C2509
283-0649~00
105
pF,
Mica,
300
V,
12%
C2511
281-0205-00
5.5-65
pF,
Var,
Plastic,
100
V
C2524
283-0000-00
0.001
uF,
Cer,
500
V,
+1002%-0%
C2545
283-0000-00
0.001
uF,
Cer,
500
V,
+100%-0%
C2548
281-0661-00
0.8
pF,
Cer,
500
V,
+0.1
pF
C2565
283-0103-00
180 pF,
Cer,
500
V,
52%
C2593
283-0111-00
Q.1
uF,
Cer,
50
V,
20%
C2595
290~0527-00
15
uF,
Elect.,
20
V,
202%
C2597
290-0527-00
15
uF,
Elect.,
20
V,
20%
DIODES
CR2331
152-0141-02
Silicon,
1N4152
CR2414
152-0612-00
Voltage
Var
Capacitance,
17.5
pF,
+2.5
pF,
at
4
CR2456
152-0612-00
Voltage
Var
Capacitance,
17.5
pF,
+#2.5
pF,
at
4
CR2514
152-0612-~00
Voltage
Var
Capacitance,
17.5
pF,
+2.5
pF,
at
4
CR2556
152-0612-00
Voltage
Var
Capacitance,
17.5
pF,
+2.5
pF,
at
4
CONNECTORS
J2401
131-1003-00
Receptacle,
electrical,
coaxial
cable
J2501
131-1003-00
Receptacle,
electrical,
coaxial
cable
J2534
131-1003-00
Receptacle,
electrical,
coaxial
cable
M206
10/1073
REV.
APR
1974
Page
7
of
13
