Chapter 2 Installation and Wiring|
Revision Jan. 2009, 06EE, SW--PW V1.12/CTL V2.12 2-17

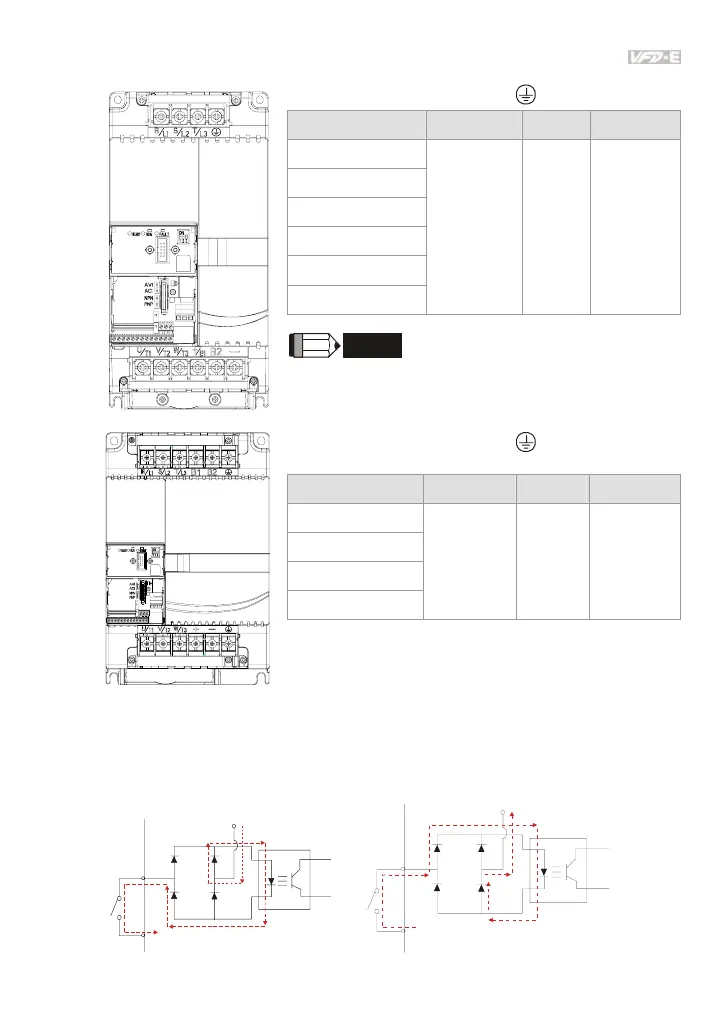

Frame C Main circuit terminals:
R/L1, S/L2, T/L3, U/T1, V/T2, W/T3,
, +/B1, B2, -
Models Wire Torque Wire type
VFD055E23A/43A,
VFD075E23A/43A,
VFD110E23A/43A,
VFD055E23C/43C,
VFD075E23C/43C,
VFD110E23C/43C
6-16 AWG.
(13.3-1.3mm
2
)
30kgf-cm
(26in-lbf)
Stranded
copper
Only, 75
NOTE
To connect 6 AWG (13.3 mm
2
) wires, use Recognized Ring
Terminals
Frame D
Main circuit terminals:
R/L1, S/L2, T/L3, U/T1, V/T2, W/T3,
, B1, B2, +, -
Models Wire Torque Wire type
VFD150E23A/23C,
VFD150E43A/43C,
VFD185E43A/43C,
VFD220E43A/43C
4-14 AWG.
(21.2-
2.1mm
2
)
57kgf-cm
(49.5in-lbf)
Stranded
copper
Only, 75
2.4 Control Terminals
Circuit diagram for digital inputs (NPN current 16mA.)
+24
NPN Mode
multi-input
terminal
Internal CircuitDCM
+24V
Multi-Input
Terminal
DCM
Internal Circuit
PNP Mod
