Connector Pins134
C.11 Ultra SCSI

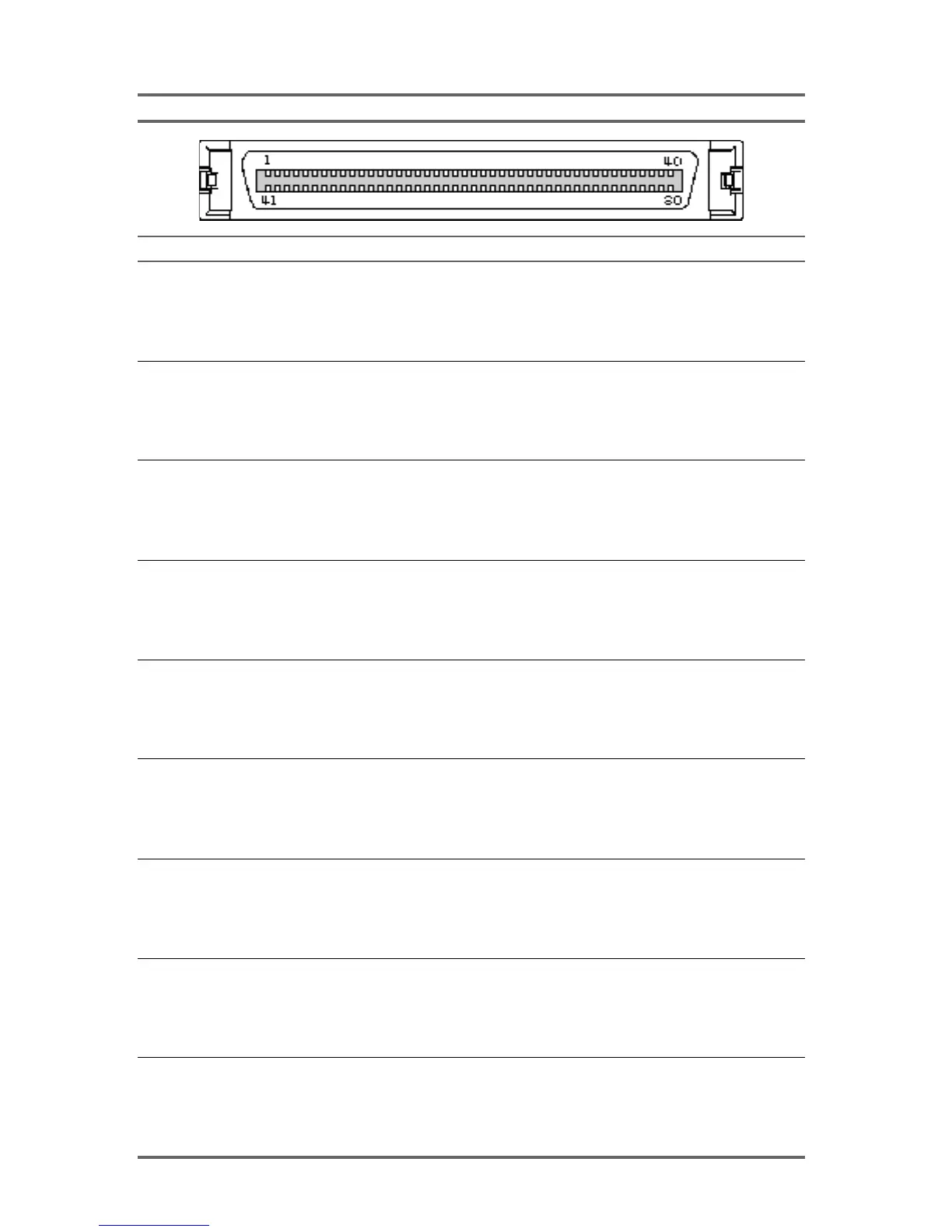

Ultra SCSI 80-pin connector
Pin Signal Pin Signal
1 12V 41 12V GROUND
2 12V 42 12V GROUND
3 12V 43 12V GROUND
4 12V 44 MATED 1
5 3.3V 45 3.3V CHARGE
6 3.3V 46 DIFFSNS
7 -DB(11) 47 +DB(11)
8 -DB(10) 48 +DB(10)
9 -DB(9) 49 +DB(9)
10 -DB(8) 50 +DB(8)
11 -I/O 51 +I/O
12 -REQ 52 +REQ
13 -C/D 53 +C/D
14 -SEL 54 +SEL
15 -MSG 55 +MSG
16 -RST 56 +RST
17 -ACK 57 +ACK
18 -BSY 58 +BSY
19 -ATN 59 +ATN
20 -P_CRCA 60 +P_CRCA
21 -DB(7) 61 +DB(7)
22 -DB(6) 62 +DB(6)
23 -DB(5) 63 +DB(5)
24 -DB(4) 64 +DB(4)
25 -DB(3) 65 +DB(3)
26 -DB(2) 66 +DB(2)
27 -DB(1) 67 +DB(1)
28 -DB(0) 68 +DB(0)
29 -DB(P1) 69 +DB(P1)
30 -DB(15) 70 +DB(15)
31 -DB(14) 71 +DB(14)
32 -DB(13) 72 +DB(13)
33 -DB(12) 73 +DB(12)
34 5V 74 MATED 2
35 5V 75 5V GROUND
36 5V CHARGE 76 5V GROUND
