106 Français
6.3.1 Châssis de réception arrière
Les contrepoids ainsi que certains outils montés peuvent
s'installer directement sur le châssis de réception des ou-
tils montés.
Montage des outils montés : voir chapitre 9.5 Possibilités
de montage à l'arrière.
6.4 Raccordements hydrauliques et électriques
Terminologie PTO hydraulique
Power Take Off = Force hydraulique générée
Terminologie AUX
Auxilliary = Vanne de commande supplémentaire
Terminologie PTO électrique
Power Take Off = Force électrique générée

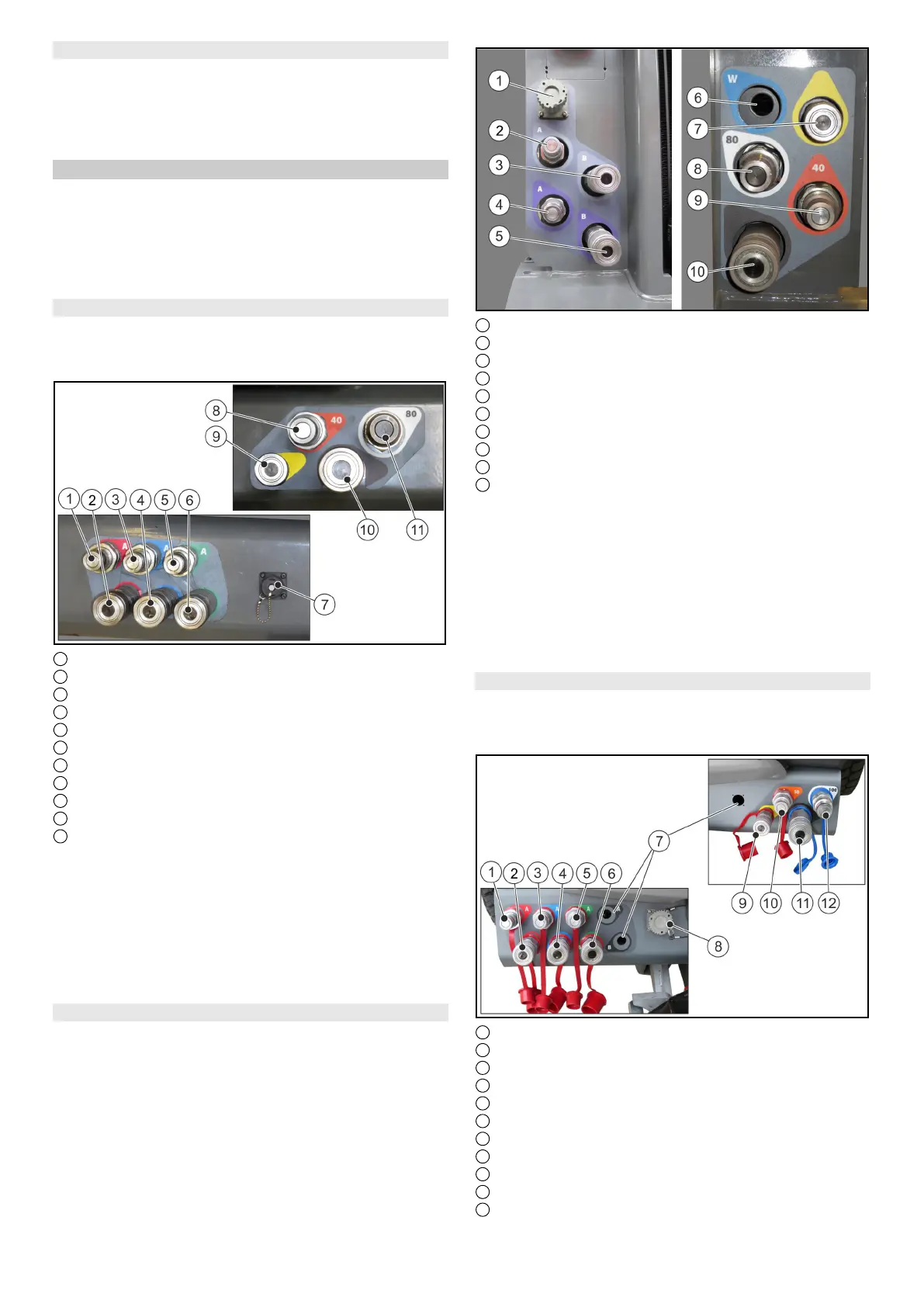

6.4.1 Raccords de l'outil monté à l'avant MIC 50
Remarque
Si un raccordement n'est pas utilisé, mettre le bouchon de
protection en place.
1 AUX 1+ (A - rouge)
2 AUX 1- (B - rouge)
3 AUX 2+ (A - bleu)
4 AUX 2- (B - bleu)
5 AUX 3+ (A - vert)
6 AUX 3- (B - vert)
7 PTO électrique
8 PTO hydraulique avance (40 litres/min)
9 Huile de fuite
10 PTO hydraulique retour
11 PTO hydraulique avance (80 litres/min)
Remarque
Les raccords hydrauliques AUX sont commandés par le
joystick.
Remarque
Le PTO hydraulique est activé avec le sélecteur du PTO
hydraulique de la console de commande.
Description du sélecteur : voir chapitre 6.11.2 Console de
commande centre MIC 50.
6.4.2 Raccords de l'outil monté à l'arrière MIC 50
Remarque
Si un raccordement n'est pas utilisé, mettre le bouchon de
protection en place.
1 PTO électrique
2 AUX + (A - gris)*
3 AUX - (B - gris)*
4 AUX + (A - violet)
5 AUX - (B - violet)
6 Évidement (préparé pour le raccord en option)
7 Huile de fuite
8 PTO hydraulique avance (80 litres/min)
9 PTO hydraulique avance (40 litres/min)
10 PTO hydraulique retour
* en option
Remarque
Les raccords hydrauliques AUX sont commandés par le le-
vier de commande.
Remarque
Le PTO hydraulique est activé avec le sélecteur du PTO
hydraulique de la console de commande.
Description du sélecteur : voir chapitre 6.11.2 Console de
commande centre MIC 50.
6.4.3 Raccords de l'outil monté à l'avant MIC 70
Remarque
Si un raccordement n'est pas utilisé, mettre le bouchon de
protection en place.
1 AUX 1+ (A - rouge)
2 AUX 1- (B - rouge)
3 AUX 2+ (A - bleu)
4 AUX 2- (B - bleu)
5 AUX 3+ (A - vert)
6 AUX 3- (B - vert)
7 Évidements (préparés pour les raccords en option)
8 PTO électrique
9 Huile de fuite
10 PTO hydraulique avance (50 litres/min)
11 PTO hydraulique retour
