15 Hydraulische aansluitingen
16 Waswaterreservoir
* optioneel
6.1.1 Frontkrachttiller
Aan de frontkrachttiler kunnen 3-punts- of 4-puntsopna-
mes (optie) worden aangebracht. Aan deze opnames kun-
nen de aanbouwapparaten worden bevestigd.
Bepaalde aanbouwapparaten kunnen direct aan de front-
krachttiller worden aangebracht.
Aanbouw van de aanbouwapparaten zie hoofdstuk 9.3
Aanbouwmogelijkheden vooraan.
6.1.2 Opnameframe voor
Bepaalde aanbouwapparaten kunnen direct aan het opna-
meframe voor aanbouwapparaten worden aangebracht.
Aanbouw van de aanbouwapparaten zie hoofdstuk 9.3
Aanbouwmogelijkheden vooraan.

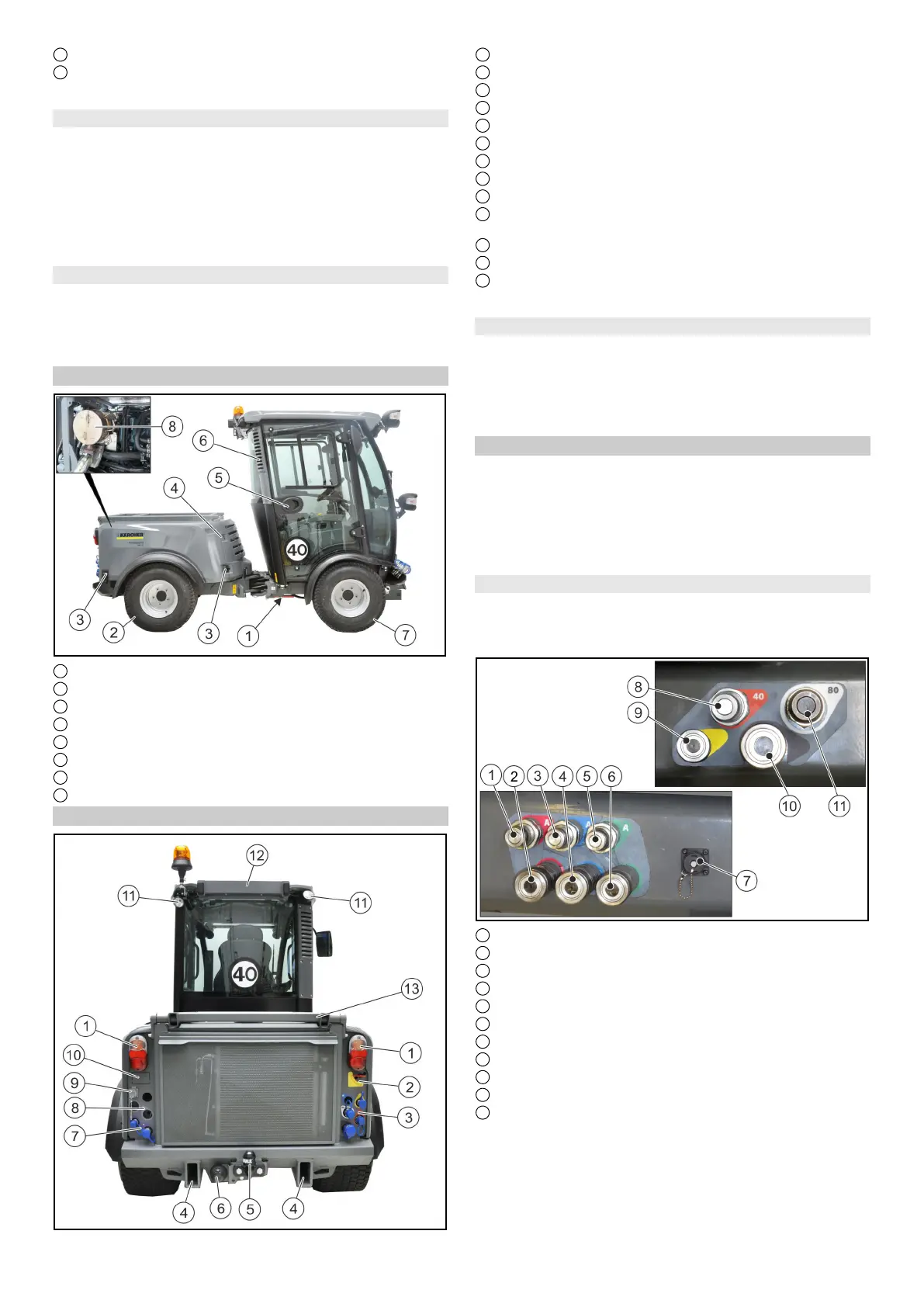

6.2 Aanzicht zijkant
1 Transportbeveiliging knikgewricht
2 Achterwiel
3 Vergrendeling zijafdekking
4 Indicatie hydraulisch oliepeil
5 Cabinedeur, afsluitbaar
6 Stoffilter bestuurderscabine
7 Voorwiel
8 Dieselpartikelfilter (alleen MIC 70)
6.3 Aanzicht achter
1 Achterlicht met knipperlicht
2 Hoofdschakelaar
3 Hydraulische aansluitingen
4 Opnameframe voor aanbouwapparaten
5 Aanhangerkoppeling
6 Contactdoos voor aanhanger
7 Hydraulische aansluitingen
8 Uitsparingen, voorbereid voor optionele aansluitingen
9 Elektrische PTO-aansluiting 6-polig *
10 Uitsparing, voorbereid voor optionele achteruitrijcame-
ra
11 Werklamp
12 Kentekenplaathouder
13 Kantelinrichting *
* optioneel
6.3.1 Opnameframe achter
Contragewichten en bepaalde aanbouwapparaten kunnen
direct aan het aanbouwframe voor aanbouwapparaten
worden aangebracht.
Aanbouw van de aanbouwapparaten zie hoofdstuk 9.5
Aanbouwmogelijkheden achteraan.
6.4 Hydraulische en elektrische aansluitingen
Begripsdefinitie hydraulische PTO
Power Take Off = hydraulische krachtaftgifte
Begripsdefinitie AUX
Auxilliary = extra stuurventiel
Begripsdefinitie elektrische PTO
Power Take Off = elektrische krachtafgifte
6.4.1 Aansluitingen frontaanbouwapparaat MIC 50
Instructie
Als u een aansluiting niet gebruikt, breng dan de stofkap
ter bescherming aan.
1 AUX 1+ (A - rood)
2 AUX 1- (B - rood)
3 AUX 2+ (A - blauw)
4 AUX 2- (B - blauw)
5 AUX 3+ (A - groen)
6 AUX 3- (B - groen)
7 Elektrische PTO
8 Hydraulische PTO aanvoer (40 liter/min)
9 Lekolie
10 Hydraulische PTO retour
11 Hydraulische PTO aanvoer (80 liter/min)
Instructie
De hydraulische aansluitingen AUX worden met de joys-
tick aangestuurd.
