32 Deutsch

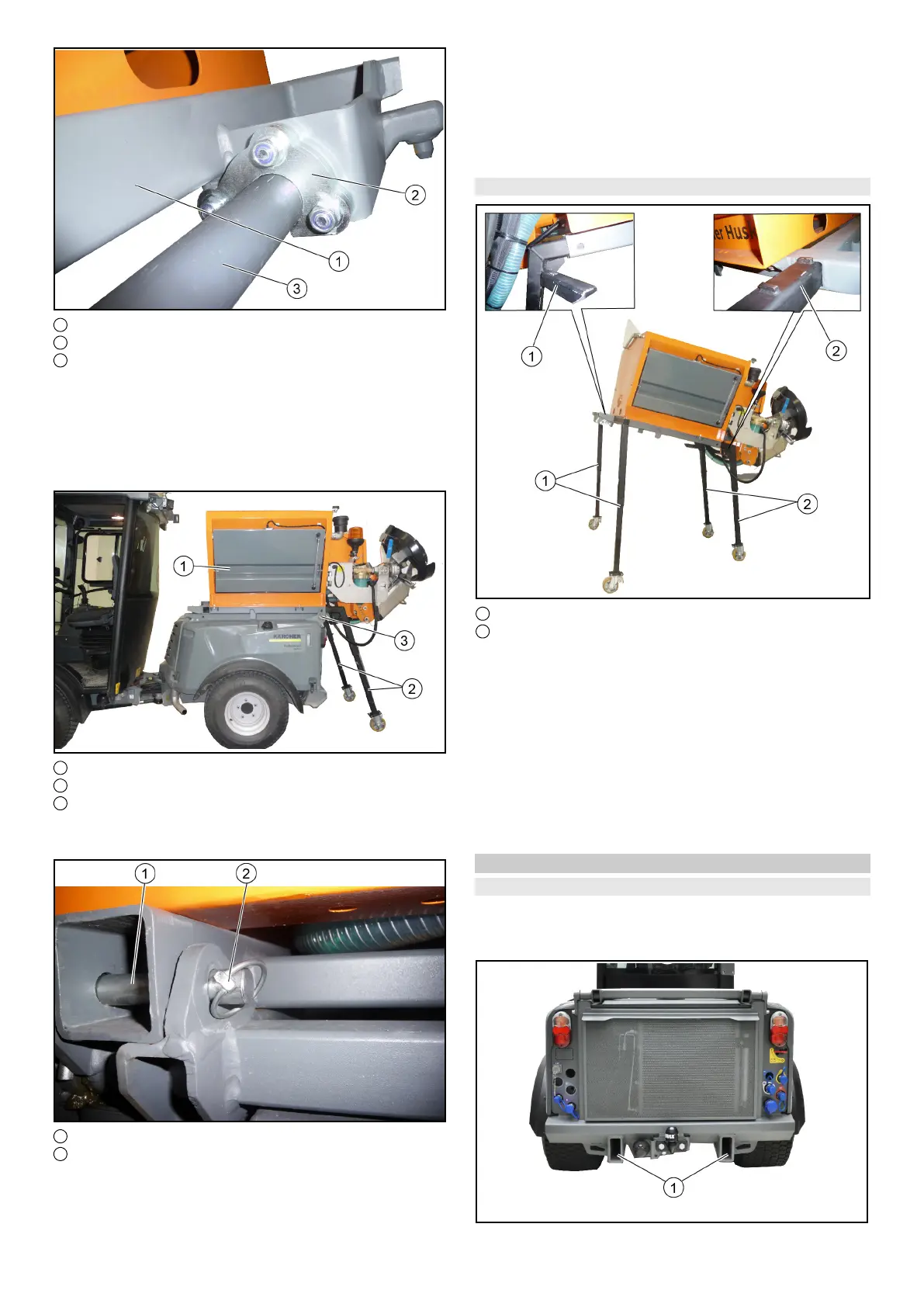

1 Wechselrahmen vom Anbaugerät
2 Fixierhaken (2x)
3 Anbaurahmen
3. Anbaurahmen vorsichtig anheben bis die vorderen
Stützfüße den Kontakt zum Boden verlieren, dabei si-
cherstellen dass die Fixierhaken in den Anbaurahmen
eingreifen.
4. Abschließend den sicheren Sitz der Fixierhaken prüfen.
5. Vordere Stützen vom Anbaugerät abziehen.
1 Anbaugerät
2 Stützen hinten
3 Sicherung Anbaugerät (2x)
6. Einsteigen und Anbaurahmen ganz ablassen.
7. Hintere Stützen vom Anbaugerät abziehen.
1 Sicherungsbolzen (2x)
2 Sicherungsklammer (2x)
8. Anbaugerät links und rechts sichern (Sicherungsbolzen
und Sicherungsklammer ist Teil vom Anbaurahmen).
Bei Erstmontage oder beim Wechsel des Trägerfahr-
zeugs ist die Fixierung einzustellen, siehe Kapitel 9.4.3
Fixierung einstellen.
9. Hydraulische und elektrische Anschlüsse nach dem An-
bau am Fahrzeugheck vornehmen.
9.4.5 Anbaugerät am Fahrzeug abnehmen
1 Stützen vorne
2 Stützen hinten
1. Anbaurahmen ganz ablassen.
2. Hydraulische und elektrische Anschlüsse vor dem Ab-
bau trennen.
3. Sicherungsbolzen links und rechts herausziehen.
4. Beide hinteren Stützen bis zum Anschlag einstecken.
5. Anbaurahmen soweit anheben bis die vorderen Stützen
einsteckbar sind.
6. Einsteigen und Anbaurahmen ganz ablassen.
7. Beide vorderen Stützen bis zum Anschlag einstecken.
8. Anbaurahmen ablassen.
9. Fahrzeug vorsichtig herausfahren.
9.5 Anbaumöglichkeiten hinten
9.5.1 Aufnahmerahmen hinten
Gegengewichte und bestimmte Anbaugeräte können di-
rekt am Aufnahmerahmen für Anbaugeräte angebracht
werden.
