Italiano 155

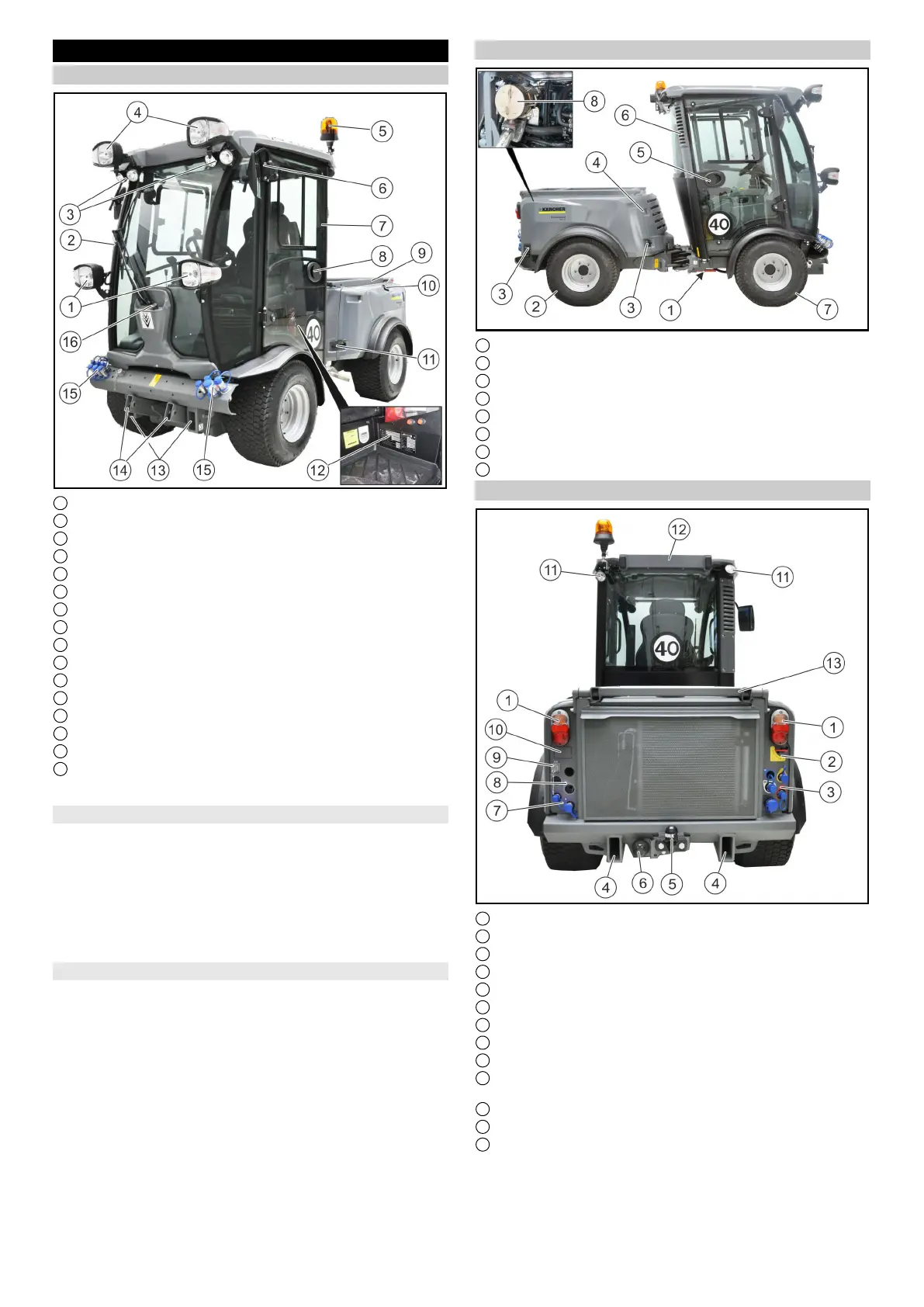

6 Panoramica apparecchi
6.1 Vista anteriore
1 Fanale anteriore con indicatore di direzione
2 Tergicristallo
3 Illuminazione lavoro
4 Fanale anteriore superiore con indicatore di direzione *
5 Proiettori rotanti, ribaltabili
6 Specchietto retrovisore, pieghevole
7 Cabina conducente
8 Porte del conducente, richiudibili
9 Meccanismo di ribaltamento *
10 Tappo del serbatoio
11 Bloccaggio casse laterali
12 Targhetta del costruttore
13 Telaio per attrezzature smontabili
14 Sollevatore frontale
15 Raccordo idraulico
16 Serbatoio dell'acqua di lavaggio
* opzionale
6.1.1 Sollevatore frontale
Sul sollevatore frontale possono essere montati alloggia-
menti a 3 o 4 punti (opzionali), sui quali possono essere fis-
sate le attrezzature smontabili.
Determinate attrezzature smontabili possono essere mon-
tate direttamente sul sollevatore frontale.
Montaggio delle attrezzature smontabili, vedere capitolo
9.3 Opzioni di montaggio anteriore.
6.1.2 Vista anteriore
Determinate attrezzature smontabili possono essere mon-
tate direttamente sul telaio per attrezzature smontabili.
Montaggio delle attrezzature smontabili, vedere capitolo
9.3 Opzioni di montaggio anteriore.
6.2 Vista laterale
1 Sicura di trasporto articolazione a snodo
2 Ruota posteriore
3 Bloccaggio coperchio laterale
4 Indicazione livello olio idraulico
5 Porta della cabina, richiudibile
6 Filtro antipolvere cabina del conducente
7 Ruota anteriore
8 Filtro anti particolato diesel (solo MIC 70)
6.3 Vista posteriore
1 Fanale posteriore con indicatore di direzione
2 Interruttore principale
3 Raccordo idraulico
4 Telaio per attrezzature smontabili
5 Gancio di traino
6 Presa per rimorchio
7 Raccordo idraulico
8 Alloggiamenti, predisposti per collegamenti opzionali
9 Attacco PTO elettrico 6 poli *
10 Alloggiamenti, predisposti per la telecamera di retro-
marcia opzionale
11 Luci di lavoro
12 Portatarga
13 Meccanismo di ribaltamento *
* opzionale
