9.2.1 Cálculo do balastro mínimo dianteiro nos
acessórios traseiros
1. Inserir o resultado na tabela.
9.2.2 Calcular o balastro mínimo traseiro nos
acessórios dianteiros
Valor “x”, ver indicações do fabricante, se não existir, x =
0,45.
1. Inserir o resultado na tabela.
9.2.3 Calcular a carga do eixo dianteiro actual
1. Caso, com o acessório dianteiro (GV) não seja atingido
o balastro mínimo dianteiro (GV min) necessário, o pe-
so do acessório dianteiro deve ser somado ao peso do
balastro mínimo dianteiro.
2. Inserir na tabela a carga do eixo dianteiro actual calcu-
lada e a introduzida no manual de instruções da máqui-
na de trabalho.
9.2.4 Cálculo do peso total atual
1. Caso, com o acessório traseiro (GH) não seja atingido
o balastro mínimo traseiro (GH mín.) necessário, o peso
do acessório traseiro deve ser somado ao peso do ba-
lastro mínimo traseiro.
9.2.5 Calcular a carga do eixo traseiro actual
1. Inserir o resultado na tabela.
9.3 Possibilidades de montagem dianteiras
9.3.1 Suporte de 3 pontos (opcional)
O suporte de 3 pontos é aplicado no sistema de levanta-
mento frontal e fixado com dois pernos.
Possui um ajuste de inclinação.
1 Suporte de 3 pontos
2 Guidão inferior
3 Fixação do guidão superior
4 Pernos do ajuste de inclinação
5 Pernos de fixação do sistema de levantamento frontal
Ajuste de inclinação
1. Remover os pernos de função inclinadora; o acessório
pode oscilar.
2. Quando completamente elevado, o aparelho é orienta-
do horizontalmente.
9.3.2 Montar o acessório no suporte de 3 pontos
몇 ATENÇÃO
Perigo de ferimento devido a acessórios
Não movimente nem monte acessórios se se encontrarem
pessoas na área de perigo.
몇 CUIDADO
Perigo de ferimento devido a montagem errada
Após a montagem do acessório, verifique se a cabina do
condutor ou os componentes não são danificados durante
a elevação.
ADVERTÊNCIA
Para prevenção de uma montagem incorreta, observe as
imagens e indicações de montagem.
Aviso
Deve ser mantido espaço suficiente para a cabina do con-
dutor ou estrutura. Não pode haver contacto.
Ter em atenção o peso do acessório. Os acessórios pesa-
dos devem ser montados tão próximo do veículo quanto
possível.

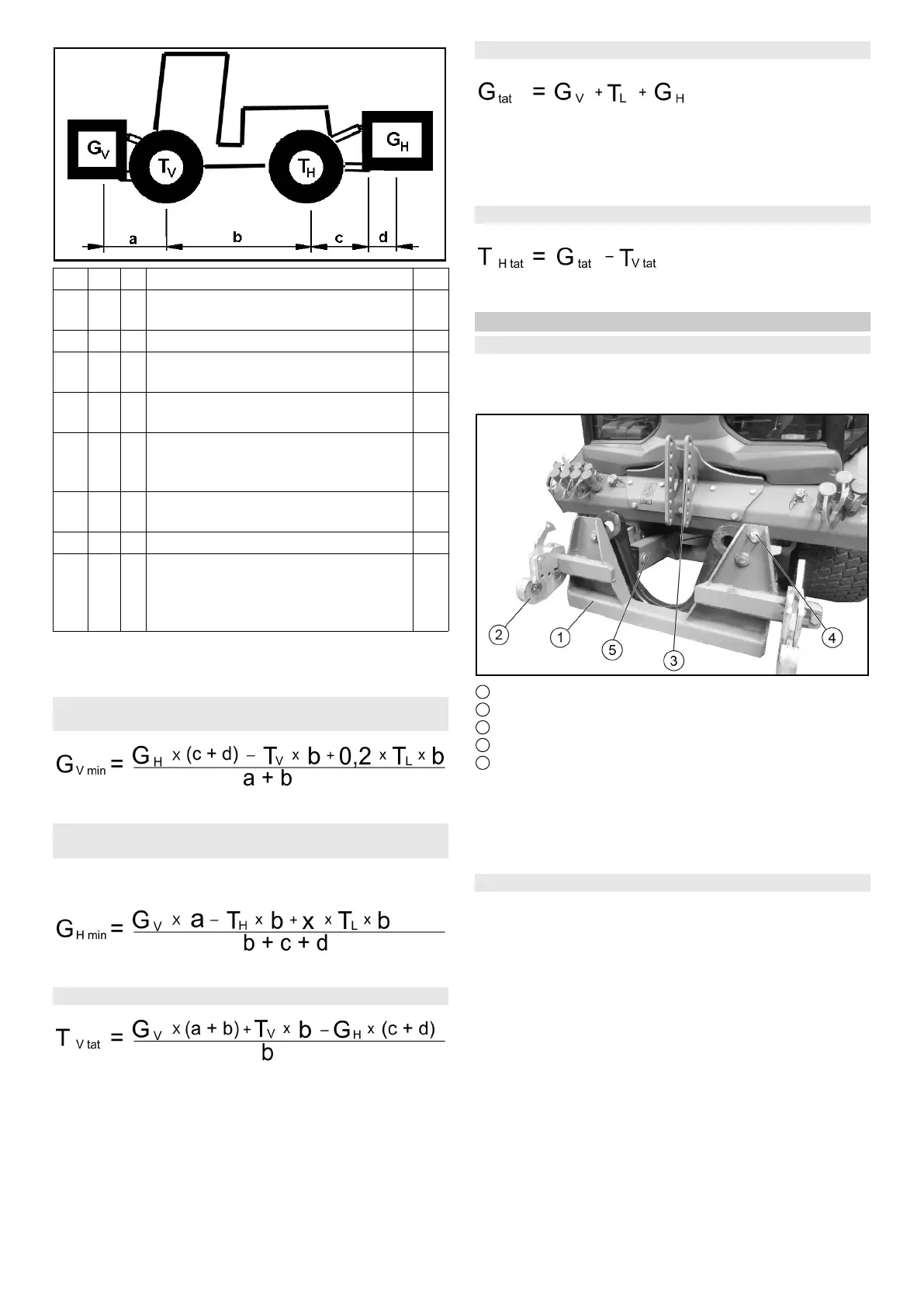

TL (kg) = Tara do veículo *
TV (kg) = Carga do eixo dianteiro do veículo va-
zio
*
TH (kg) = Carga do eixo traseiro do veículo vazio *
GH (kg) = Peso total do acessório da retaguarda
/ lastro traseiro
**
GV (kg) = Peso total do acessório dianteiro / las-
tro dianteiro
**
a (m) = Distância entre o centro de gravidade
do acessório dianteiro (lastro dianteiro)
e o eixo dianteiro médio, máx. = 0,86 m
**
***
b (m) = Distância entre os eixos do veículo *
***
c(m)=0,56
d (m) = Distância entre o ponto de montagem
central do lado do aparelho e do centro
de gravidade do acessório da reta-
guarda/lastro traseiro
**
***
