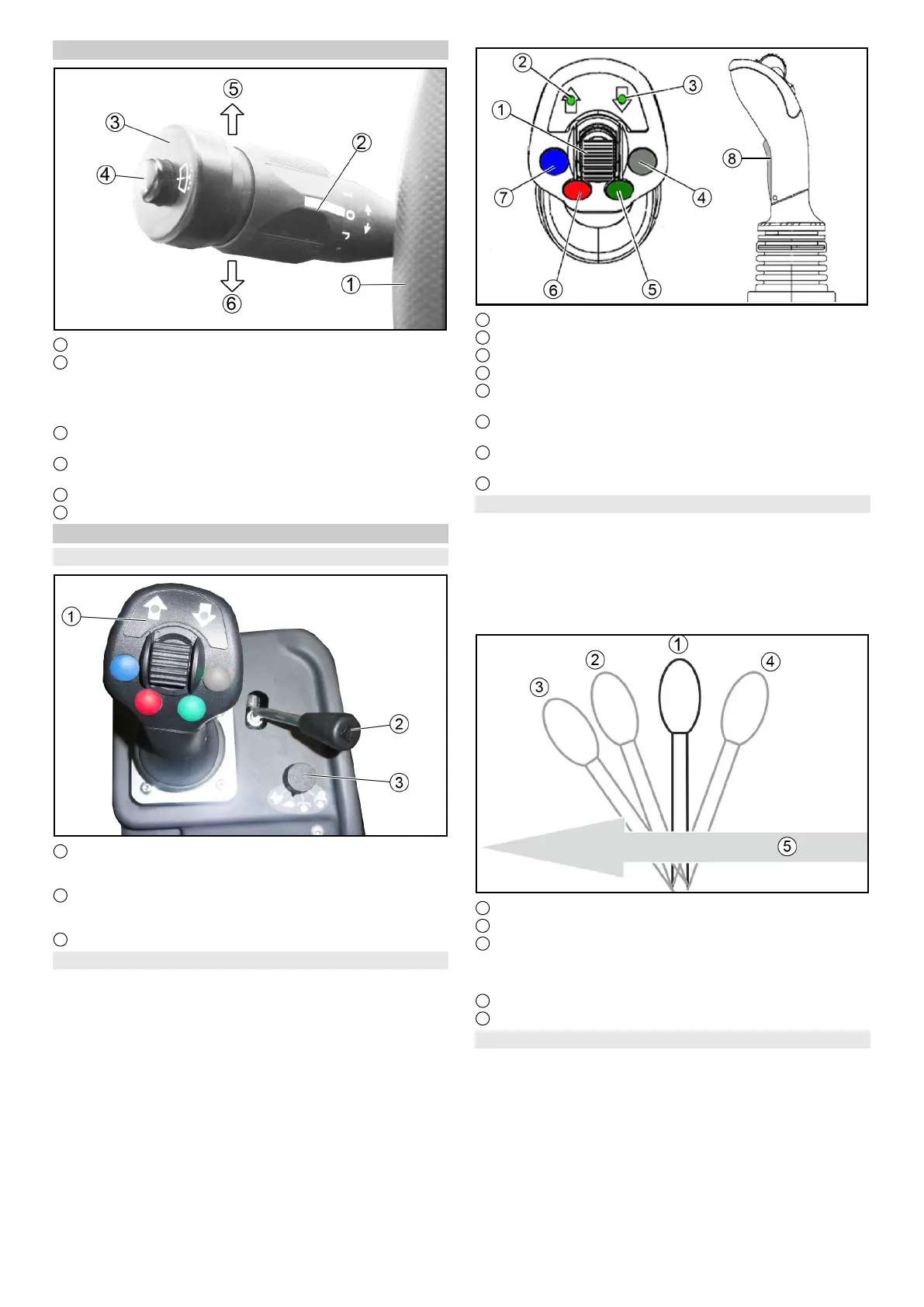

6.10 Multiswitch sul volante
1 Volante
2 Tergicristallo
Posizione J: Tergicristallo a intermittenza
Posizione 0: Off
Posizione I: Normale
Posizione II: Veloce
3 Liquido lavavetri
Premere per confermare
4 Clacson
Premere per confermare
5 Segnali luminosi destri
6 Segnali luminosi sinistri
6.11 Console di comando
6.11.1Console di comando anteriore MIC 50 / MIC 70
1 Joystick
Con il joystick vengono comandate tutte le altre attrez-
zature smontabili anteriori.
2 Leva di comando
Con la leva di comando vengono comandate tutte le al-
tre attrezzature smontabili posteriori.
3 Preselezione programma di marcia
Joystick
Con il joystick vengono comandate tutte le altre attrezza-
ture smontabili anteriori.
Il joystick può essere spostato in direzione X e direzione Y.
Gli spostamenti nella direzione X (sinistra e destra) gui-
dano le attrezzature smontabili collegate.
Gli spostamenti nella direzione Y (anteriore e posterio-
re) sollevano e abbassano il porta-attrezzi frontale al
quale è fissata l'attrezzatura smontabile.
Per attivare / disattivare la posizione flottante (AUX ros-
so o blu) premere il tasto corrispondente sul joystick.
1 Selettore senso di marcia
2 Indicazione preselezione direzione di marcia "avanti"
3 Indicazione preselezione direzione di marcia "indietro"
4 Non configurato
5 Raccordo idraulico a doppio effetto
AUX verde
6 Raccordo idraulico a doppio effetto
Posizione flottante AUX rosso
7 Raccordo idraulico a doppio effetto
Posizione flottante AUX blu
8 AUX blu
Leva di comando
A seconda dell'attivazione del commutatore "AUX poste-
riore/telaio di assemblaggio con meccanismo di ribalta-
mento", la leva di comando viene utilizzata per:
Comando delle attrezzature smontabili posteriori
Sollevamento e abbassamento del telaio d'assemblag-
gio con meccanismo di ribaltamento
1 Posizione neutra
2 Abbassare e premere verso il basso, la leva non scatta
3 Abbassata nella posizione flottante, la leva scatta
Nota
L'apparecchio assemblato segue il pavimento (ad
esempio le spazzole)
4 Sollevare, la leva non scatta
5 Direzione di marcia avanti
Leva di comando variante MDC
Con le leve di comando vengono comandate le attrezzatu-
re anteriori e posteriori.
