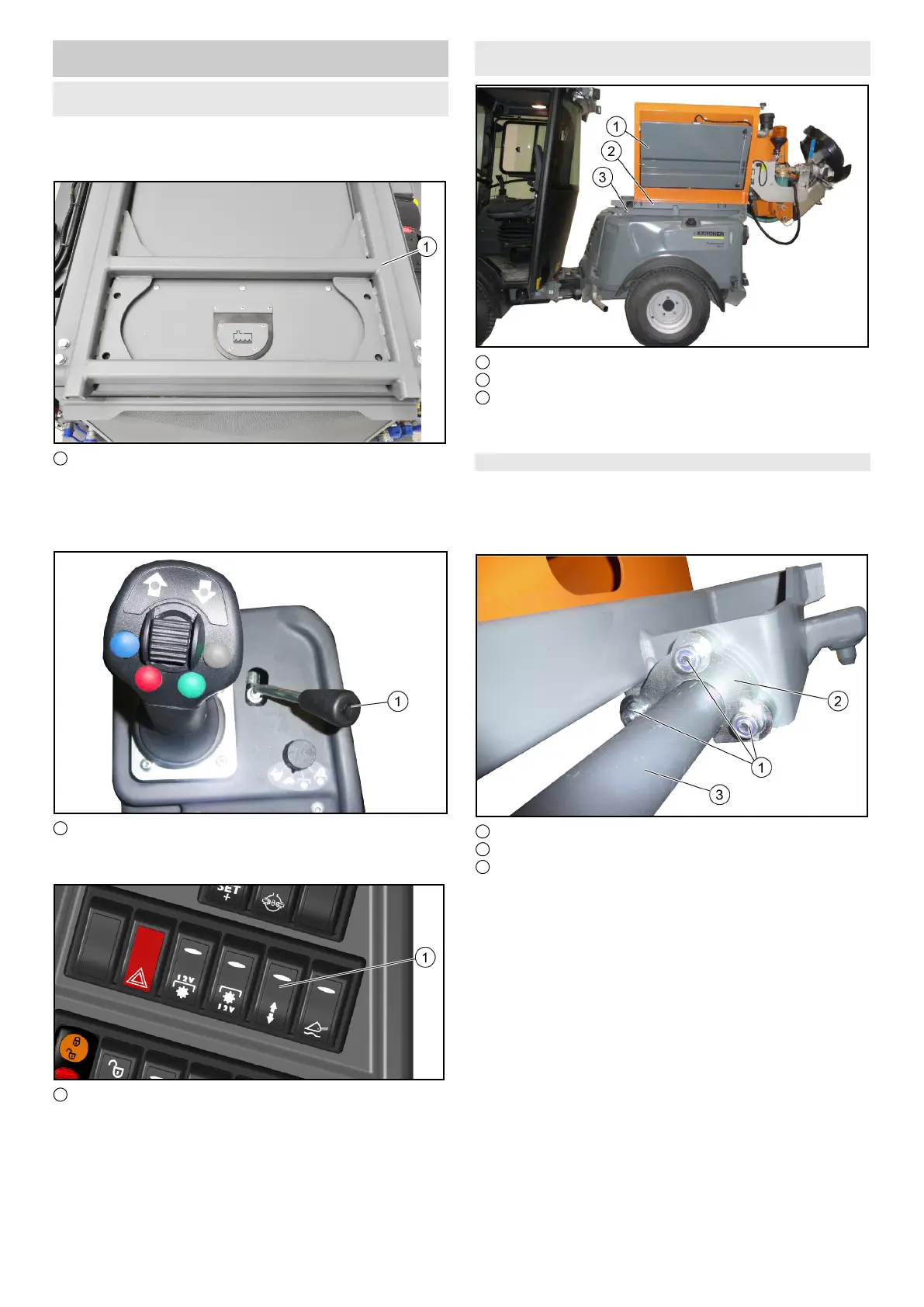

9.4 Possibilidades de montagem no carro
traseiro
9.4.1 Molduras de montagem com função de
inclinação (opção)
Possíveis acessórios na moldura de montagem: Disper-
sor, recipiente de água ou recipiente de erva/folhas de
uma combinação de aparamento/aspiração.
1 Molduras de montagem com função de inclinação
1. Os acessórios estão montados em molduras amovíveis
da Kärcher ou numa moldura amovível integrada do fa-
bricante do acessório, e são colocados e fixados na
moldura de montagem.
1 Alavanca de comando
2. A moldura de montagem é comandada com o painel de
comando à direita do joystick.
1 Interruptor "Sistema hidráulico de comando AUX de du-
pla ação atrás"/"Molduras de montagem com função de
inclinação"
3. Para ativar, comutar o interruptor para "Molduras de
montagem com função de inclinação".
9.4.2 Possibilidades de montagem na moldura de
montagem
1 Distribuidor de montagem
2 Moldura amovível (integrado no acessório)
3 Molduras de montagem com função de inclinação
1. No exemplo de um dispersor de montagem, é descrita
a colocação/remoção.
9.4.3 Ajustar a fixação
Aviso
O ajuste da fixação da moldura amovível só tem de ocor-
rer aquando da primeira montagem ou aquando da mon-
tagem num outro veículo trator.
1 Parafuso com porca
2 Ganchos de fixação (2x)
3 Moldura de montagem
1. Soltar porcas à esquerda e à direita, aprox. 1 volta.
2. Colocar o acessório na moldura de montagem e fixar
com pernos de segurança e grampos de segurança,
consultar o capítulo seguinte.9.4.4 Colocar o acessório
no veículo.
3. Baixar a moldura de montagem completamente.
4. Empurrar os grampos de fixação como indicado na mol-
dura de montagem.
5. Voltar a aparafusar as porcas à esquerda e à direita.
