Kärcher MIC 50 - Aanbouwframe Met Kipfunctie (Optie); Aanbouwmogelijkheden Aan Het Aanbouwframe; Aanbouwmogelijkheden Op de Achterwagen; Bevestiging Instellen

224 Nederlands

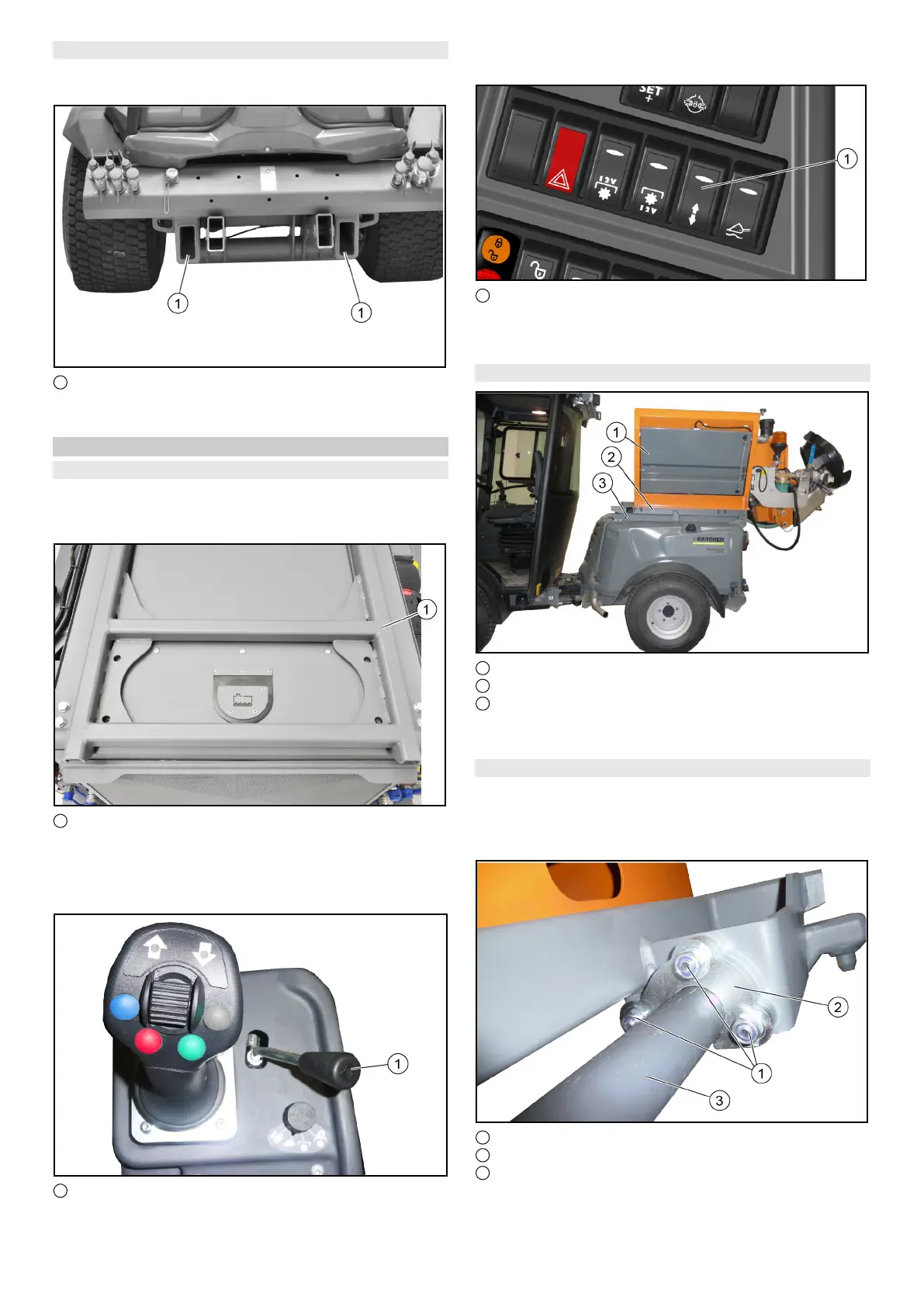

9.3.6 Opnameframe voor
Bepaalde aanbouwapparaten kunnen direct aan het opna-
meframe voor aanbouwapparaten worden aangebracht.
1 Opnameframe
1. Aanbouwapparaat in opnameframe schuiven en met 2
bouten borgen.
9.4 Aanbouwmogelijkheden op de achterwagen
9.4.1 Aanbouwframe met kipfunctie (optie)
Mogelijke aanbouwapparaten aan het aanbouwframe:
strooier, watervat of gras-/bladzuigcontainer van een
maai-/zuigcombinatie.
1 Aanbouwframe met kipfunctie
1. De aanbouwapparaten zijn op een Kärcher-wisselframe
of op een geïntegreerd wisselframe van de aanbouwap-
paraatfabrikant aangebouwd en worden aan het aan-
bouwframe aangebracht en beveiligd.
1 Bedieningshendel
2. Het aanbouwframe wordt gestuurd met de bediening-
shendel rechts van de joystick.
1 Schakelaar "dubbel werkende besturingshydraulica
AUX achter" / "aanbouwframe met kipfunctie"
3. Om te activeren, schakelaar op "aanbouwframe met
kipfunctie" omschakelen.
9.4.2 Aanbouwmogelijkheden aan het aanbouwframe
1 Opbouwstrooier
2 Wisselframe (geïntegreerd in het aanbouwapparaat)
3 Aanbouwframe met kipfunctie
1. Aan de hand van het voorbeeld van een opbouwstrooier
wordt het aanbrengen/afnemen beschreven.
9.4.3 Bevestiging instellen
Instructie
De instelling van de bevestiging van het wisselframe moet
alleen bij eerste montage of bij de aanbouw op een ander
dragervoertuig gebeuren.
1 Schroef met moer
2 Bevestigingshaak (2x)
3 Aanbouwframe
1. Moeren links en rechts ca. 1 omwenteling lossen.
