Português 303
12 Avanço de PTO hidráulico (100 litros/min)
Aviso
As ligações hidráulicas AUX são acionadas com o joystick.
Aviso
O PTO hidráulico é ativado com o interruptor de seleção
para PTO hidráulico na consola de operação.
Ver a descrição do interruptor de seleção no cap. 6.11.3
Consola de operação central MIC 70.

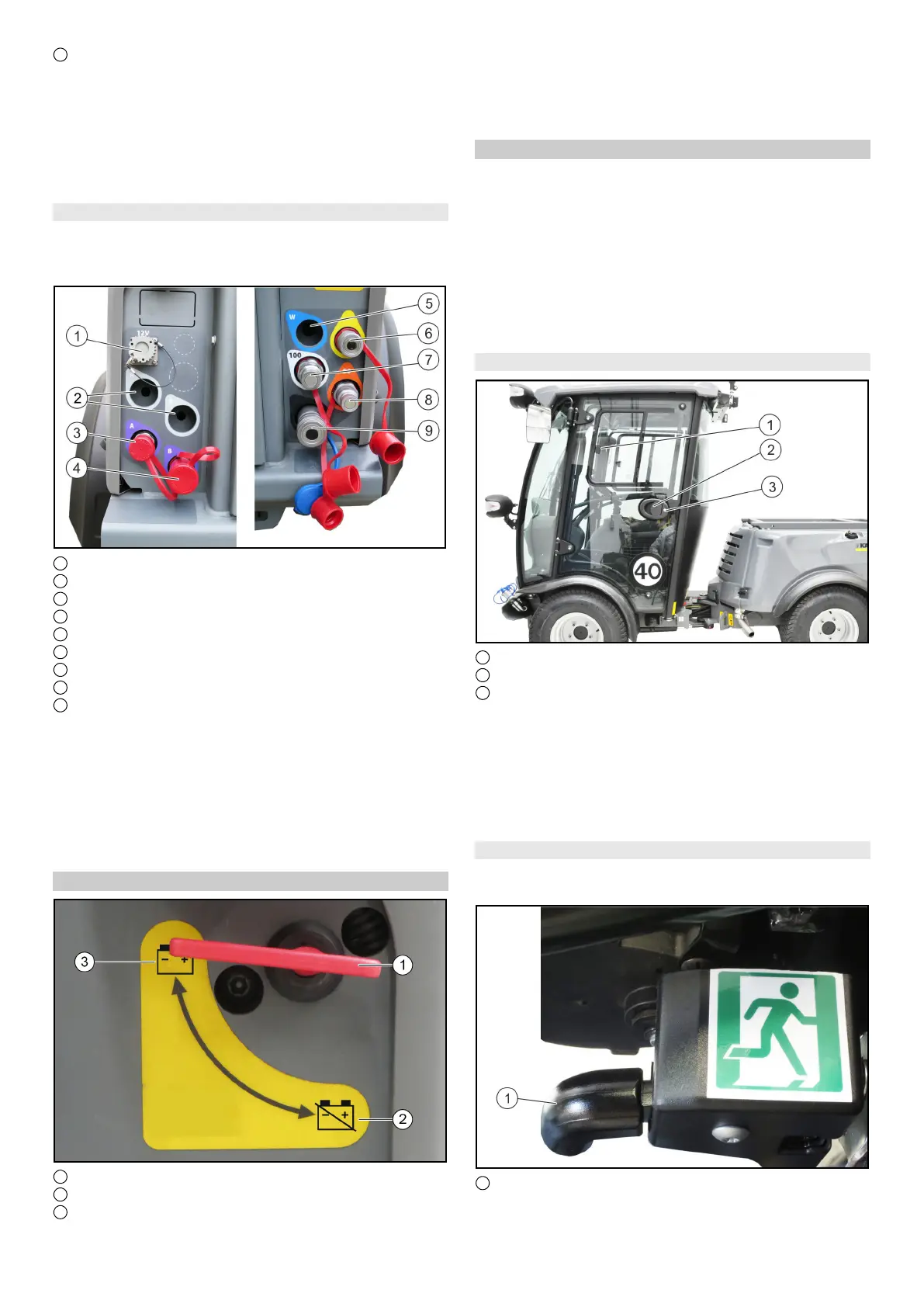

6.4.4 Ligações do acessório traseiro MIC 70
Aviso
Se não usar uma ligação, ligue a capa contra poeira para
efeitos de proteção.
1 PTO elétrico
2 Entalhe (preparado para ligação opcional)
3 AUX + (A - violeta)
4 AUX - (B - violeta)
5 Entalhe (preparado para ligação opcional)
6 Óleo de fuga
7 Avanço de PTO hidráulico (100 litros/min)
8 Avanço de PTO hidráulico (50 litros/min)
9 Retorno PTO hidráulico
Aviso
As ligações hidráulicas AUX são acionadas com a alavan-
ca de comando.
Aviso
O PTO hidráulico é ativado com o interruptor de seleção
para PTO hidráulico na consola de operação.
Ver a descrição do interruptor de seleção no cap. 6.11.3
Consola de operação central MIC 70.
6.5 Interruptor principal
1 Interruptor principal
2 Bateria desligada
3 Bateria ligada
O interruptor principal interrompe a linha adutora para o
motor de arranque.
Se o interruptor principal for acionado com o motor ligado
(bateria desligada), o motor desliga-se.
Desligue sempre a bateria com o veículo parado.
6.6 Cabina do condutor
O operador está protegido contra relâmpagos na cabina
do condutor.
A cabina do condutor possui uma estrutura de protecção
contra capotagem (ROPS), que evita capotamento após
tombar.
A cabina do condutor não possui uma estrutura de protec-
ção contra queda de objectos (FOPS).
A cabina do condutor não tem protecção contra objectos
penetrantes (OPS).
Usar sempre o cinto de segurança.
6.6.1 Portas
1 Janela de correr
2 Dispositivo de abertura de portas
3 Chave de ignição
A porta do condutor encontra-se no sentido de condução
para a esquerda, enquanto a saída de emergência se en-
contra à direita.
A pega da coluna B pode ser usada para ajudar a entrar e
sair facilmente do veículo.
Após a paragem do veículo, feche as duas portas com a
chave de ignição.
6.6.2 Saída de emergência
A saída de emergência encontra-se no sentido de condu-
ção para a direita.
1 Dispositivo de abertura de portas
Abrir a saída de emergência puxando o dispositivo de
abertura de portas.
