Italiano 177

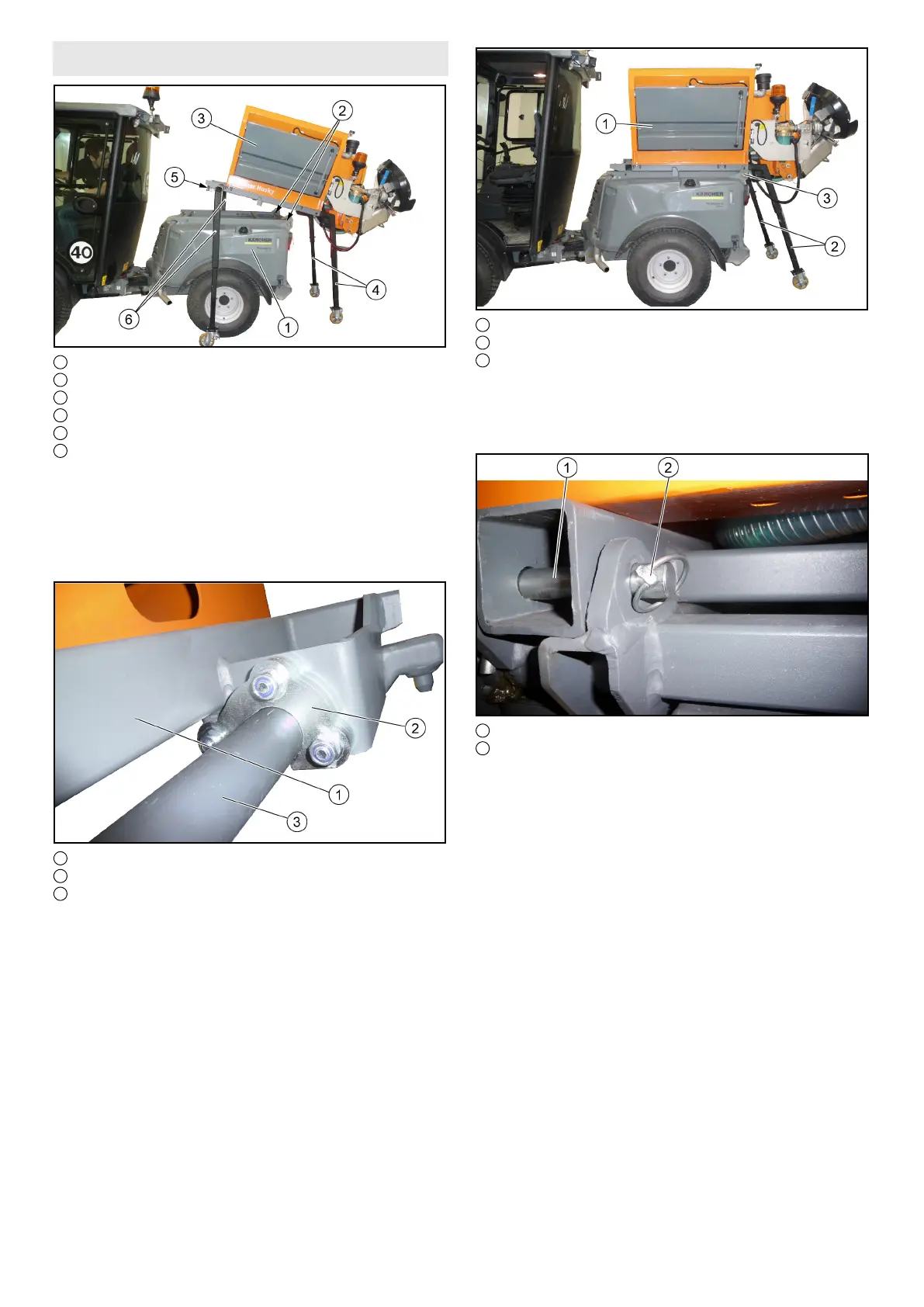

9.4.4 Posizionare l'apparecchio assemblato sul
veicolo
1 Retro del veicolo
2 Dadi di sicurezza con fascette di sicurezza (2x)
3 Apparecchio assemblato
4 Puntelli posteriori
5 Ganci di fissaggio (2x)
6 Puntelli anteriori
1. Estrarre i dadi di sicurezza dal telaio d'assemblaggio a
sinistra e a destra (i dadi di sicurezza e le fascette di si-
curezza fanno parte dei telai di assemblaggio).
2. Con il retro del veicolo, procedere il modo centrale e pa-
rallelo (con attenzione) sotto l'apparecchio assemblato
disposto sui puntelli, fino al montaggio.
1 Telaio intercambiabile dell'apparecchio assemblato
2 Ganci di fissaggio (2x)
3 Telaio d'assemblaggio
3. Sollevare attentamente il telaio d'assemblaggio fino a
quando il piede d'appoggio anteriore perde in contatto
con il terreno, in modo da garantire che i ganci di fissag-
gio si innestino nel telaio di assemblaggio.
4. Infine, controllare il posizionamento saldo dei ganci di
fissaggio.
5. Rimuovere i puntelli anteriori dell'apparecchio assem-
blato.
1 Apparecchio assemblato
2 Puntelli posteriori
3 Fusibile apparecchio assemblato (2x)
6. Salire e abbassare completamente il telaio di assem-
blaggio.
7. Rimuovere i puntelli posteriori dell'apparecchio assem-
blato.
1 Dadi di sicurezza (2x)
2 Fascette di sicurezza (2x)
8. Mettere in sicurezza a sinistra e a destra l'apparecchio
assemblato (i dadi di sicurezza e le fascette di sicurezza
fanno parte dei telai di assemblaggio).
Al primo montaggio o in caso di cambio della macchina
operatrice, il fissaggio deve essere impostato, vedere il
capitolo 9.4.3 Impostare il fissaggio.
9. Eseguire i collegamenti idraulici ed elettrici dopo il mon-
taggio sul retro del veicolo.
