176 Italiano

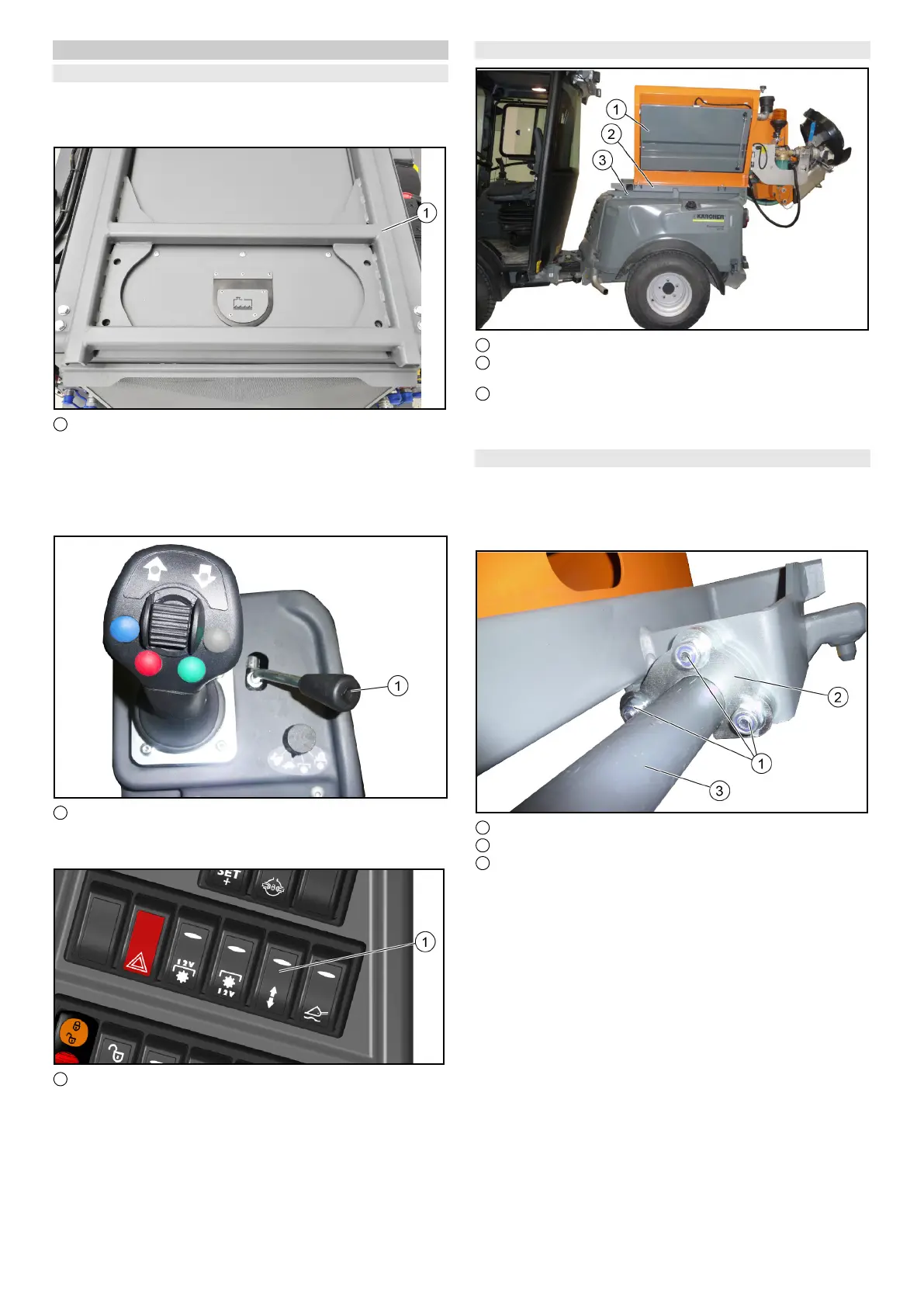

9.4 Opzioni di montaggio sul veicolo posteriore
9.4.1 Telaio con funzione di ribaltamento (opzione)
Possibili attrezzature smontabili sul telaio: Spanditrice,
presa d'acqua o il contenitore erba/foglie aspirate di una
combinazione di taglio/aspirazione.
1 Telaio con funzione di ribaltamento
1. Le attrezzature smontabili sono montate su un telaio in-
tercambiabile Kärcher o su un telaio intercambiabile in-
tegrato delle attrezzature smontabili del produttore e
vengono montate e messe in sicurezza sul telaio d'as-
semblaggio.
1 Leva di comando
2. Il telaio viene comandato con la leva di comando destra
del joystick.
1 Interruttore "comando idraulico a doppio effetto AUX
posteriore" / "telaio di assemblaggio con funzione di ri-
baltamento"
3. Per l'attivazione, commutare l'interruttore su "telaio con
funzione di ribaltamento".
9.4.2 Opzioni di montaggio sul telaio
1 Dispersore applicabile ai rimorchi
2 Telaio intercambiabile (integrato nell'apparecchio as-
semblato)
3 Telaio con funzione di ribaltamento
1. Nel caso di un dispersore applicabile ai rimorchi, viene
descritta l'applicazione/rimozione.
9.4.3 Impostare il fissaggio
Nota
L'impostazione del fissaggio del telaio intercambiabile de-
ve avvenire soltanto al primo montaggio o al montaggio di
un altra macchina operatrice.
1 Vite con dado
2 Ganci di fissaggio (2x)
3 Telaio d'assemblaggio
1. Allentare i dadi a sinistra e a destra di circa 1 giro.
2. Posizionare l'apparecchio assemblato sul telaio di as-
semblaggio e metterlo in sicurezza con dadi di sicurez-
za e fascette di sicurezza, vedere il capitolo
successivo.9.4.4 Posizionare l'apparecchio assemblato
sul veicolo.
3. Abbassare i telai di assemblaggio.
4. Premere i ganci di fissaggio sui telaio d'assemblaggio,
come mostrato.
5. Serrare di nuovo i dadi a sinistra e a destra.
