Português 301

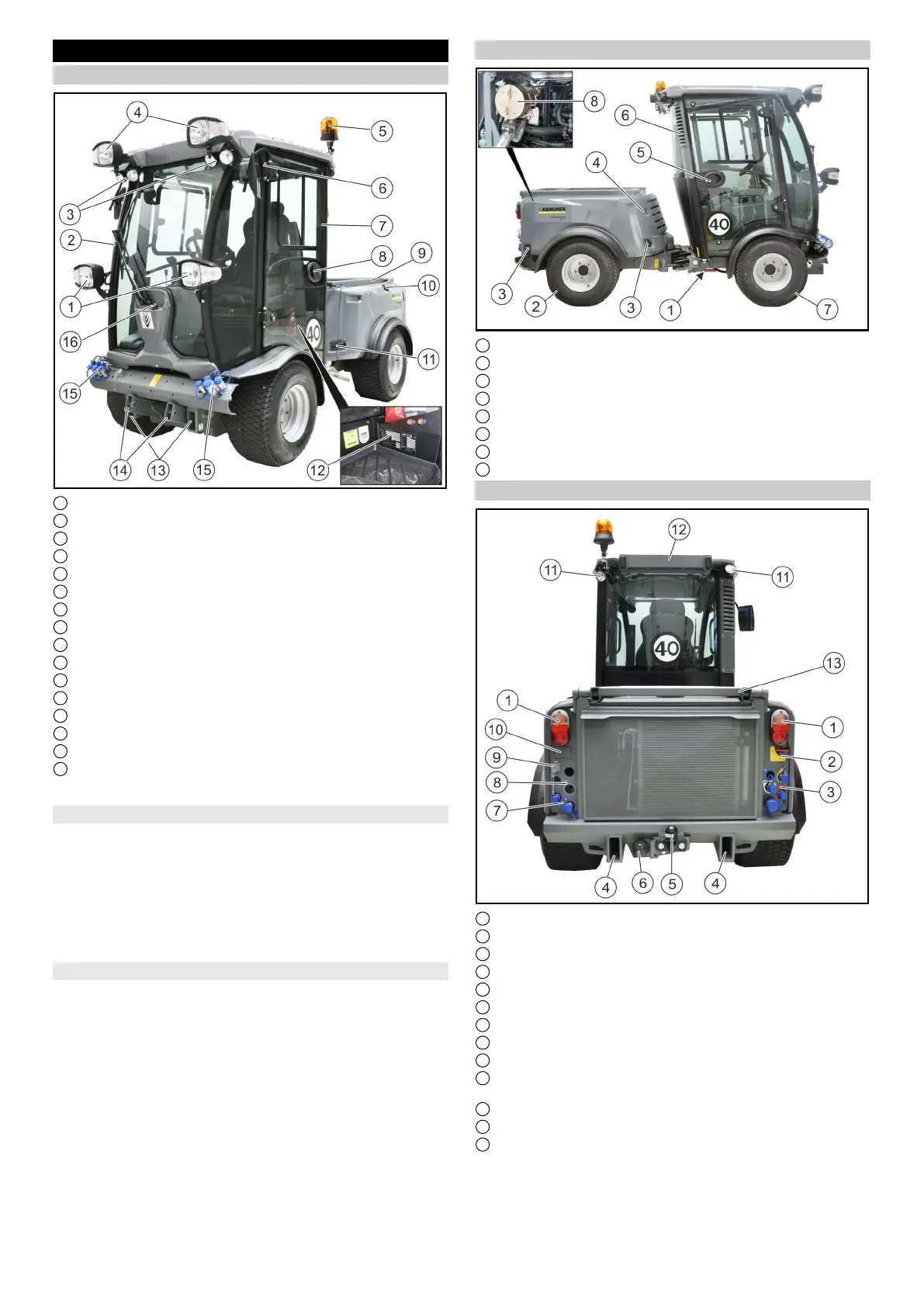

6 Vista geral do aparelho
6.1 Vista de frente
1 Luz frontal com pisca
2 Limpa para-brisas
3 Iluminação de trabalho
4 Luz frontal superior com pisca*
5 Pirilampo, rebatível
6 Espelho traseiro, retrátil
7 Cabina do condutor
8 Porta do lado do condutor, bloqueável
9 Dispositivo basculante*
10 Tampa do depósito
11 Bloqueio do revestimento lateral
12 Chapa do fabricante
13 Molduras de montagem para acessórios
14 Sistema de levantamento frontal
15 Ligações hidráulicas
16 Recipiente da água de limpeza
* opcional
6.1.1 Sistema de levantamento frontal
No sistema de levantamento frontal, podem ser aplicados
suportes de 3 pontos ou suportes de 4 pontos (opcional).
Podem ser fixados os acessórios nestes suportes.
Determinados acessórios podem ser aplicados diretamen-
te no sistema de levantamento frontal.
Ver a montagem dos acessórios no cap. 9.3 Possibilida-
des de montagem dianteiras.
6.1.2 Molduras de montagem dianteiras
Determinados acessórios podem ser aplicados diretamen-
te nas molduras de montagem para acessórios.
Ver a montagem dos acessórios no cap. 9.3 Possibilida-
des de montagem dianteiras.
6.2 Vista lateral
1 Junta articulada da proteção de transporte
2 Roda traseira
3 Bloqueio da cobertura lateral
4 Indicação do nível de óleo do sistema hidráulico
5 Portas da cabina, bloqueáveis
6 Filtro de pó da cabina do condutor
7 Roda dianteira
8 Filtro de partículas diesel (apenas MIC 70)
6.3 Vista traseira
1 Luz traseira com pisca
2 Interruptor principal
3 Ligações hidráulicas
4 Molduras de montagem para acessórios
5 Acoplamento de reboque
6 Tomada para reboques
7 Ligações hidráulicas
8 Entalhes, preparados para ligações opcionais
9 Ligação do PTO elétrico de 6 polos*
10 Entalhe, preparado para câmara de marcha-atrás op-
cional
11 Luz de trabalho
12 Suporte de matrícula
13 Dispositivo basculante*
* opcional
