Français 115
Position 1 : Activer le PTO
Appuyer sur le bouton noir et tirer sur la touche
PTO Marche/Arrêt
Position 0 : Éteindre le PTO
Enfoncer la touche
2 Sélecteur du PTO hydraulique
3 Régulateur de vitesse
4 Blocage différentiel
5 PTO électrique à l'avant
6 PTO électrique à l'arrière
7 Commutation hydraulique de commande à double ac-
tion « AUX arrière/châssis d'outil monté avec fonction
de basculement »
8 Interrupteur principal position flottante
9 Vanne (abaissement rapide pour AUX arrière)
10 Interrupteur de décharge des outils montés (en option)
Remarque
Cet interrupteur sert aussi bien pour les amortisseurs
que pour la décharge des outils montés (les 2 options
ne fonctionnent pas en même temps)
11 Déverrouillage de la pelle de la fourche pour l'outil mon-
té optionnel chargeur frontal
12 Pontage interrupteur position flottante (PTO utilisable
sans position flottante)
ATTENTION
N'utiliser qu'avec des outils montés nécessitant cette
fonction !
13 Bouton des feux de détresse
14 Potentiomètre - régime moteur

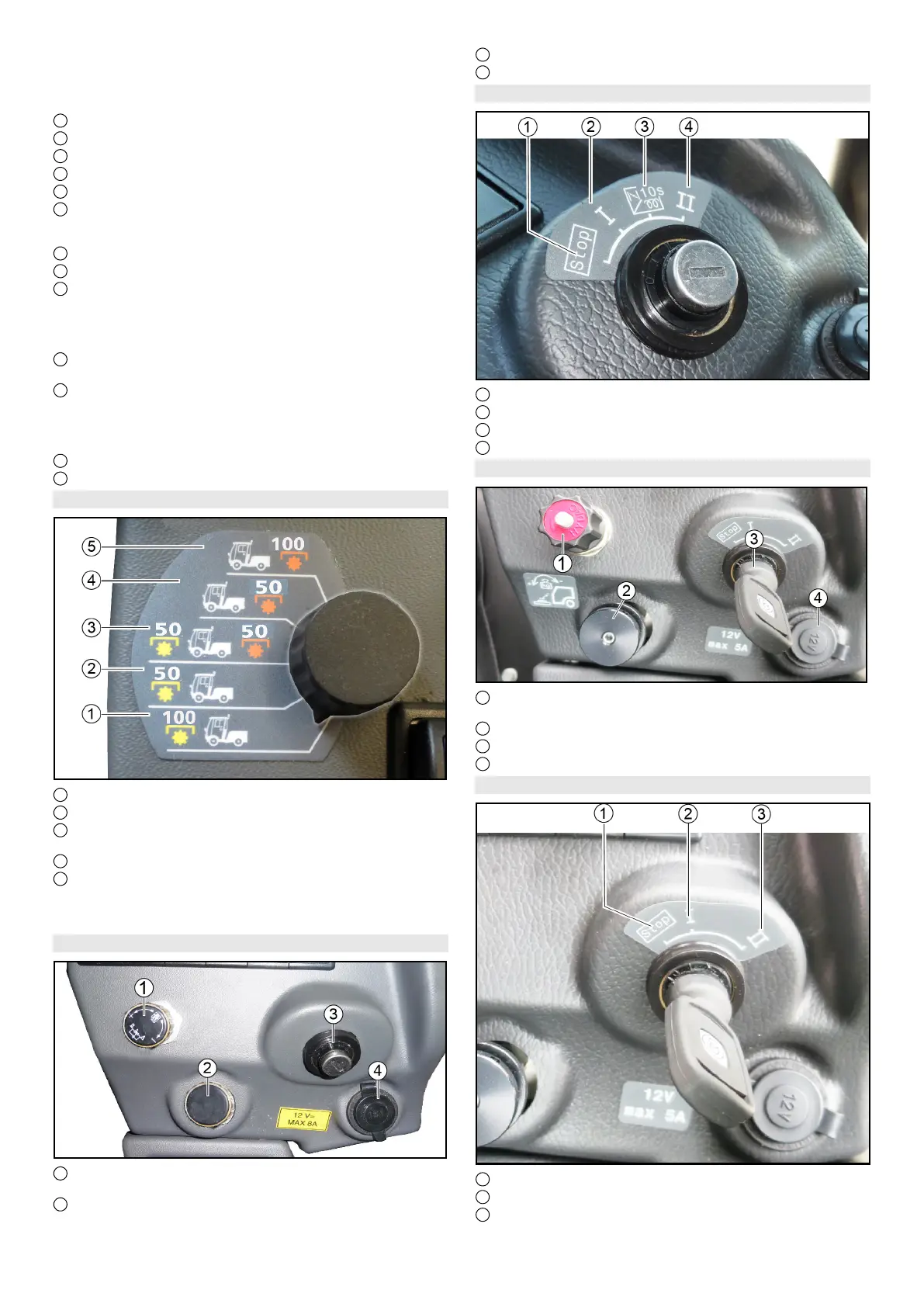

Sélecteur du PTO hydraulique
1 PTO hydraulique (100 l/min, à l'avant) activé
2 PTO hydraulique (50 l/min, à l'avant) activé
3 PTO hydrauliques (50 l/min, à l'avant) et (50 l/min, à l'ar-
rière) activés
4 PTO hydraulique (50 l/min, à l'arrière) activé
5 PTO hydraulique (100 l/min, à l'arrière) activé
Le sélecteur permet d'activer le raccord correspondant du
PTO hydraulique à l'avant et à l'arrière.
6.11.4Console de commande arrière MIC 50
1 Bouton rotatif pour vitesse d'abaissement du relevage
avant
2 Bouton rotatif de décharge des outils montés (en op-
tion)
3 Serrure de contact
4 Prise auxiliaire 12 V
Serrure de contact
1 Moteur à l'arrêt
2 Contact mis
3 Préchauffage
4 Démarrage du moteur
6.11.5Console de commande arrière MIC 70
1 Bouton rotatif pour vitesse d'abaissement du relevage
avant
2 Bouton rotatif de décharge des outils montés
3 Serrure de contact
4 Prise auxiliaire 12 V
Serrure de contact
1 Moteur à l'arrêt
2 Contact mis
3 Démarrage du moteur
