Français 107
12 PTO hydraulique avance (100 litres/min)
Remarque
Les raccords hydrauliques AUX sont commandés par le
joystick.
Remarque
Le PTO hydraulique est activé avec le sélecteur du PTO
hydraulique de la console de commande.
Description du sélecteur : voir chapitre 6.11.3 Console de
commande centre MIC 70.

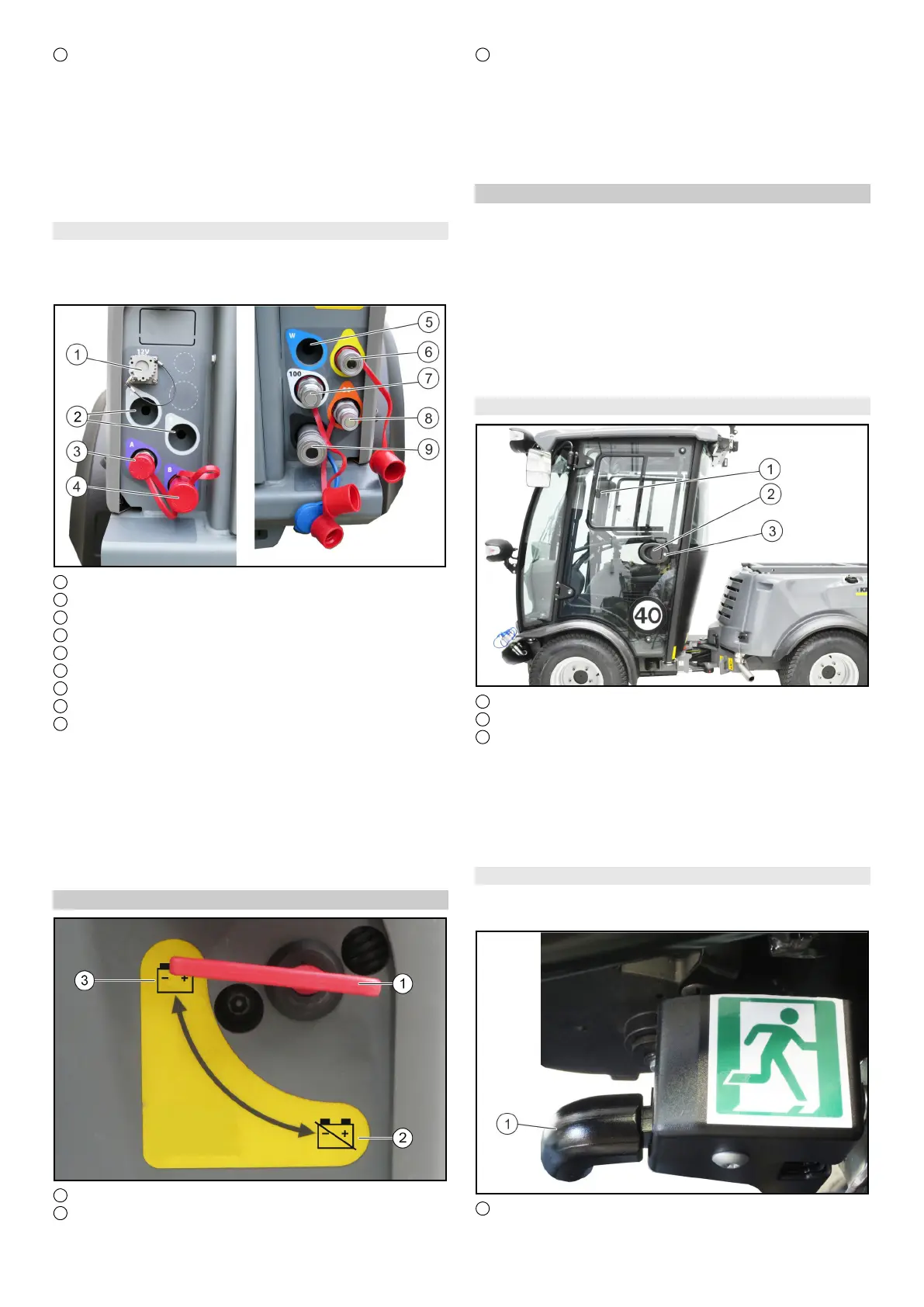

6.4.4 Raccords de l'outil monté à l'arrière MIC 70
Remarque
Si un raccordement n'est pas utilisé, mettre le bouchon de
protection en place.
1 PTO électrique
2 Évidement (préparé pour le raccord en option)
3 AUX + (A - violet)
4 AUX - (B - violet)
5 Évidement (préparé pour le raccord en option)
6 Huile de fuite
7 PTO hydraulique avance (100 litres/min)
8 PTO hydraulique avance (50 litres/min)
9 PTO hydraulique retour
Remarque
Les raccords hydrauliques AUX sont commandés par le le-
vier de commande.
Remarque
Le PTO hydraulique est activé avec le sélecteur du PTO
hydraulique de la console de commande.
Description du sélecteur : voir chapitre 6.11.3 Console de
commande centre MIC 70.
6.5 Interrupteur principal
1 Interrupteur principal
2 Batterie débranchée
3 Batterie raccordée
L'interrupteur principal interrompt l'alimentation électrique
vers le moteur de démarrage.
L'actionnement de l'interrupteur principal entraîne la cou-
pure du moteur quand celui-ci est en marche (par décon-
nexion de la batterie).
Débranchez toujours la batterie à l'arrêt du véhicule.
6.6 Cabine conducteur
L’opérateur dans la cabine conducteur est protégé contre
la foudre.
La cabine du conducteur a une structure de protection
contre le retournement (ROPS), qui empêche le renverse-
ment après le basculement.
La cabine conducteur ne dispose pas de structure de pro-
tection contre les chutes d’objets (FOPS).
La cabine conducteur ne dispose pas de structure de pro-
tection contre les chutes d’objets (OPS).
Utilisez toujours la ceinture de sécurité.
6.6.1 Portes
1 Fenêtre coulissante
2 Gâche
3 Clé de contact
La porte du conducteur est à gauche dans le sens de la
marche, la sortie de secours à droite.
La poignée de maintien sur la colonne B peut aider à mon-
ter et descendre.
Fermez les deux portes à l'aide de la clé de contact à l'arrêt
du véhicule.
6.6.2 Sortie de secours
La sortie de secours est à droite dans le sens de la
marche.
1 Gâche
