302 Português
6.3.1 Molduras de montagem traseiras
Os contrapesos e determinados acessórios podem ser
aplicados diretamente nas molduras de montagem para
acessórios.
Ver a montagem dos acessórios no cap. 9.5 Possibilida-
des de montagem traseiras.
6.4 Ligações hidráulicas e elétricas
Definição do conceito PTO hidráulico
Power Take Off = Energia hidráulica debitada
Definição do conceito AUX
Auxilliary = válvula de comando adicional
Definição do conceito PTO elétrico
Power Take Off = Energia elétrica debitada

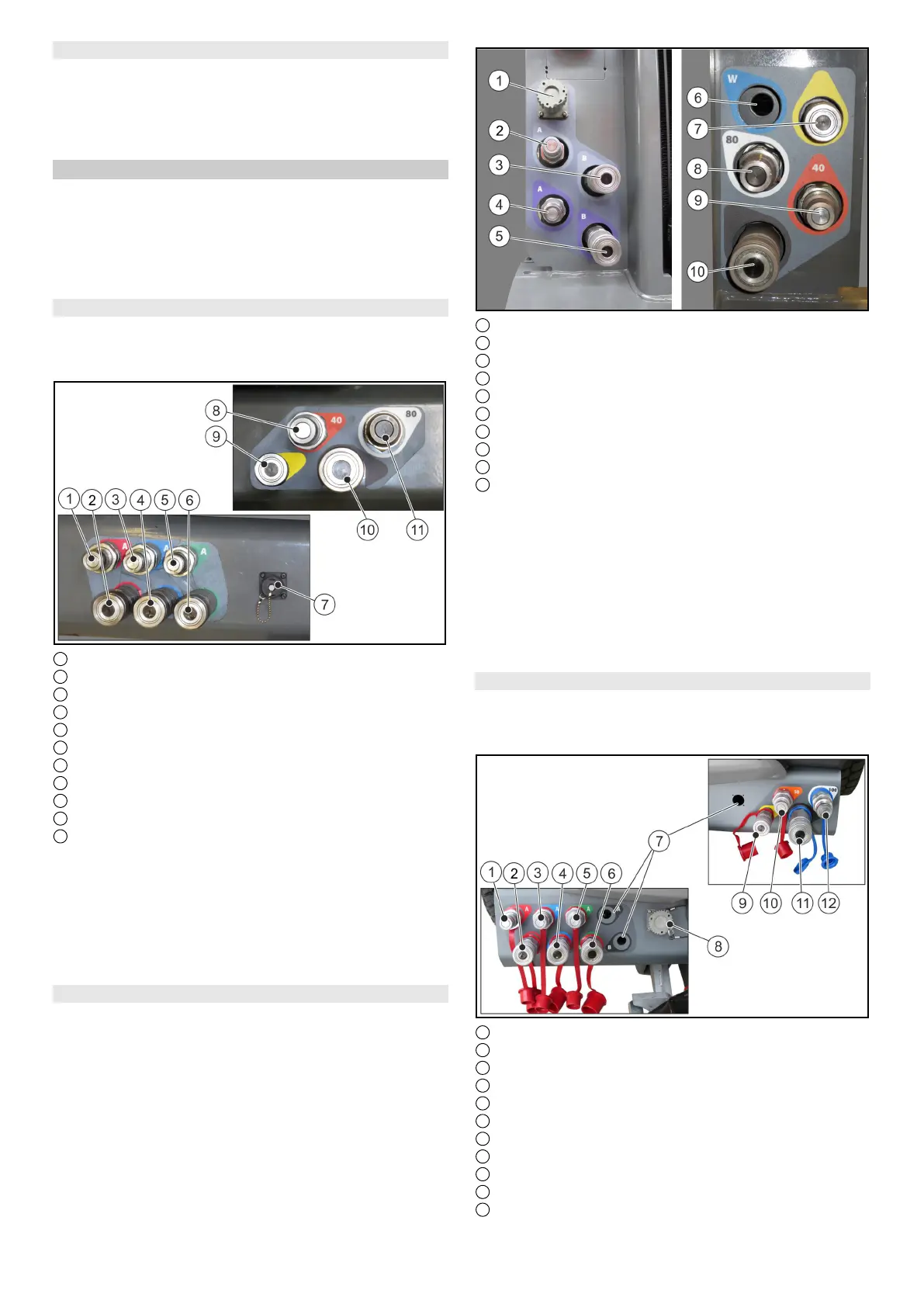

6.4.1 Ligações do acessório dianteiro MIC 50
Aviso
Se não usar uma ligação, ligue a capa contra poeira para
efeitos de proteção.
1 AUX 1+ (A - vermelho)
2 AUX 1- (B - vermelho)
3 AUX 2+ (A - azul)
4 AUX 2- (B - azul)
5 AUX 3+ (A - verde)
6 AUX 3- (B - verde)
7 PTO elétrico
8 Avanço de PTO hidráulico (40 litros/min)
9 Óleo de fuga
10 Retorno PTO hidráulico
11 Avanço de PTO hidráulico (80 litros/min)
Aviso
As ligações hidráulicas AUX são acionadas com o joystick.
Aviso
O PTO hidráulico é ativado com o interruptor de seleção
para PTO hidráulico na consola de operação.
Ver a descrição do interruptor de seleção no cap. 6.11.2
Consola de operação central MIC 50.
6.4.2 Ligações do acessório traseiro MIC 50
Aviso
Se não usar uma ligação, ligue a capa contra poeira para
efeitos de proteção.
1 PTO elétrico
2 AUX + (A - cinzento)*
3 AUX - (B - cinzento)*
4 AUX + (A - violeta)
5 AUX - (B - violeta)
6 Entalhe (preparado para ligação opcional)
7 Óleo de fuga
8 Avanço de PTO hidráulico (80 litros/min)
9 Avanço de PTO hidráulico (40 litros/min)
10 Retorno PTO hidráulico
* opcional
Aviso
As ligações hidráulicas AUX são acionadas com a alavan-
ca de comando.
Aviso
O PTO hidráulico é ativado com o interruptor de seleção
para PTO hidráulico na consola de operação.
Ver a descrição do interruptor de seleção no cap. 6.11.2
Consola de operação central MIC 50.
6.4.3 Ligações do acessório dianteiro MIC 70
Aviso
Se não usar uma ligação, ligue a capa contra poeira para
efeitos de proteção.
1 AUX 1+ (A - vermelho)
2 AUX 1- (B - vermelho)
3 AUX 2+ (A - azul)
4 AUX 2- (B - azul)
5 AUX 3+ (A - verde)
6 AUX 3- (B - verde)
7 Entalhes (preparados para ligações opcionais)
8 PTO elétrico
9 Óleo de fuga
10 Avanço de PTO hidráulico (50 litros/min)
11 Retorno PTO hidráulico
