Italiano 157
11 Corsa di ritorno PTO idraulico
12 Corsa preliminare PTO idraulico (100 litri/min)
Nota
I raccordi idraulici AUX vengono gestiti dai joystick.
Nota
Il PTO idraulico viene attivato con l'interruttore selettore
per il PTO idraulico nella console di comando.
Descrizione dell'interruttore selettore, vedere capitolo
6.11.3 Console di comando centrale MIC 70.

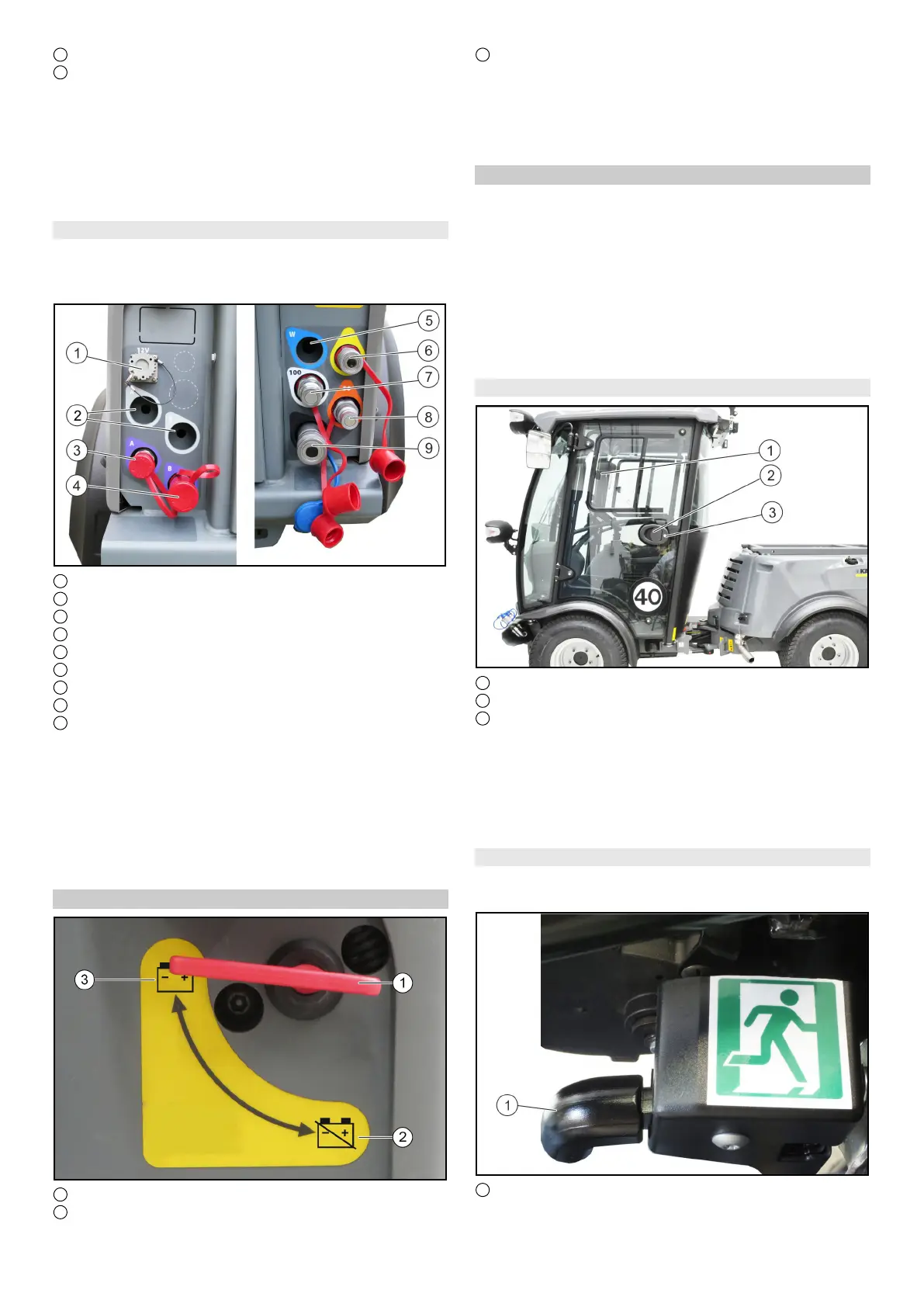

6.4.4 Attacco attrezzatura a montaggio MIC 70
Nota
Se non si utilizza un collegamento, apporre il tappo della
polvere per protezione.
1 PTO elettrico
2 Alloggiamenti (predisposti per collegamento opzionale)
3 AUX + (A - viola)*
4 AUX + (B - viola)*
5 Alloggiamenti (predisposti per collegamento opzionale)
6 Perdita di olio
7 Corsa preliminare PTO idraulico (100 litri/min)
8 Corsa preliminare PTO idraulico (50 litri/min)
9 Corsa di ritorno PTO idraulico
Nota
I raccordi idraulici AUX vengono gestiti dalla leva di co-
mando.
Nota
Il PTO idraulico viene attivato con l'interruttore selettore
per il PTO idraulico nella console di comando.
Descrizione dell'interruttore selettore, vedere capitolo
6.11.3 Console di comando centrale MIC 70.
6.5 Interruttore principale
1 Interruttore principale
2 Batteria scollegata
3 Batteria collegata
L'interruttore principale interrompe l'alimentazione elettri-
ca allo starter del motore.
Se si accende l'interruttore principale con il motore in fun-
zione (batteria scollegata) il motore si spegne.
Scollegare sempre la batteria nei veicoli parcheggiati.
6.6 Cabina conducente
Nella cabina del conducente, l'operatore è protetto dalle
folgorazioni.
La cabina conducente dispone di una struttura di protezio-
ne in caso di ribaltamento (ROPS), che impedisce l’ulterio-
re spostamento dopo il rovesciamento.
La cabina del conducente non ha alcuna struttura di prote-
zione contro gli oggetti in caduta (FOPS).
La cabina conducente non ha alcuna struttura di protezio-
ne in caso di caduta di oggetti (OPS).
Utilizzare sempre la cintura di sicurezza.
6.6.1 Porte
1 Finestra scorrevole
2 Apriporta
3 Chiave di accensione
La porta del conducente si trova a sinistra rispetto alla di-
rezione di marcia, l'uscita di emergenza a destra.
L'impugnatura sul montante B può essere utilizzata come
supporto alla salita e alla discesa di emergenza.
Dopo aver parcheggiato il veicolo, chiudere entrambe le
porte con la chiave di accensione.
6.6.2 Uscita di emergenza
L'uscita di emergenza si trova a destra rispetto alla direzio-
ne di marcia.
1 Apriporta
Aprire l'uscita di emergenza tirando l'apriporta.
