Kärcher MIC 50 - Conexiones del Accesorio Frontal MIC; Conexiones del Accesorio Trasero MIC; Conexiones del Accesorio Trasero MIC 70

Español 253

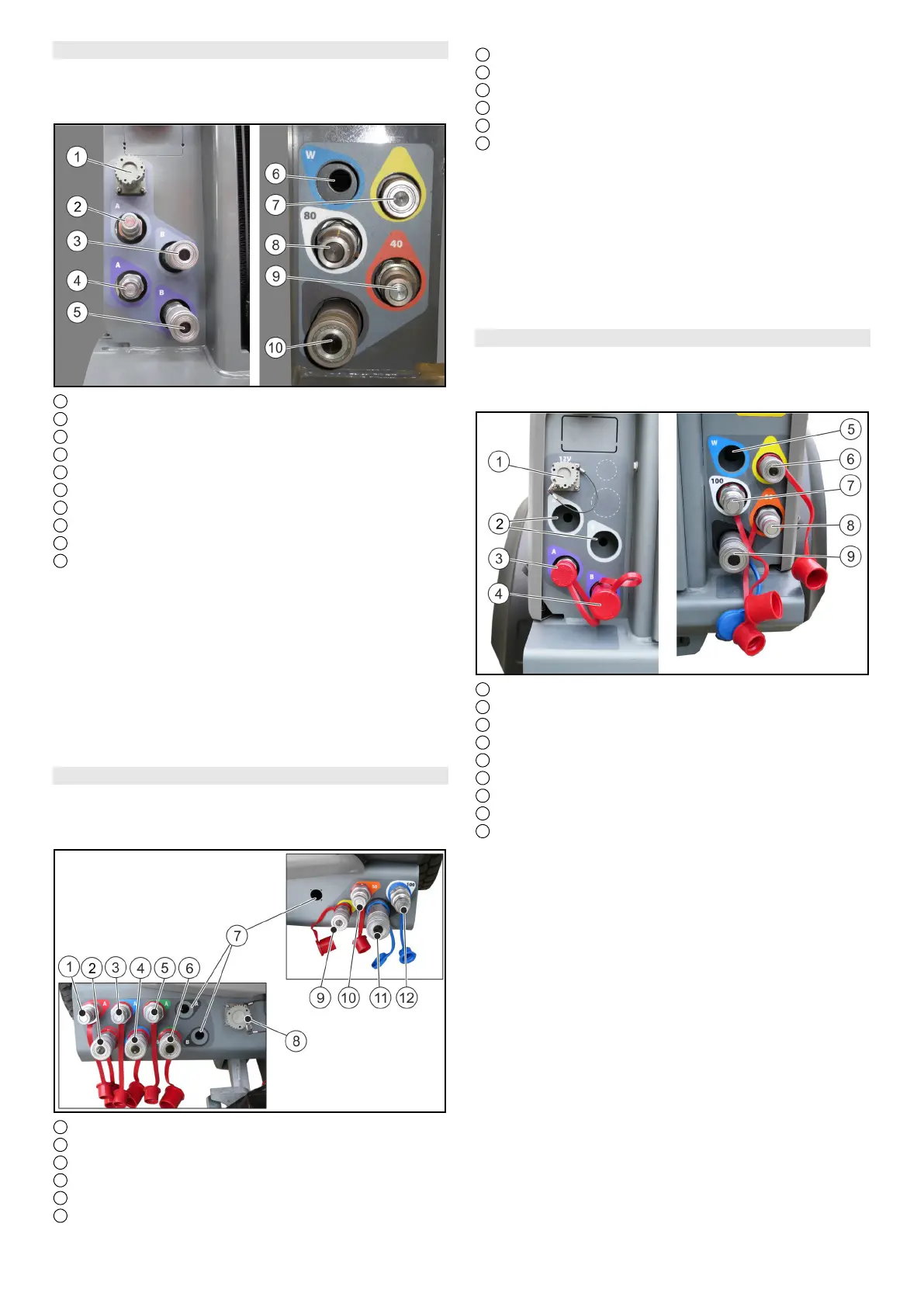

6.4.2 Conexiones del accesorio trasero MIC 50
Nota
Cuando no utilice una conexión, póngale la tapa para pro-
tegerla del polvo.
1 PTO eléctrico
2 AUX + (A - gris)*
3 AUX - (B - gris)*
4 AUX + (A - violeta)
5 AUX - (B - violeta)
6 Ranura (prevista para conexión opcional)
7 Fuga de aceite
8 PTO hidráulico avance (80 litros/min)
9 PTO hidráulico avance (40 litros/min)
10 PTO hidráulico retorno
* opcional
Nota
Las conexiones hidráulicas AUX se controlan mediante la
palanca de mando.
Nota
El PTO hidráulico se activa con el interruptor de selección
del PTO hidráulico ubicado en la consola de manejo.
Para consultar la descripción del interruptor de selección,
véase el apartado 6.11.2 Consola de manejo central MIC
50.
6.4.3 Conexiones del accesorio frontal MIC 70
Nota
Cuando no utilice una conexión, póngale la tapa para pro-
tegerla del polvo.
1 AUX 1+ (A - rojo)
2 AUX 1- (B - rojo)
3 AUX 2+ (A - azul)
4 AUX 2- (B - azul)
5 AUX 3+ (A - verde)
6 AUX 3- (B - verde)
7 Ranuras (previstas para conexiones opcionales)
8 PTO eléctrico
9 Fuga de aceite
10 PTO hidráulico avance (50 litros/min)
11 PTO hidráulico retorno
12 PTO hidráulico avance (100 litros/min)
Nota
Las conexiones hidráulicas AUX se controlan mediante el
joystick.
Nota
El PTO hidráulico se activa con el interruptor de selección
del PTO hidráulico ubicado en la consola de manejo.
Para consultar la descripción del interruptor de selección,
véase el apartado 6.11.3 Consola de manejo central MIC
70.
6.4.4 Conexiones del accesorio trasero MIC 70
Nota
Cuando no utilice una conexión, póngale la tapa para pro-
tegerla del polvo.
1 PTO eléctrico
2 Ranura (prevista para conexión opcional)
3 AUX + (A - violeta)
4 AUX - (B - violeta)
5 Ranura (prevista para conexión opcional)
6 Fuga de aceite
7 PTO hidráulico avance (100 litros/min)
8 PTO hidráulico avance (50 litros/min)
9 PTO hidráulico retorno
Nota
Las conexiones hidráulicas AUX se controlan mediante la
palanca de mando.
Nota
El PTO hidráulico se activa con el interruptor de selección
del PTO hidráulico ubicado en la consola de manejo.
Para consultar la descripción del interruptor de selección,
véase el apartado 6.11.3 Consola de manejo central MIC
70.
