Kärcher MIC 50 - Colocar O Acessório no Veículo

Português 323

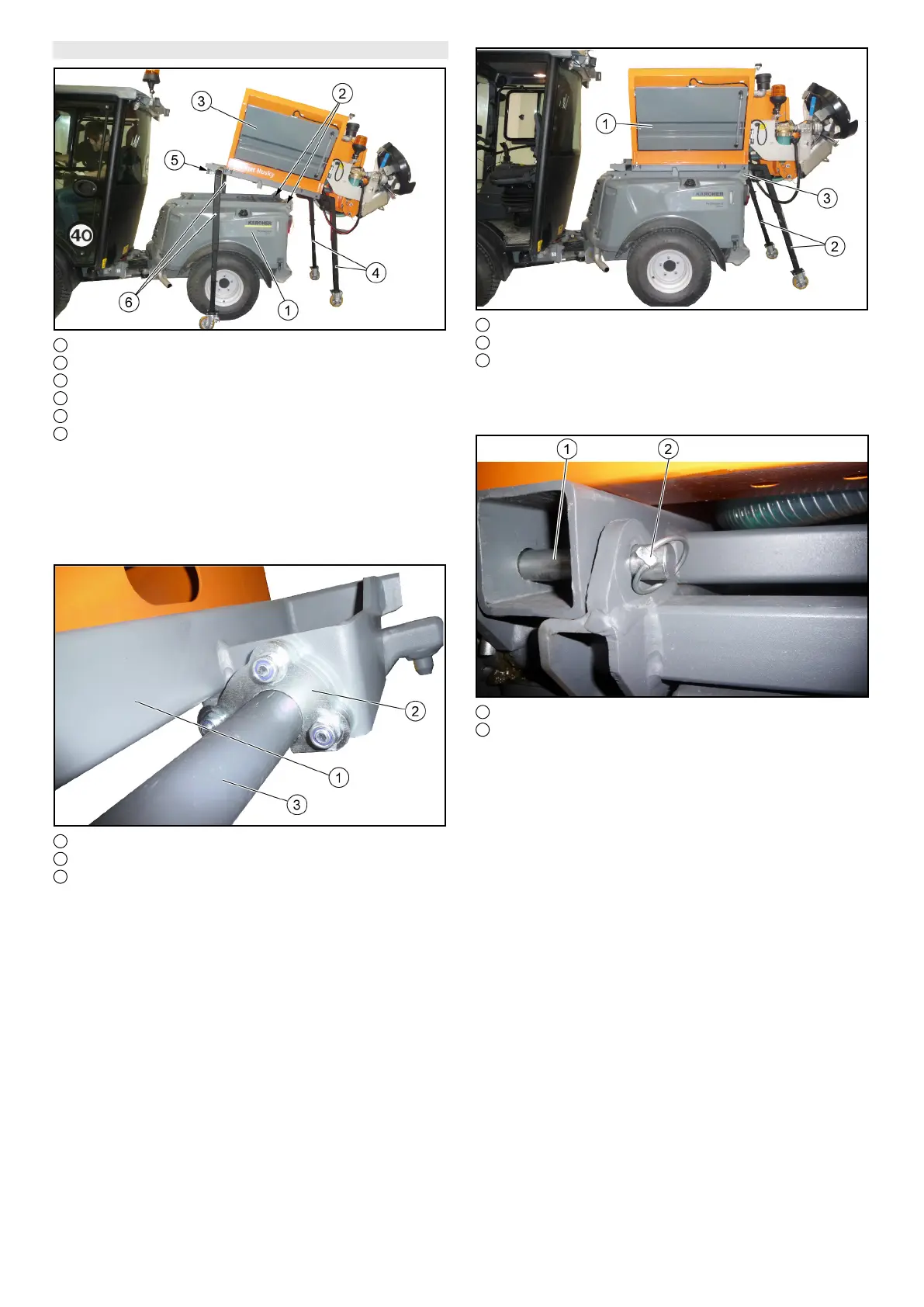

9.4.4 Colocar o acessório no veículo
1 Retaguarda do veículo
2 Pino de segurança com grampo de segurança (2x)
3 Acessório
4 Apoio traseiro
5 Ganchos de fixação (2x)
6 Apoio dianteiro
1. Remover os pernos de segurança da moldura de mon-
tagem, à esquerda e à direita (pernos e grampos de se-
gurança são parte da moldura de montagem).
2. Colocar a retaguarda do veículo a meio, paralela (cuida-
dosamente) por baixo do acessório assente nos apoios,
até ao batente.
1 Moldura amovível do acessório
2 Ganchos de fixação (2x)
3 Moldura de montagem
3. Elevar a moldura de montagem até os pés de apoio saí-
rem do chão e verificar se os ganchos de fixação enga-
tam na moldura de montagem.
4. Finalmente, verificar a segurança do assento dos gan-
chos de fixação.
5. Remover os apoios dianteiros do acessório.
1 Acessório
2 Apoio traseiro
3 Fusível do acessório (2x)
6. Entrar e baixar completamente a moldura de monta-
gem.
7. Remover os apoios traseiros do acessório.
1 Pinos de segurança (2x)
2 Grampos de segurança (2x)
8. Fixar o acessório à esquerda e à direita (pernos e gram-
pos de segurança são parte da moldura de montagem).
Aquando da primeira montagem ou ao trocar o veículo
trator, ajustar a fixação, consultar capítulo 9.4.3 Ajustar
a fixação.
9. Efetuar as ligações elétricas e hidráulicas na retaguar-
da do veículo, após a montagem.
