274 Español

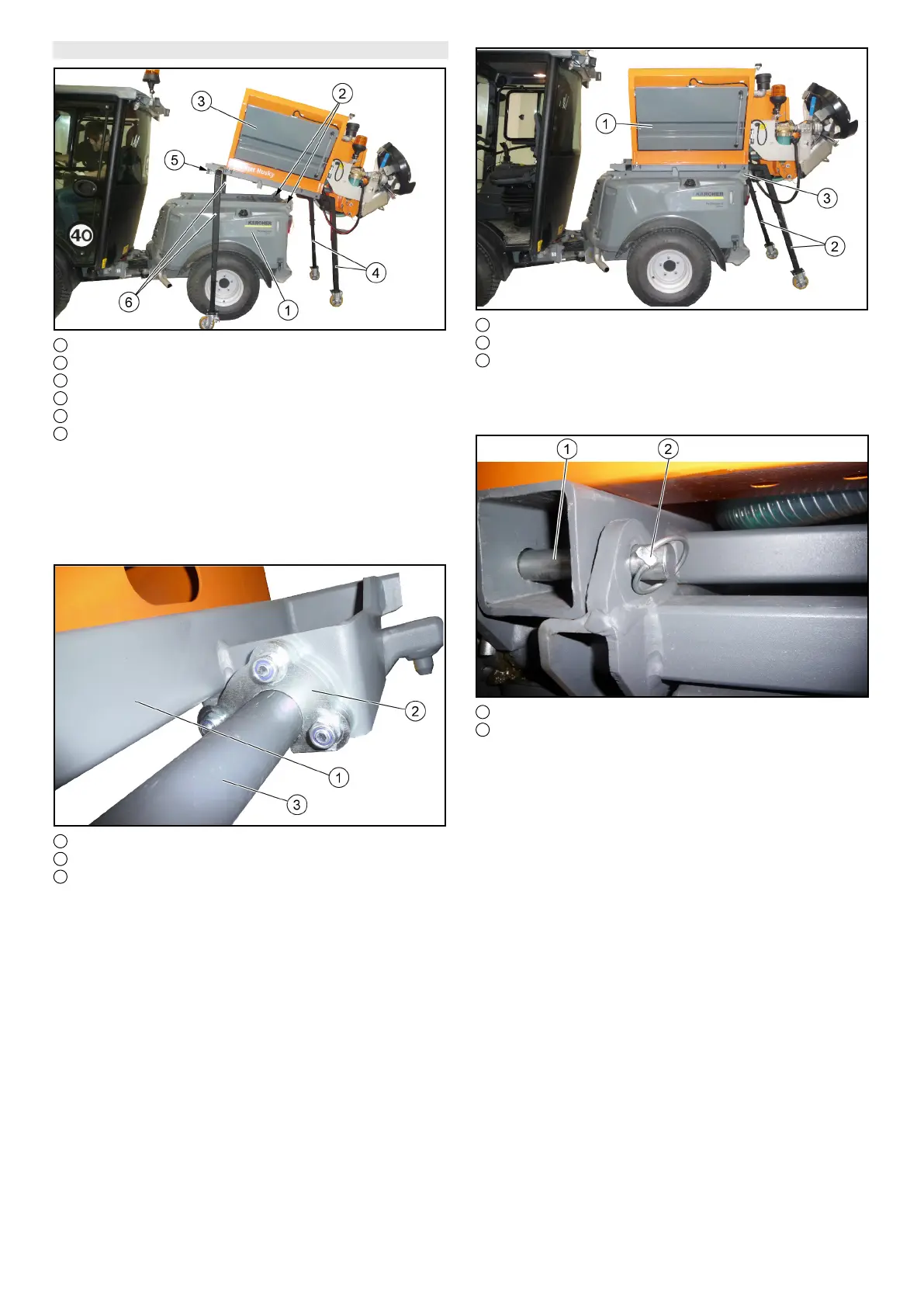

9.4.4 Colocación del accesorio en el vehículo
1 Parte trasera del vehículo
2 Pernos de seguridad con grapas de seguridad (2)
3 Accesorio
4 Apoyos traseros
5 Ganchos de fijación (2)
6 Apoyos delanteros
1. Extraiga los pernos de seguridad del alojamiento ubica-
dos a la izquierda y a la derecha (los pernos y las gra-
pas de seguridad forman parte del alojamiento).
2. Introduzca la parte trasera del vehículo en posición cen-
trada y paralela (con cuidado) por debajo del accesorio
colocado sobre los apoyos hasta llegar al final.
1 Bastidor intercambiable del accesorio
2 Ganchos de fijación (2)
3 Alojamiento
3. Eleve el alojamiento con cuidado hasta que los pies de
apoyo delanteros dejen de estar en contacto con el sue-
lo; asegúrese al mismo tiempo de que los ganchos de
fijación encajan en el alojamiento.
4. A continuación, compruebe que los ganchos de fijación
están bien sujetos.
5. Retire los apoyos delanteros del accesorio.
1 Accesorio
2 Apoyos traseros
3 Fijaciones del accesorio (2)
6. Móntese en la cabina y descargue el alojamiento por
completo.
7. Retire los apoyos traseros del accesorio.
1 Pernos de seguridad (2)
2 Grapas de seguridad (2)
8. Asegure el accesorio a la izquierda y a la derecha (los
pernos y las grapas de seguridad forman parte del alo-
jamiento).
Durante el primer montaje o al cambiar de vehículo por-
tador, debe ajustarse la fijación; véase el apartado 9.4.3
Ajuste de la fijación.
9. Realice las conexiones hidráulicas y eléctricas tras el
montaje en la parte trasera del vehículo.
