Kärcher MIC 50 - Bedienkonsole Vorne MIC 50; MIC 70; Bedienkonsolen

18 Deutsch

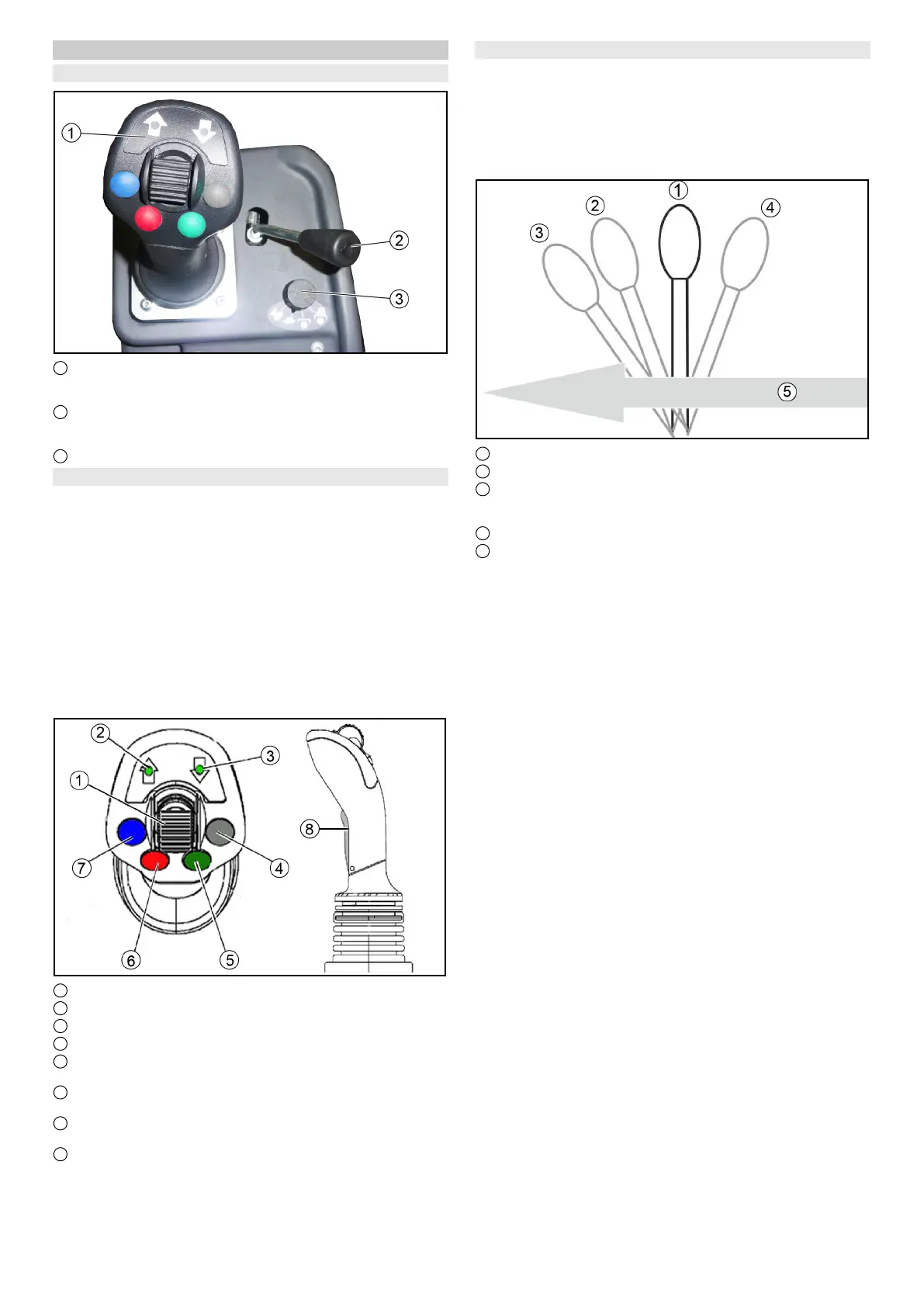

6.11 Bedienkonsolen
6.11.1Bedienkonsole vorne MIC 50 / MIC 70
1 Joystick
Mit dem Joystick werden alle vorderen Anbaugeräte ge-
steuert.
2 Bedienhebel
Mit dem Bedienhebel werden die hinteren Anbaugeräte
gesteuert.
3 Vorwahl Fahrprogramme
Joystick
Mit dem Joystick werden alle vorderen Anbaugeräte ge-
steuert.
Der Joystick kann in X-Richtung und in Y-Richtung bewegt
werden.
 Bewegungen in X-Richtung (links und rechts) steuern
die angeschlossenen Anbaugeräte.
Bewegungen in Y-Richtung (vorne und hinten) heben
oder senken den Frontgeräteträger an dem das Anbau-
gerät befestigt ist.
 Zum Aktivieren / Deaktivieren der Schwimmstellung
(AUX rot oder blau) die entsprechende Taste auf dem
Joystick drücken.
1 Fahrtrichtungswahlschalter
2 Anzeige Fahrtrichtungsvorwahl „vorwärts“
3 Anzeige Fahrtrichtungsvorwahl „rückwärts“
4 Nicht belegt
5 Doppeltwirkender Hydraulikanschluss
AUX grün
6 Doppeltwirkender Hydraulikanschluss
Schwimmstellung AUX rot
7 Doppeltwirkender Hydraulikanschluss
Schwimmstellung AUX blau
8 AUX blau
Bedienhebel
Je nach Aktivierung des Umschalters „AUX Hinten/Anbau-
rahmen mit Kippvorrichtung“ wird der Bedienhebel einge-
setzt für:
 Steuerung der hinteren Anbaugeräte
 Anheben und Senken des Anbaurahmens mit Kippvor-
richtung
1 Neutralstellung
2 Absenken und niederdrücken, Hebel rastet nicht ein
3 Abgesenkt in Schwimmstellung, Hebel rastet ein
Hinweis
Anbaugerät folgt dem Boden (z.B. Besen)
4 Anheben, Hebel rastet nicht ein
5 Fahrtrichtung Vorwärts
