Deutsch 11
6.4 Hydraulische und elektrische Anschlüsse
Begriffsdefinition Hydraulische PTO
Power Take Off = Hydraulische Kraftabgabe
Begriffsdefinition AUX
Auxilliary = Zusatzsteuerventil
Begriffsdefinition Elektrische PTO
Power Take Off = Elektrische Kraftabgabe

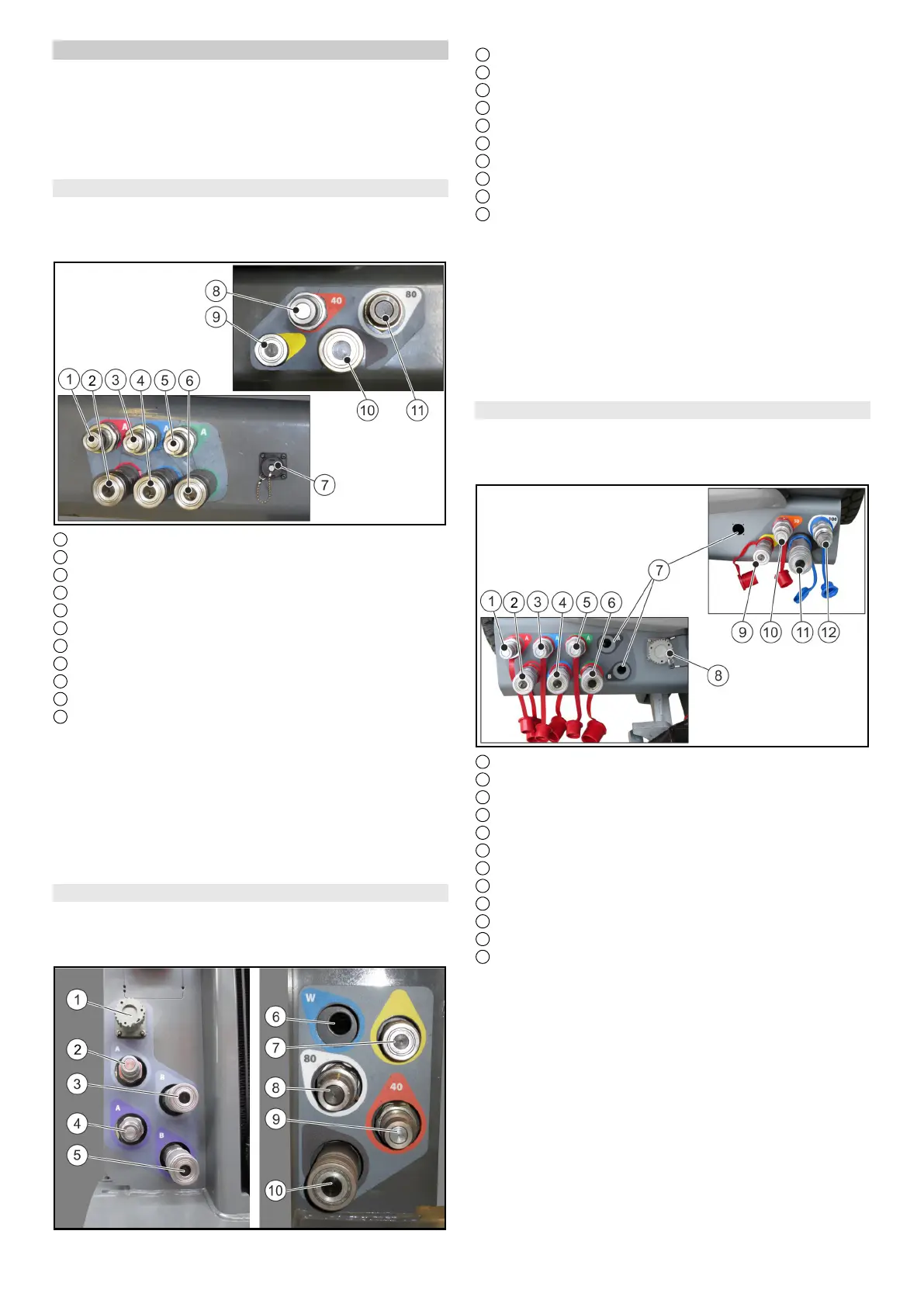

6.4.1 Anschlüsse Frontanbaugerät MIC 50
Hinweis
Wenn Sie einen Anschluss nicht verwenden, bringen Sie
die Staubkappe zum Schutz an.
1 AUX 1+ (A - rot)
2 AUX 1- (B - rot)
3 AUX 2+ (A - blau)
4 AUX 2- (B - blau)
5 AUX 3+ (A - grün)
6 AUX 3- (B - grün)
7 Elektrische PTO
8 Hydraulische PTO Vorlauf (40 Liter/min)
9 Lecköl
10 Hydraulische PTO Rücklauf
11 Hydraulische PTO Vorlauf (80 Liter/min)
Hinweis
Die Hydraulikanschlüsse AUX werden mit dem Joystick
angesteuert.
Hinweis
Die hydraulische PTO wird aktiviert mit dem Wahlschalter
für hydraulische PTO in der Bedienkonsole.
Beschreibung des Wahlschalters siehe Kapitel 6.11.2 Be-
dienkonsole Mitte MIC 50.
6.4.2 Anschlüsse Heckanbaugerät MIC 50
Hinweis
Wenn Sie einen Anschluss nicht verwenden, bringen Sie
die Staubkappe zum Schutz an.
1 Elektrische PTO
2 AUX + (A - grau)*
3 AUX - (B - grau)*
4 AUX + (A - violett)
5 AUX - (B - violett)
6 Aussparung (vorbereitet für optionalen Anschluss)
7 Lecköl
8 Hydraulische PTO Vorlauf (80 Liter/min)
9 Hydraulische PTO Vorlauf (40 Liter/min)
10 Hydraulische PTO Rücklauf
* optional
Hinweis
Die Hydraulikanschlüsse AUX werden mit dem Bedienhe-
bel angesteuert.
Hinweis
Die hydraulische PTO wird aktiviert mit dem Wahlschalter
für hydraulische PTO in der Bedienkonsole.
Beschreibung des Wahlschalters siehe Kapitel 6.11.2 Be-
dienkonsole Mitte MIC 50.
6.4.3 Anschlüsse Frontanbaugerät MIC 70
Hinweis
Wenn Sie einen Anschluss nicht verwenden, bringen Sie
die Staubkappe zum Schutz an.
1 AUX 1+ (A - rot)
2 AUX 1- (B - rot)
3 AUX 2+ (A - blau)
4 AUX 2- (B - blau)
5 AUX 3+ (A - grün)
6 AUX 3- (B - grün)
7 Aussparungen (vorbereitet für optionale Anschlüsse)
8 Elektrische PTO
9 Lecköl
10 Hydraulische PTO Vorlauf (50 Liter/min)
11 Hydraulische PTO Rücklauf
12 Hydraulische PTO Vorlauf (100 Liter/min)
Hinweis
Die Hydraulikanschlüsse AUX werden mit dem Joystick
angesteuert.
Hinweis
Die hydraulische PTO wird aktiviert mit dem Wahlschalter
für hydraulische PTO in der Bedienkonsole.
Beschreibung des Wahlschalters siehe Kapitel 6.11.3 Be-
dienkonsole Mitte MIC 70.
