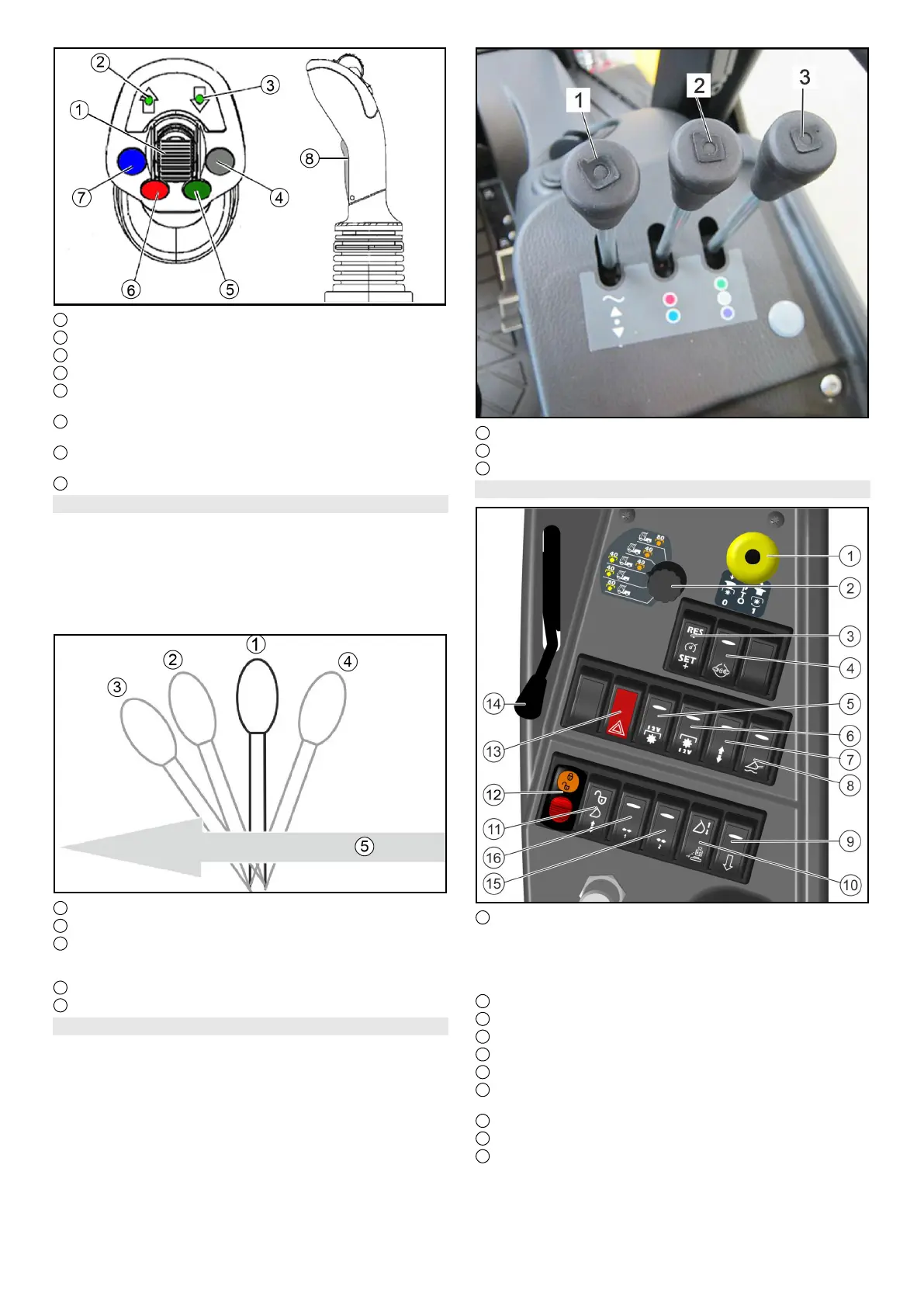

Kärcher MIC 50 - Bedieningsconcole Midden MIC 50

212 Nederlands
1 Rijrichtingsschakelaar
2 Indicatie rijrichtingskeuze "vooruit"
3 Indicatie rijrichtingskeuze "achteruit"
4 Niet bezet
5 Dubbel werkende hydraulische aansluiting
AUX groen
6 Dubbel werkende hydraulische aansluiting
Zweefstand AUX rood
7 Dubbel werkende hydraulische aansluiting
Zweefstand AUX blauw
8 AUX blauw
Bedieningshendel
Afhankelijk van de activering van de omschakelaar "AUX
achter/aanbouwframe met kantelinrichting" wordt de be-
dieningshendel ingezet voor:
 Besturing van de achterste aanbouwapparaten
 Optillen en neerlaten van het aanbouwframe met kante-
linrichting
1 Neutrale stand
2 Neerlaten en neerdrukken, hendel klikt niet vast
3 Neergelaten in zweefstand, hendel klikt vast
Instructie
Aanbouwapparaat volgt de bodem (bijv. bezem)
4 Optillen, hendel klikt niet vast
5 Rijrichting vooruit
Bedieningshendel MDC-variant
Met de bedieningshendels worden de achterste aan-
bouwapparaten gestuurd.
1 Bedieningshendel voor fronthef
2 Bedieningshendel voor AUX rood / blauw
3 Bedieningshendel voor AUX groen / grijs / paars
6.11.2Bedieningsconcole midden MIC 50
1 PTO aan/uit
Stand 1: PTO inschakelen
Zwarte knop indrukken en aan toets trekken
PTO aan/uit
Stand 0: PTO uitschakelen
Toets naar onderen drukken
2 Keuzeschakelaar voor hydraulische PTO
3 Tempomaat
4 Differentieelgrendel
5 Elektrische PTO voor
6 Elektrische PTO achter
7 Omschakeling dubbel werkende besturingshydraulica
AUX "achter/aanbouwframe met kipfunctie"
8 Hoofdschakelaar zweefstand
9 Dumpventiel (snel neerlaten voor AUX achter)
10 Schakelaar ontlasting aanbouwapparaat (optioneel)
Instructie
Deze schakelaar is zowel voor de trillingsdemping als-
ook voor de ontlasting van het aanbouwapparaat be-
stemd (beide opties tegelijk functioneren niet)
