Français 133

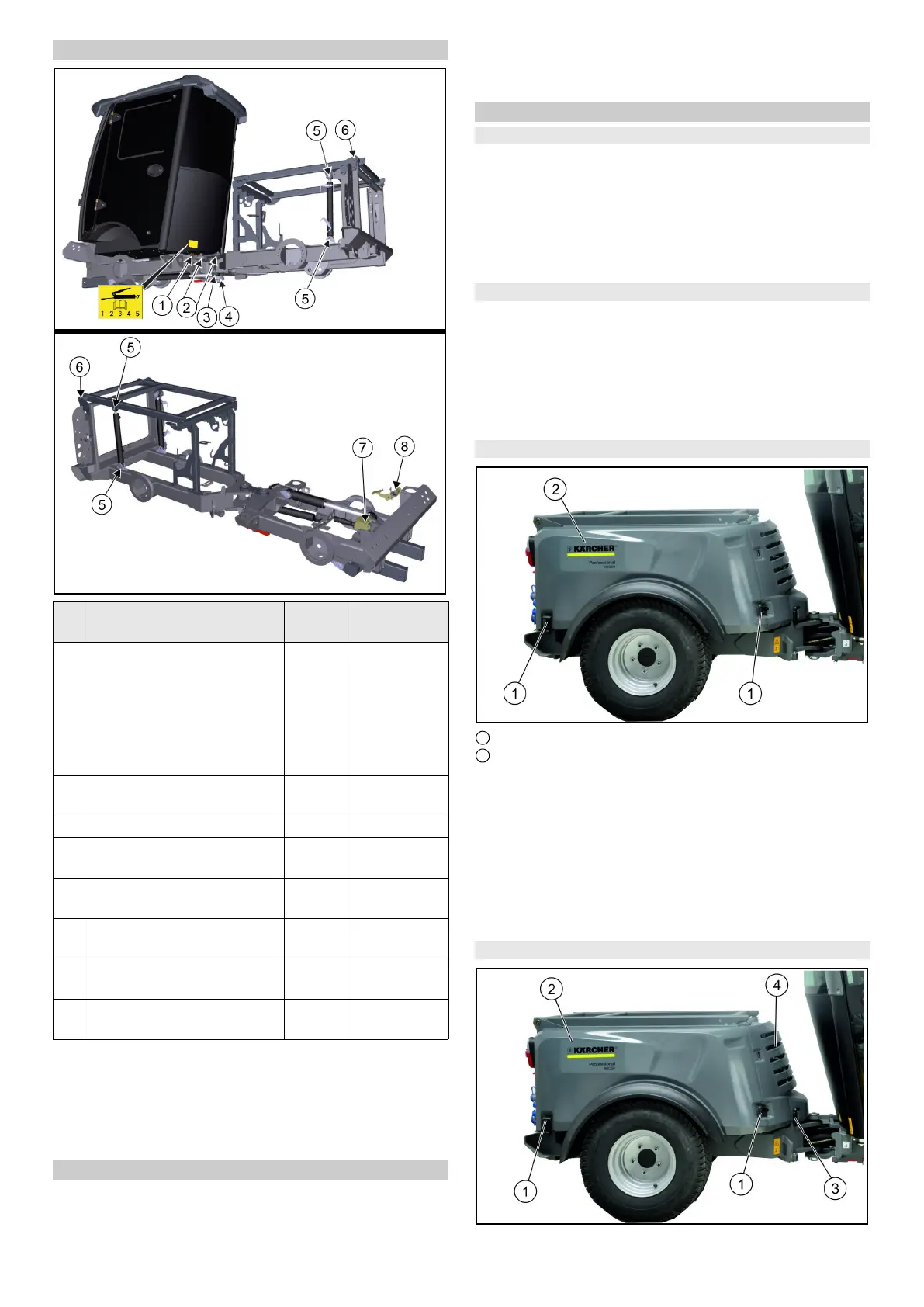

12.5 Plan de graissage
1 Utiliser de la graisse multi-usages de haute qualité.
2 Graisser les graisseurs avec la pompe à graisse confor-
mément aux intervalles de graissage indiqués dans le
tableau.
3 Veiller à ce que les courroies restent propres et non
graisseuses.
12.6 Préparation des travaux de maintenance
1. Placer le véhicule sur une surface plane.
2. Mettre le régime moteur au point mort.
3. Couper le contact et retirer la clé de contact.
4. Bloquer le véhicule contre le roulement.
5. Mettre l'interrupteur principal sur la position 0.
12.7 Travaux de maintenance
12.7.1Lever le cadre de montage
Remarque
Le cadre de montage surélevé est automatiquement fixé
par une valve spéciale sur le côté du véhicule. Une couver-
ture manuelle n'est pas nécessaire.
1. Mettre la vanne de permutation en position cadre de
montage.
2. Lever complètement le cadre de montage.
12.7.2Habillages/panneaux
몇 AVERTISSEMENT
Risque de brûlures sur les surfaces très chaudes
Laissez le véhicule refroidir suffisamment avant de dé-
monter les panneaux/habillages.
Remarque
Plusieurs tâches d'entretien nécessitent le retrait des pan-
neaux/habillages.
12.7.3Panneaux latéraux
1 Verrou du panneau latéral
2 Panneau latéral
Démontage du panneau latéral :
1 Ouvrir les deux verrous.
2 Soulever le panneau latéral et le retirer vers le côté.
Montage du panneau latéral :
1 Engager le panneau latéral par le côté.
2 Accrocher le bord supérieur du panneau latéral dans la
rainure de fixation.
3 Pousser le panneau latéral pour l'installer en position, et
le sécuriser avec les verrous.
12.7.4Panneau avant
Point de graissage Quanti-
té
Intervalle
1 Barre de graissage centrale
pour
Palier tournant
Vérin de levage du rele-
vage avant
Palier avant du vérin de
direction
1 tous les jours
2 Articulation au milieu du vé-
hicule
2 tous les jours
3 Vérin de direction 2 tous les jours
4 Palier inférieur de l'articula-
tion
1 tous les jours
5 Vérin de levage de la plate-
forme élévatrice
4toutes les
25 h
6 Palier tournant de la plate-
forme élévatrice
2 tous les jours
7 Pédale d'accélération 1 toutes les
100 h
8 Levier de renvoi pédale de
freinage
1toutes les
100 h
