178 Italiano

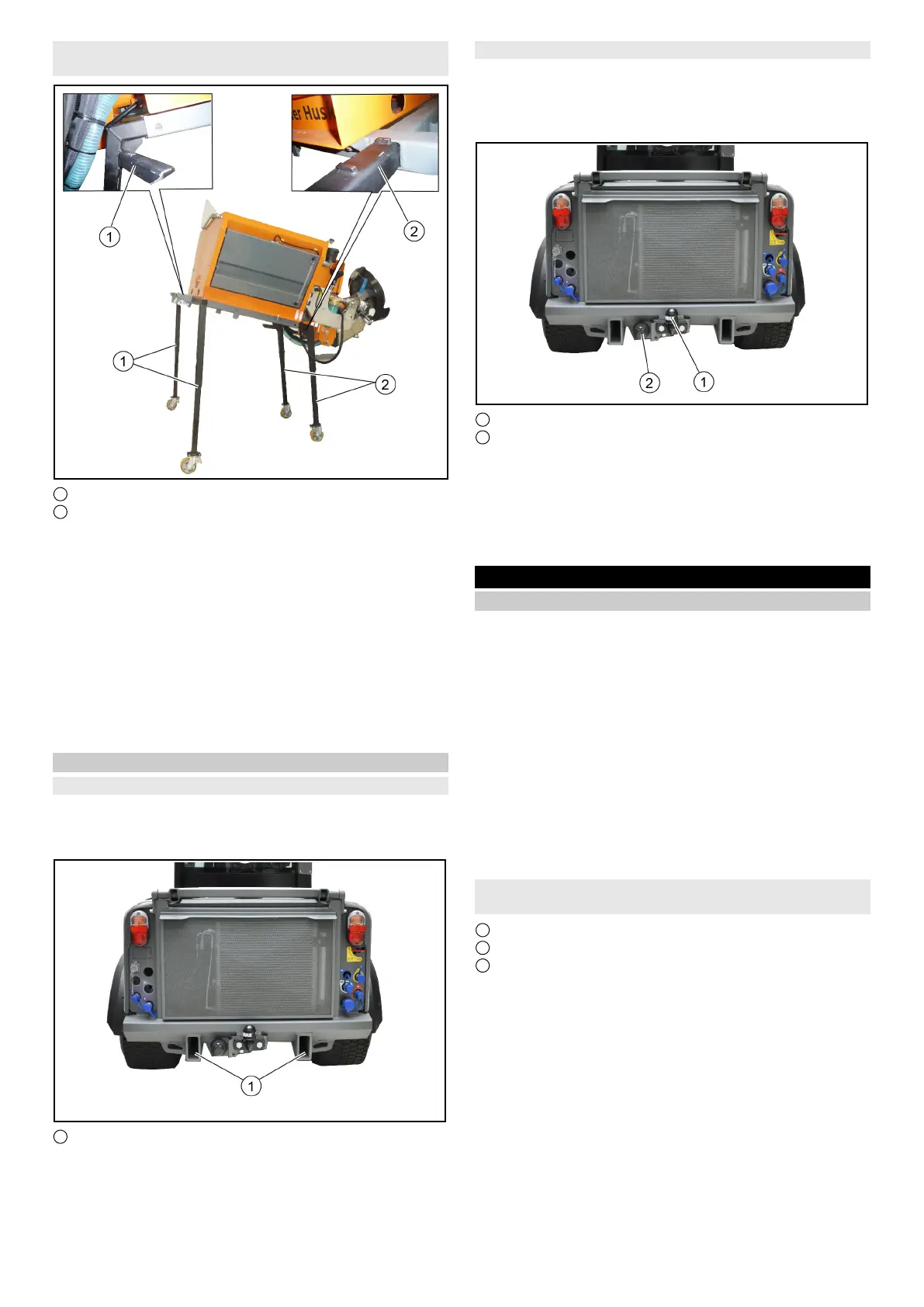

9.4.5 Rimuovere l'apparecchio assemblato dal
veicolo
1 Puntelli anteriori
2 Puntelli posteriori
1. Abbassare i telai di assemblaggio.
2. Scollegare i collegamenti idraulici ed elettrici dalla
smontaggio.
3. Estrarre i dadi di sicurezza a sinistra e a destra.
4. Inserire entrambi i puntelli posteriori fino al montaggio.
5. Sollevare il telaio d'assemblaggio fino a quando i pun-
telli posteriori siano integrabili.
6. Salire e abbassare completamente il telaio di assem-
blaggio.
7. Inserire entrambi i puntelli anteriori fino al montaggio.
8. Abbassare il telaio d'assemblaggio.
9. Portare fuori con attenzione il veicolo.
9.5 Opzioni di montaggio posteriori
9.5.1 Telaio posteriore
Contrappesi e determinate attrezzature smontabili posso-
no essere montate direttamente sul telaio per attrezzature
smontabili.
1 Telaio d'assemblaggio
1. Inserire l'apparecchio assemblato nel telaio e fissarlo
con 2 viti.
9.5.2 Gancio di traino
ATTENZIONE
Nell'azione di agganciare e di sganciare, fare attenzione
che non ci sia nessuno nell'area di pericolo.
1 Gancio di traino
2 Presa per rimorchio
Nota
Carico verticale consentito e carico rimorchiabile, vedere .
Possono essere agganciati soltanto rimorchi con dispositi-
vo di freni ad inerzia.
Il carico verticale dipende dal dispositivo di agganciamento
e dai pneumatici.
10 Trasporto
10.1 Caricamento veicolo
PERICOLO
Pericolo di lesioni a causa del trasporto sbagliato
Prestare attenzione al peso del veicolo.
Guidare il veicolo lentamente e con attenzione verso il vei-
colo di trasporto.
ATTENZIONE
Danneggiamento del veicolo
Non caricare l'apparecchio con la gru.
Non utilizzare alcun carrello elevatore.
1. Condurre il veicolo a bassa velocità verso il veicolo di
trasporto.
Nota
Se il veicolo non è pronto a viaggiare, vedere il capitolo
10.2 Rimorchiare il veicolo.
10.1.1Applicare la sicura di trasporto
sull'articolazione a snodo
1 Bulloni con coppiglie di sicurezza
2 Sicura di trasporto
3 Alloggiamento sicura di trasporto
2. Estrarre le coppiglie di sicurezza.
3. Estrarre entrambi i bulloni.
4. Tirare la sicura di trasporto dall'alloggiamento.
5. Applicare la sicura di trasporto.
6. Inserire i bulloni.
7. Fissare i bulloni con coppiglie di sicurezza.
