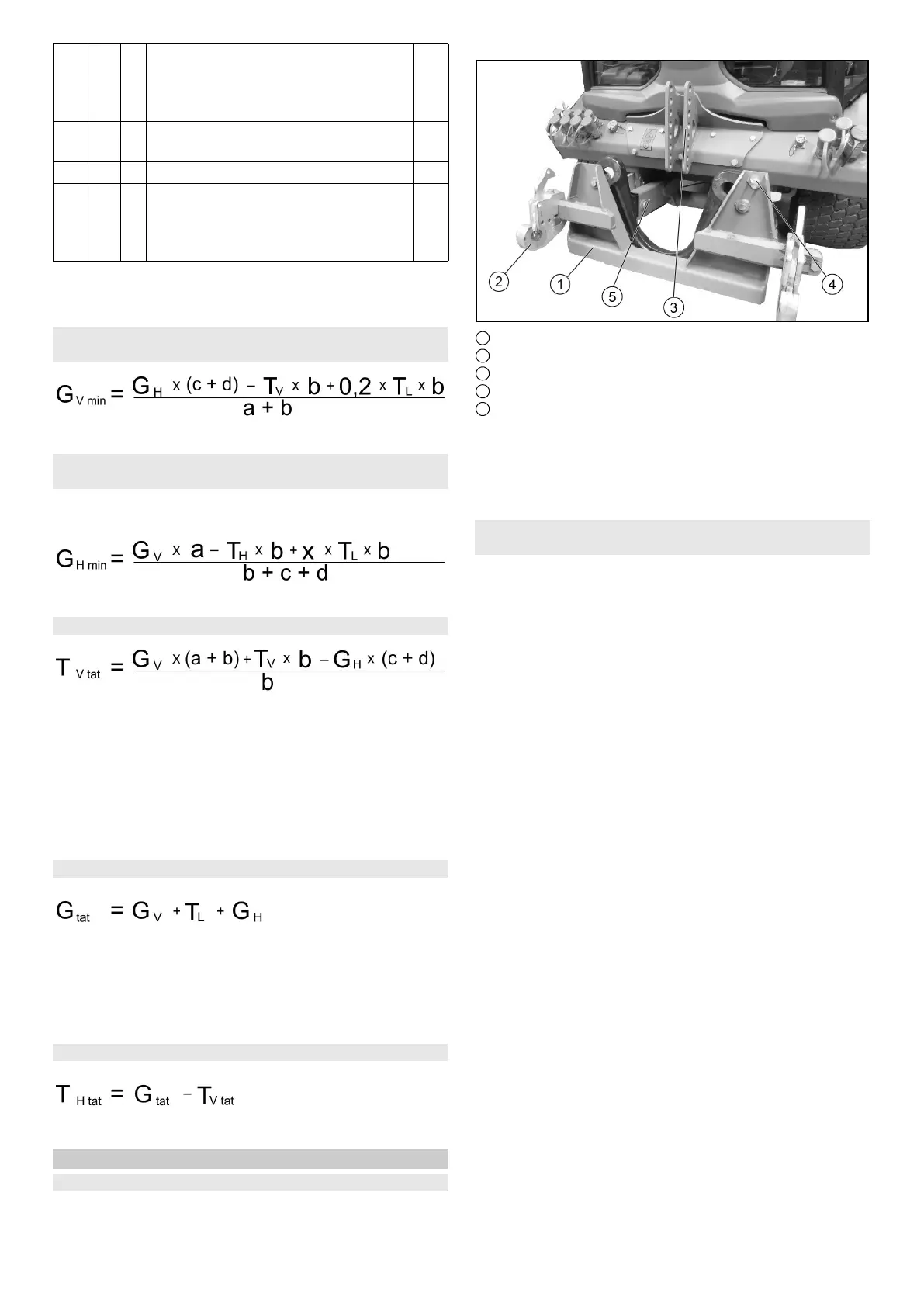

9.2.1 Calcolo dello zavorramento minimo anteriore
delle attrezzature a montaggio posteriore
1. Inserire i risultati nella tabella.
9.2.2 Calcolo dello zavorramento minimo posteriore
delle attrezzature a montaggio anteriore
Per il valore "x" verificare le indicazioni del produttore, in
mancanza di indicazioni, x = 0,45.
1. Inserire i risultati nella tabella.
9.2.3 Calcolo del carico effettivo dell'asse anteriore
1. Nel caso in cui l'attrezzatura a montaggio anteriore(GV)
non raggiunga lo zavorramento anteriore richiesto (GV
min), il peso dell'attrezzatura a montaggio anteriore de-
ve essere elevato al peso dello zavorramento minimo
della parte anteriore.
2. Inserire nella tabella il carico dell'asse anteriore consen-
tito effettivamente calcolato e quello indicato nelle istru-
zioni per l'uso del macchinario di lavoro.
9.2.4 Calcolo del peso effettivo totale
1. Nel caso in cui l'attrezzatura a montaggio posteriore
(GH) non raggiunga lo zavorramento posteriore richie-
sto (GH min), il peso dell'attrezzatura a montaggio po-
steriore deve essere elevato al peso dello zavorramento
minimo della parte posteriore.
9.2.5 Calcolo del carico effettivo dell'asse posteriore
1. Inserire i risultati nella tabella.
9.3 Opzioni di montaggio anteriore
9.3.1 Alloggiamento a 3 punti (opzionale)
L'alloggiamento a 3 punti viene montato sul sollevatore
frontale e viene fissato con 2 bulloni.
Possiede una regolazione della pendenza.
1 Alloggiamento a 3 punti
2 Braccio inferiore
3 Fissaggio per il braccio superiore
4 Bulloni della regolazione della pendenza
5 Bulloni del fusibile del sollevatore frontale
Regolazione della pendenza
1. Estrarre i bulloni della regolazione di pendenza, l'appa-
recchio assemblato può oscillare.
2. Quando l'apparecchio assemblato è totalmente elevato,
l'apparecchio è orientato in orizzontale.
9.3.2 Aggiungere l'apparecchio assemblato
all'alloggiamento a 3 punti
AVVERTIMENTO
Pericolo di lesioni a causa delle attrezzature smonta-
bili
Non spostare o montare alcuna attrezzatura smontabile in
caso di presenza di persone nell'area di pericolo.
PRUDENZA
Pericolo di danneggiamento in caso di montaggio sba-
gliato
In seguito al montaggio delle attrezzature smontabili, veri-
ficare se nel sollevamento non vi siano danni alla cabina
del conducente o ai componenti.
ATTENZIONE
Al fine di evitare montaggi sbagliati, osservare i grafici e le
istruzioni di montaggio.
Nota
Prevedere spazio sufficiente per la cabina del conducente
o accessori. Devono essere esclusi contatti.
Prestare attenzione al peso dell'apparecchio assemblato.
Applicare, quanto più vicino possibile al veicolo, gli acces-
sori pesanti.
1. Avvicinarsi all'apparecchio assemblato.
2. Collegare il braccio inferiore con l'apparecchio assem-
blato.
3. Fissare l'apparecchio assemblato con 2 bulloni e mette-
re in sicurezza i bulloni con coppiglie di sicurezza.
4. Collegare il braccio superiore con l'apparecchio assem-
blato e metterlo in sicurezza.
Prestare attenzione alla descrizione seguente relativo al
montaggio corretto / difettoso del braccio superiore.
Montaggio difettoso del braccio superiore
a (m) = Distanza tra il baricentro dell'attrezza-
tura a montaggio anteriore (zavorra-
mento anteriore) e l'asse anteriore
centrale, max. = 0,86 m
**
***
b (m) = Interasse del veicolo *
***
c(m)=0,56
d (m) = Distanza tra il punto di attacco centrale
dal lato dell'apparecchio e il baricentro
dell'attrezzatura a montaggio posterio-
re / dello zavorramento posteriore
**
***
