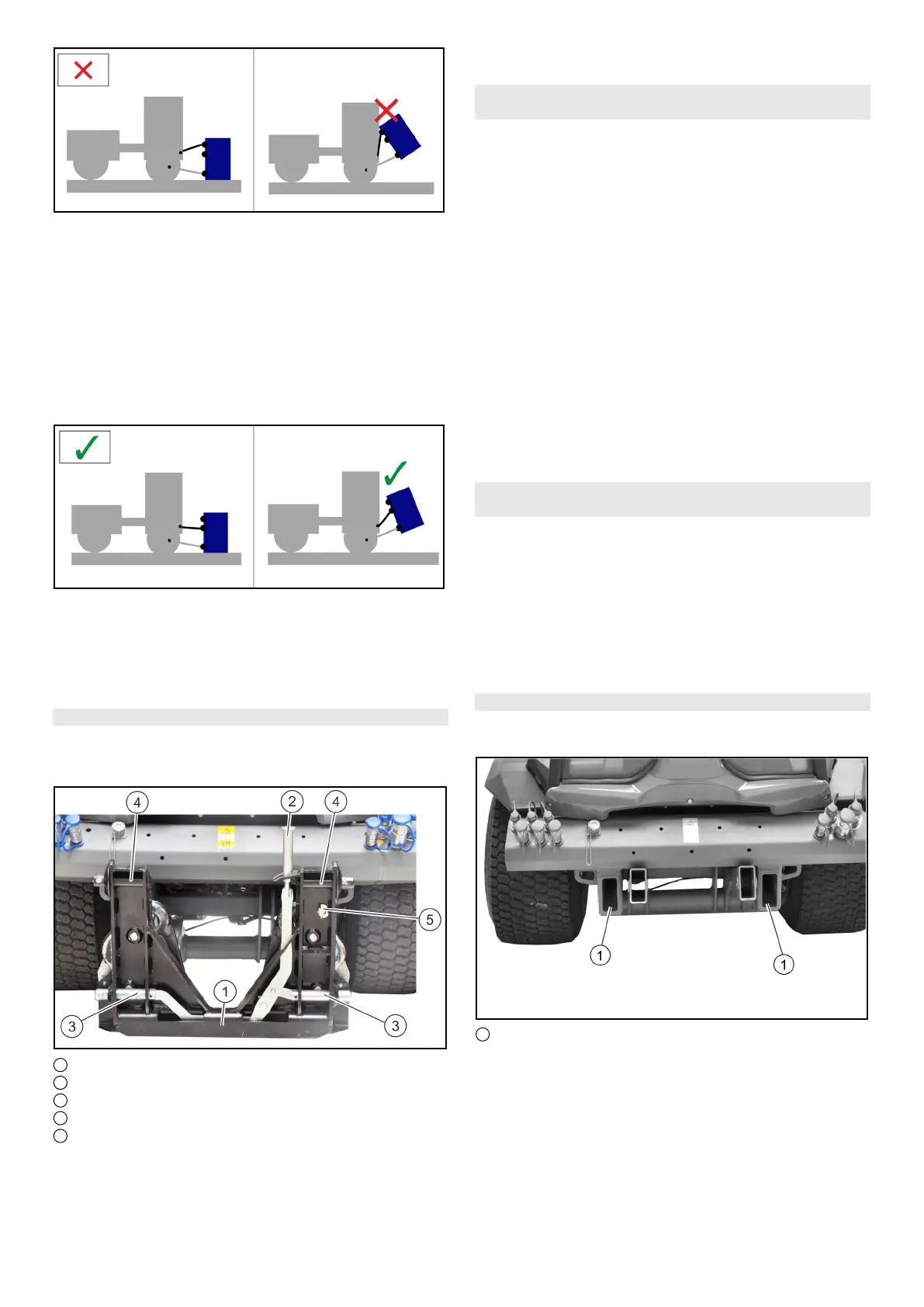

Italiano 175
1 Il collegamento superiore (braccio superiore) del veicolo
all'apparecchio assemblato non è montato correttamen-
te. L'angolo del fissaggio inferiore diverge troppo.
2 Se l'apparecchio assemblato viene alzato in questo mo-
do, questo porta a una chiusura improvvisa nella dire-
zione della cabina di guida e, di conseguenza, a un
danneggiamento del parabrezza o di altri componenti.
3 Tanto più grande è la divergenza dell'angolo dal fissag-
gio superiore a quello inferiore, tanto più l'apparecchio
assemblato si inclina all'indietro al sollevamento.
Montaggio corretto del braccio superiore
1 Il collegamento superiore del veicolo all'apparecchio as-
semblato è montato correttamente. L'angolo del colle-
gamento è molto più piatto del collegamento montato in
modo scorretto. In questo modo si evita un danno alla
cabina del conducente al sollevamento delle attrezzatu-
re smontabili.
9.3.3 Alloggiamento a 4 punti (opzionale)
L'alloggiamento a 4 punti viene montato sul sollevatore
frontale e viene fissato con 2 bulloni.
Possiede una regolazione della pendenza.
1 Alloggiamento a 4 punti
2 Leva di bloccaggio centrale
3 Alloggiamento inferiore
4 Alloggiamento superiore
5 Bulloni della regolazione della pendenza
Regolazione della pendenza
1. Estratte i bulloni della funzione di inclinazione; l'appa-
recchio assemblato può oscillare.
2. Quando l'apparecchio assemblato è totalmente elevato,
l'apparecchio è orientato in orizzontale.
9.3.4 Aggiungere l'apparecchio assemblato
all'alloggiamento a 4 punti
몇 AVVERTIMENTO
Pericolo di lesioni a causa delle attrezzature smonta-
bili
Non spostare o montare alcuna attrezzatura smontabile in
caso di presenza di persone nell'area di pericolo.
1. Avvicinarsi all'apparecchio assemblato.
2. Abbassare il sollevatore frontale, fino a quando il punto
di aggancio superiore si trovi sotto gli alloggiamenti
dell'apparecchio assemblato.
3. Tirare la leva del bloccaggio centrale verso l'alto e pre-
mere verso destra, per aprire il bloccaggio.
4. Avvicinarsi all'apparecchio assemblato fino al contatto
degli alloggiamenti.
5. Muovere con attenzione il sollevatore frontale verso l'al-
to, fino a quando l'apparecchio assemblato è fissato ne-
gli alloggiamenti ed è sollevato.
6. Spingere di nuovo verso sinistra la leva del bloccaggio
centrale, la leva deve agganciarsi al supporto, per bloc-
care l'apparecchio assemblato.
9.3.5 Smontare l'apparecchio assemblato sugli
alloggiamento a 4 punti
1. Alzare l'apparecchio assemblato dal terreno.
2. Sbloccare il bloccaggio centrale.
3. Abbassare l'alloggiamento a 4 punti con il sollevatore
frontale fino a quando gli alloggiamenti dell'apparecchio
assemblato siano liberi.
4. Allontanarsi dall'apparecchio assemblato.
5. Richiudere la leva del bloccaggio centrale, prima che
l'alloggiamento a 4 punti venga completamente solleva-
to verso l'alto.
9.3.6 Vista anteriore
Determinate attrezzature smontabili possono essere mon-
tate direttamente sul telaio per attrezzature smontabili.
1 Telaio d'assemblaggio
1. Inserire l'apparecchio assemblato nel telaio e fissarlo
con 2 viti.
