Français 113
Remarque
La pédale d'avance lente peut également servir à freiner
lorsqu'elle est enfoncée à fond.

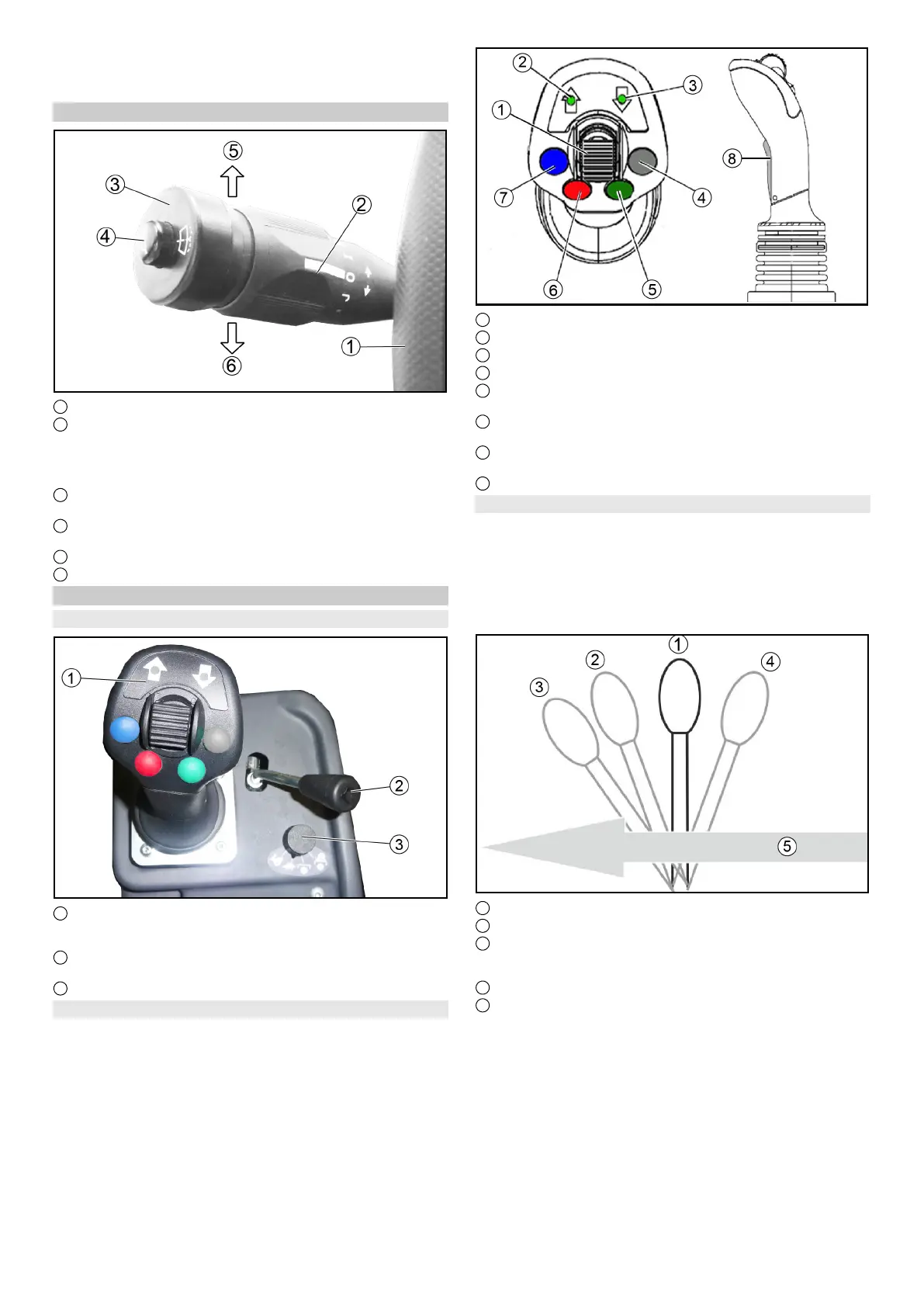

6.10 Commutateur multiple du volant
1 Volant
2 Essuie-glace
Position J : Cadencement
Position 0 : Arrêt
Position I : Normal
Position II : Rapide
3 Liquide lave-glace
Appuyer pour actionner
4 Klaxon
Appuyer pour actionner
5 Clignotant droit
6 Clignotant gauche
6.11 Consoles de commande
6.11.1Console de commande avant MIC 50 / MIC 70
1 Joystick
Tous les outils montés à l'avant sont commandés par le
joystick.
2 Levier de commande
Ce levier sert à commander les outils montés à l'arrière.
3 Présélection des programmes de vitesses
Joystick
Tous les outils montés à l'avant sont commandés par le
joystick.
Le joystick peut être actionné sur l'axe X ou Y.
Les mouvements sur l'axe X (vers la gauche et vers la
droite) sert à commander les outils montés connectés.
Les mouvements sur l'axe Y (vers l'avant et arrière)
servent à lever ou abaisser le support d'outil avant sur
lequel l'outil monté est fixé.
Pour activer/désactiver la position flottante (AUX rouge
et bleue), appuyer sur la touche correspondante du
joystick.
1 Sélecteur de sens de marche
2 Affichage de la présélection de marche avant
3 Affichage de la présélection de marche arrière
4 Non affecté
5 Raccord hydraulique à double action
AUX vert
6 Raccord hydraulique à double action
Position flottante AUX rouge
7 Raccord hydraulique à double action
Position flottante AUX bleue
8 AUX bleue
Levier de commande
Selon l'activation du sélecteur « AUX arrière/châssis d'ou-
til monté avec dispositif de basculement », le levier de
commande a les fonctions suivantes :
Commande des outils montés arrière
Levage et abaissement du châssis d'outil monté avec
dispositif de basculement
1 Point mort
2 Abaisser et enfoncer, le levier ne s'engage pas
3 Abaissé en position flottante, le levier s'engage
Remarque
L'outil monté suit le sol (ex : balai)
4 Lever, le levier ne s'engage pas
5 Sens de la marche, vers l'avant
