260 Español
6.11 Consolas de manejo

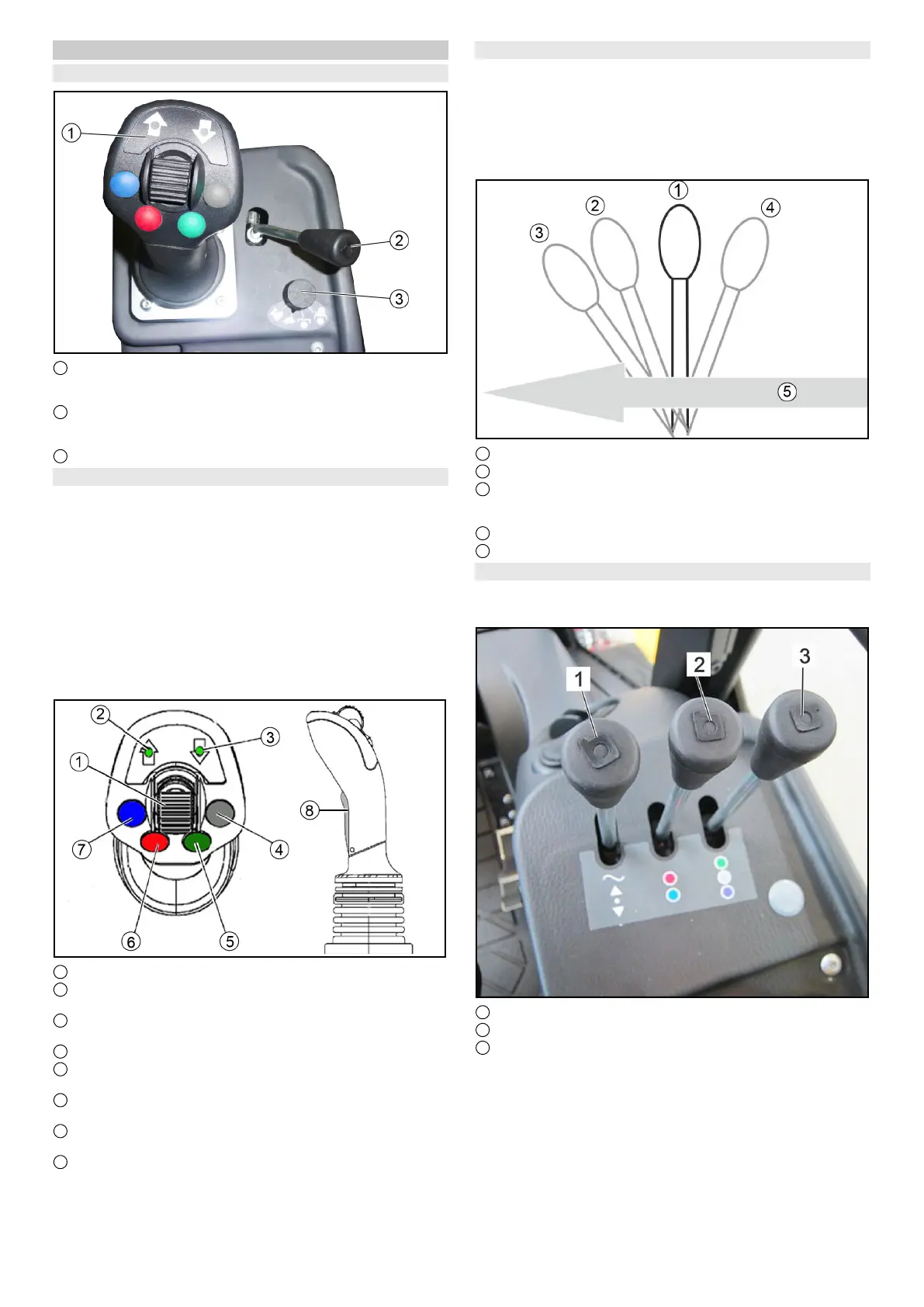

6.11.1Consola de manejo delantera MIC 50/MIC 70
1 Joystick
Con el joystick se controlan todos los accesorios delan-
teros.
2 Palanca de mando
Con la palanca de mando se controlan todos los acce-
sorios traseros.
3 Preselección de programas de usuario
Joystick
Con el joystick se controlan todos los accesorios delante-
ros.
El joystick puede moverse en la dirección X y la dirección
Y.
 Los movimientos en la dirección X (izquierda y derecha)
manejan los accesorios conectados.
Los movimientos en la dirección Y (delante y atrás) ele-
van o bajan el soporte de equipos delantero en el que
está fijado el accesorio.
 Para activar o desactivar la posición flotante (AUX rojo
o azul), pulse la tecla correspondiente del joystick.
1 Interruptor de selección de dirección de marcha
2 Indicador de preselección de dirección de marcha «Ha-
cia delante»
3 Indicador de preselección de dirección de marcha «Ha-
cia atrás»
4 Sin conexión
5 Conexión hidráulica de doble efecto
AUX verde
6 Conexión hidráulica de doble efecto
Posición flotante AUX rojo
7 Conexión hidráulica de doble efecto
Posición flotante AUX azul
8 AUX azul
Palanca de mando
Tras activar el conmutador «AUX trasero/bastidor de mon-
taje con función basculante», la palanca de mando se co-
loca para:
 Controlar los accesorios traseros
 Elevar y bajar el bastidor de montaje con función bascu-
lante
1 Posición neutra
2 Bajada y baja presión, la palanca no se encaja
3 Bajada en posición flotante, la palanca se encaja
Nota
Accesorio sigue el suelo (p. ej., escoba)
4 Elevación, la palanca no se encaja
5 Dirección de marcha hacia adelante
Palanca de mando variante MDC
Con las palancas de mando se controlan todos los acce-
sorios delanteros y traseros.
1 Palanca de mando para elevador de fuerza frontal
2 Palanca de mando para AUX rojo/azul
3 Palanca de mando para AUX verde/gris/violeta
