Deutsch 37

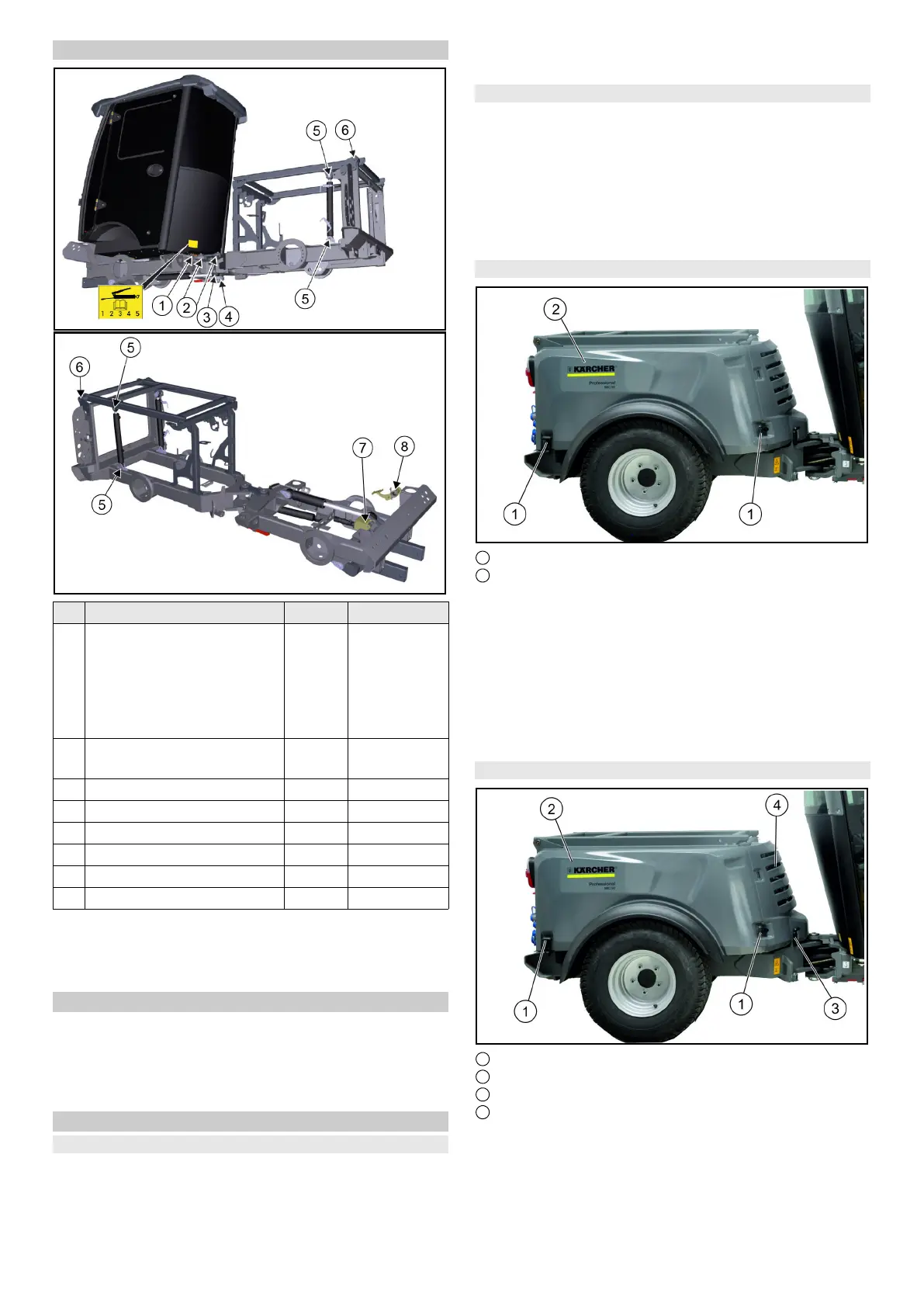

12.5 Schmierplan
1 Hochwertiges Mehrzweckfett verwenden.
2 Schmiernippel gemäß der Schmierintervalle (Tabelle)
mit der Fettpresse schmieren.
3 Keilriemen sauber und fettfrei halten.
12.6 Wartungsarbeiten vorbereiten
1. Fahrzeug auf einer ebenen Fläche abstellen.
2. Motordrehzahl auf Leerlauf stellen.
3. Zündung ausschalten und Zündschlüssel abziehen.
4. Fahrzeug gegen Wegrollen sichern.
5. Hauptschalter auf Position “0” stellen.
12.7 Wartungsarbeiten
12.7.1Anbaurahmen anheben
Hinweis
Der angehobene Anbaurahmen wird Fahrzeugseitig auto-
matisch durch ein spezielles Ventil gesichert. Eine manu-
elle Absicherung ist nicht notwendig.
1. Umschaltventil auf Stellung Anbaurahmen stellen.
2. Anbaurahmen ganz hochfahren.
12.7.2Verkleidungen / Abdeckungen
몇 WARNUNG
Verbrennungsgefahr durch heiße Oberflächen
Lassen Sie das Fahrzeug vor Abnehmen der
Verkleidungen / Abdeckungen ausreichend abkühlen.
Hinweis
Zur Durchführung verschiedener Wartungsarbeiten müs-
sen die Verkleidungen / Abdeckungen abgenommen wer-
den.
12.7.3Seitenabdeckungen
1 Verschluss Seitenabdeckung
2 Seitenabdeckung
Seitenabdeckung abnehmen:
1 Beide Verschlüsse öffnen.
2 Seitenabdeckung anheben und zur Seite herausziehen.
Seitenabdeckung anbringen:
1 Seitenabdeckung seitlich einführen.
2 Seitenabdeckung am oberen Rand in die Befestigungs-
nut einhängen.
3 Seitenabdeckung in die richtige Position schieben und
mit den Verschlüssen sichern.
12.7.4Vordere Abdeckung
1 Verschluss Seitenabdeckung
2 Seitenabdeckung
3 Verschluss vordere Abdeckung
4 Vordere Abdeckung
Vordere Abdeckung abnehmen:
1 Beide Seitenabdeckungen ausbauen.
2 Linken und rechten Verschluss der vorderen Abde-
ckung öffnen.
3 Vordere Abdeckung anheben und abnehmen.
Schmierpunkt Anzahl Intervall
1 Zentrale Schmierleiste für
Drehlager
Hubzylinder Frontkrafthe-
ber
Vorderes Lager Lenkzylin-
der
1 täglich
2 Knickgelenk in Fahrzeugmit-
te
2 täglich
3 Lenkzylinder 2 täglich
4 Unteres Lager Knickgelenk 1 täglich
5 Hubzylinder Hebeplattform 4 alle 25 h
6 Drehlager Hebeplattform 2 täglich
7 Fahrpedal 1 alle 100 h
8 Umlenkhebel Bremspedal 1 alle 100 h
