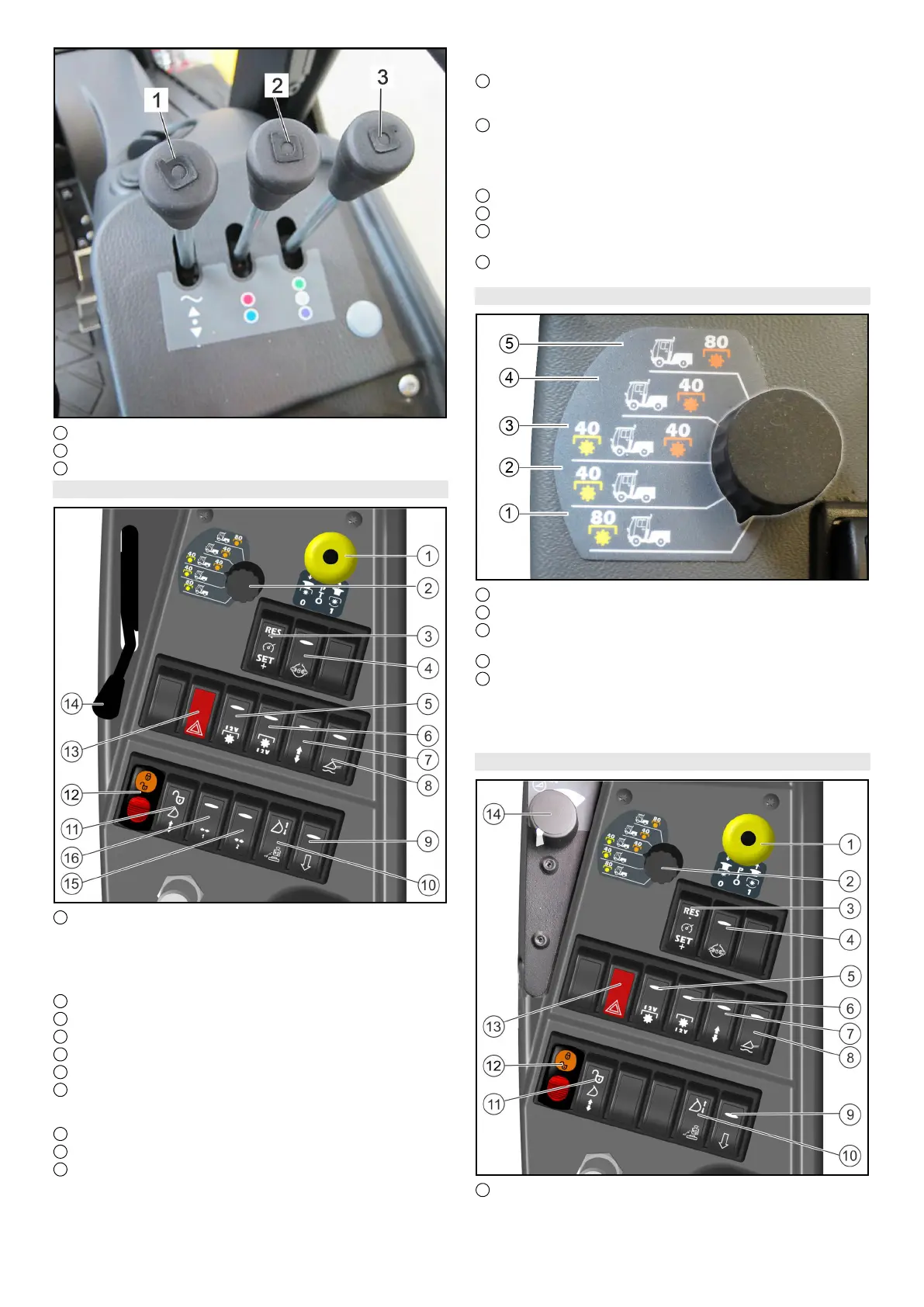

1 Leva di comando per sollevatore frontale
2 Leva di comando per AUX rosso / blu
3 Leva di comando per AUX verde / grigio / viola
6.11.2Console di comando centrale MIC 50
1 PTO on/off
Posizione 1: Accendere il PTO
Premere il pulsante nero e tirare il tasto
PTO on/off
Posizione 0: Spegnere il PTO
Premere il tasto verso il basso
2 Interruttore selettore per PTO idraulico
3 Limitatore di velocità
4 Bloccaggio del differenziale
5 PTO elettrico anteriore
6 PTO elettrico posteriore
7 Commutatore comando idraulico a doppio effetto AUX
"posteriore / telaio di assemblaggio con funzione di ri-
baltamento"
8 Interruttore principale posizione flottante
9 Pop-off (abbassamento veloce per AUX posteriore)
10 Interruttore scarico apparecchiature smontabili (opzio-
nale)
Nota
Questo interruttore è adibito sia allo smorzamento delle
vibrazioni, sia allo scarico delle apparecchiature smon-
tabili (le due opzioni non funzionano contemporanea-
mente)
11 Attivazione dello sblocco della paletta o della forcella
nell'apparecchio assemblato opzionale del caricatore
frontale
12 Bypassare l'interruttore posizione flottante (PTO utiliz-
zabile senza posizione flottante)
ATTENZIONE
Utilizzare soltanto con attrezzature smontabili che neces-
sitano di questa funzione!
13 Interruttore luce di emergenza
14 Leva di accelerazione - preselezione del regime motore
15 Interruttore 2: Commutatore AUX verde su grigio o viola
(solo variante MDC)
16 Interruttore 1: Commutatore AUX rosso su blu (solo va-
riante MDC)
Interruttore selettore per PTO idraulico
1 PTO idraulico (80 l/min, anteriore) attivato
2 PTO idraulico (40 l/min, anteriore) attivato
3 PTO idraulico (40 l/min, anteriore) e (40 l/min, posterio-
re) attivato
4 PTO idraulico (40 l/min, posteriore) attivato
5 PTO idraulico (80 l/min, posteriore) attivato
Con l'interruttore selettore, il collegamento corrispondente
del PTO idraulico viene azionato attivamente anteriormen-
te e posteriormente.
6.11.3Console di comando centrale MIC 70
1 PTO on/off
Posizione 1: Accendere il PTO
Premere il pulsante nero e tirare il tasto
