Kärcher MIC 50 - Bedieningsconcole Midden MIC 70; Bedieningsconsole Achter MIC 50

Nederlands 213
11 Vergrendelingsvrijgave van de graafbak of vork bij het
optionele aanbouwapparaat voorlader
12 Schakelaar zweefstand overbruggen (PTO bruikbaar
zonder zweefstand)
LET OP
Alleen met aanbouwapparaten gebruiken die deze functie
nodig hebben!
13 Waarschuwingsknipperschakelaar
14 Handgashendel - voorselectie van het motortoerental
15 Schakelaar 2: omschakelaar AUX groen naar grijs of
paars (alleen MDC-variant)
16 Schakelaar 1: omschakeling AUX rood naar blauw (al-
leen MDC-variant)
Keuzeschakelaar voor hydraulische PTO
1 Hydraulische PTO (80 l/min, voor) geactiveerd
2 Hydraulische PTO (40 l/min, voor) geactiveerd
3 Hydraulische PTO (40 l/min, voor) en (40 l/min, achter)
geactiveerd
4 Hydraulische PTO (40 l/min, achter) geactiveerd
5 Hydraulische PTO (80 l/min, achter) geactiveerd
Met de keuzeschakelaar wordt de desbetreffende aanslui-
ting van de hydraulische PTO voor en achter actief ge-
schakeld.

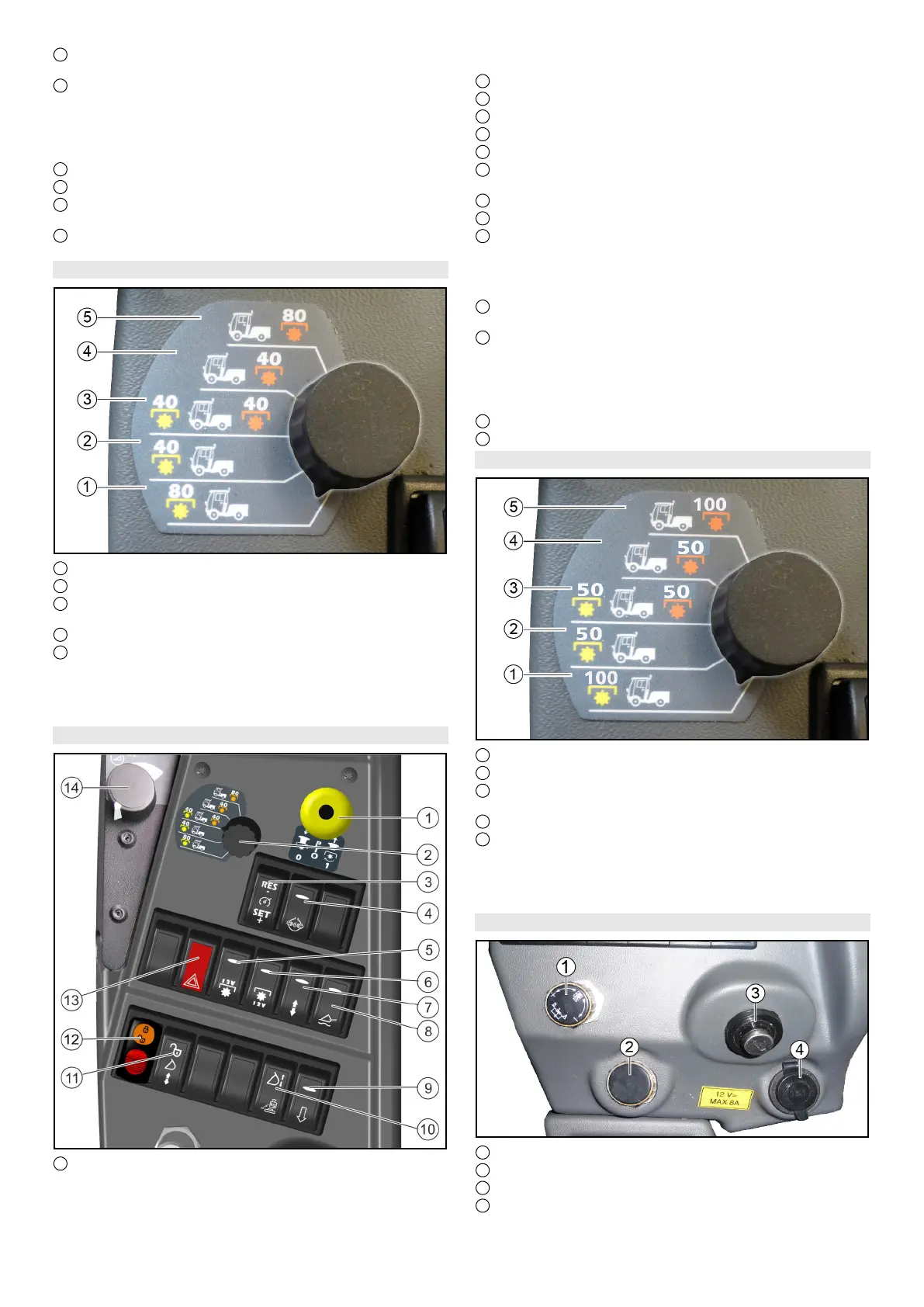

6.11.3Bedieningsconcole midden MIC 70
1 PTO aan/uit
Stand 1: PTO inschakelen
Zwarte knop indrukken en aan toets trekken
PTO aan/uit
Stand 0: PTO uitschakelen
Toets naar onderen drukken
2 Keuzeschakelaar voor hydraulische PTO
3 Tempomaat
4 Differentieelgrendel
5 Elektrische PTO voor
6 Elektrische PTO achter
7 Omschakeling dubbel werkende besturingshydraulica
AUX "achter/aanbouwframe met kipfunctie"
8 Hoofdschakelaar zweefstand
9 Dumpventiel (snel neerlaten voor AUX achter)
10 Schakelaar ontlasting aanbouwapparaat (optioneel)
Instructie
Deze schakelaar is zowel voor de trillingsdemping als-
ook voor de ontlasting van het aanbouwapparaat be-
stemd (beide opties tegelijk functioneren niet)
11 Vergrendelingsvrijgave van de graafbak of vork bij het
optionele aanbouwapparaat voorlader
12 Schakelaar zweefstand overbruggen (PTO bruikbaar
zonder zweefstand)
LET OP
Alleen met aanbouwapparaten gebruiken die deze functie
nodig hebben!
13 Waarschuwingsknipperschakelaar
14 Potentiometer - motortoerental
Keuzeschakelaar voor hydraulische PTO
1 Hydraulische PTO (100 l/min, voor) geactiveerd
2 Hydraulische PTO (50 l/min, voor) geactiveerd
3 Hydraulische PTO (50 l/min, voor) en (50 l/min, achter)
geactiveerd
4 Hydraulische PTO (50 l/min, achter) geactiveerd
5 Hydraulische PTO (100 l/min, achter) geactiveerd
Met de keuzeschakelaar wordt de desbetreffende aanslui-
ting van de hydraulische PTO voor en achter actief ge-
schakeld.
6.11.4Bedieningsconsole achter MIC 50
1 Draaiknop neerlaatsnelheid frontkrachttiller
2 Draaiknop ontlasting aanbouwapparaat (optioneel)
3 Contactslot
4 Extra contactdoos 12 V
