Português 321
1. Avançar até ao acessório.
2. Ligar o guidão inferior ao acessório.
3. Fixar o acessório com 2 pernos e segurar os pernos
com contrapinos de segurança.
4. Ligar o guidão superior ao aparelho e fixar.
Observar a seguinte descrição sobre a montagem cor-
reta/errada do guidão superior.

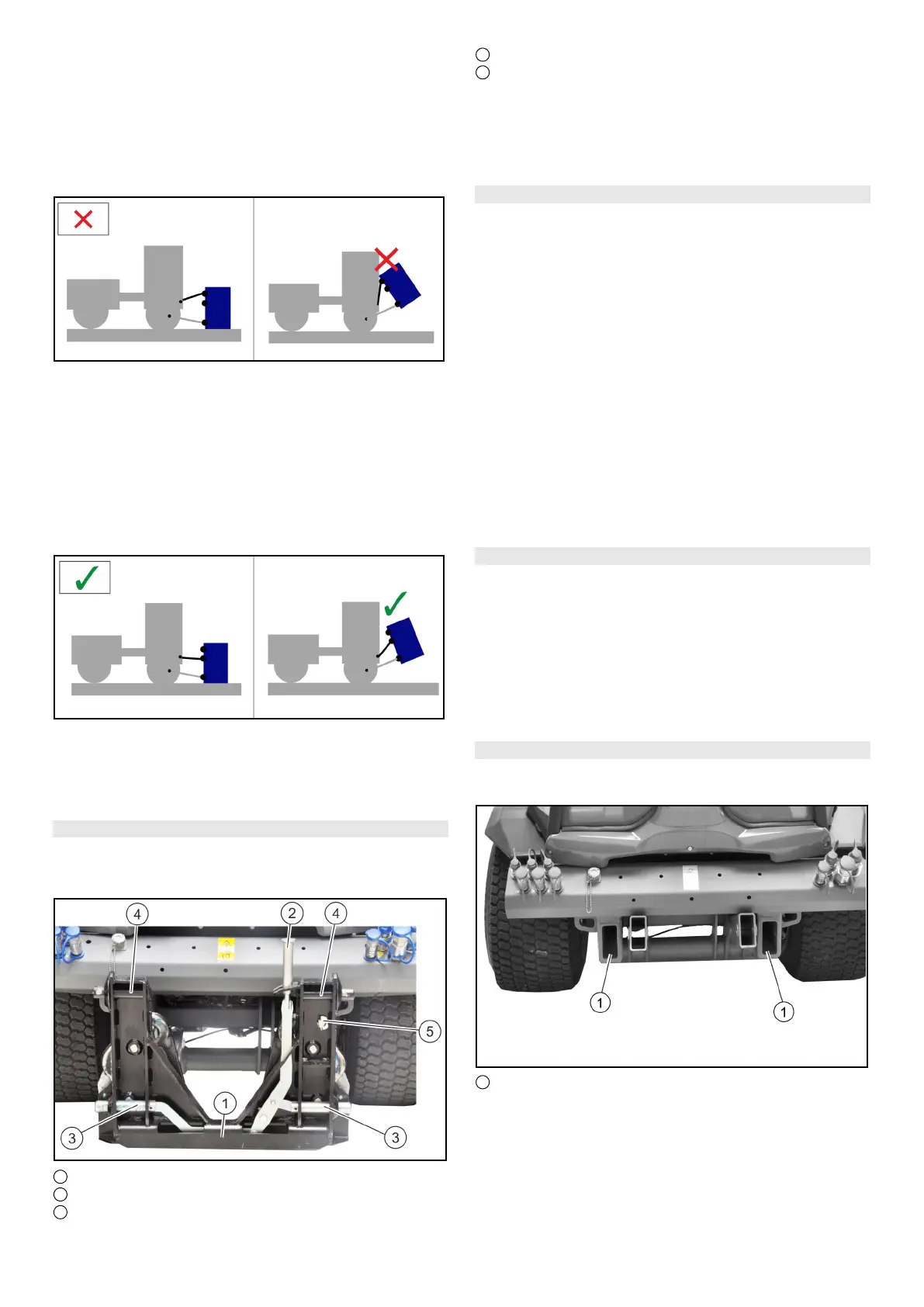

Montagem incorreta do guidão superior
1 A união superior (guidão superior) do veículo ao aces-
sório está montada corretamente. O ângulo diverge de-
masiado do cabo de fixação inferior.
2 Caso o acessório seja elevado, isso leva a um fecha-
mento repentino e assim a danos no vidro para-brisas
ou outros componentes.
3 Quanto mais o ângulo relativo ao cabo de fixação infe-
rior divergir, tanto mais o acessório será inclinado para
trás ao ser elevado.
Montagem correta do guidão superior
1 A união superior do veículo ao acessório está montada
corretamente. O ângulo da união é muito mais plano do
que aquando da união montada incorretamente. Isto
evita que, ao elevar o acessório, haja danos na cabina
do condutor.
9.3.3 Suporte de 4 pontos (opcional)
O suporte de 4 pontos é aplicado no sistema de levanta-
mento frontal e fixado com dois pernos.
Possui um ajuste de inclinação.
1 Suporte de 4 pontos
2 Alavanca de bloqueio central
3 Suporte inferior
4 Suporte superior
5 Pernos do ajuste de inclinação
Ajuste de inclinação
1. Remover os pernos de função inclinadora; o acessório
pode oscilar.
2. Quando completamente elevado, o aparelho é orienta-
do horizontalmente.
9.3.4 Montar o acessório no suporte de 4 pontos
몇 ATENÇÃO
Perigo de ferimento devido a acessórios
Não movimente nem monte acessórios se se encontrarem
pessoas na área de perigo.
1. Avançar até ao acessório.
2. Baixar o sistema de levantamento frontal até os pontos
de acoplamento superiores se encontrarem por baixo
dos do acessório.
3. Puxar a alavanca do bloqueio central para cima e em-
purrar para a direita para abrir o bloqueio.
4. Mover o veículo até ao acessório, até os suportes esta-
rem em contacto.
5. Mover o sistema de levantamento frontal cuidadosa-
mente para cima até o acessório estar fixo nos suportes
e levantado.
6. Voltar a empurrar a alavanca do bloqueio central para a
esquerda; a alavanca deve engatar no suporte para blo-
quear o acessório.
9.3.5 Desmontar o acessório no suporte de 4 pontos
1. Levantar o acessório do chão.
2. Desbloquear o bloqueio central.
3. Com o sistema de levantamento frontal, baixar o supor-
te de 4 pontos até os suportes dos acessórios estarem
livres.
4. Afastar o veículo do acessório.
5. Voltar a fechar a alavanca do bloqueio central, antes
que o suporte o suporte de 4 pontos seja completamen-
te levantado.
9.3.6 Molduras de montagem dianteiras
Determinados acessórios podem ser aplicados diretamen-
te nas molduras de montagem para acessórios.
1 Molduras de montagem
1. Inserir o acessório nas molduras de montagem e fixar
com dois parafusos.
