Deutsch 19

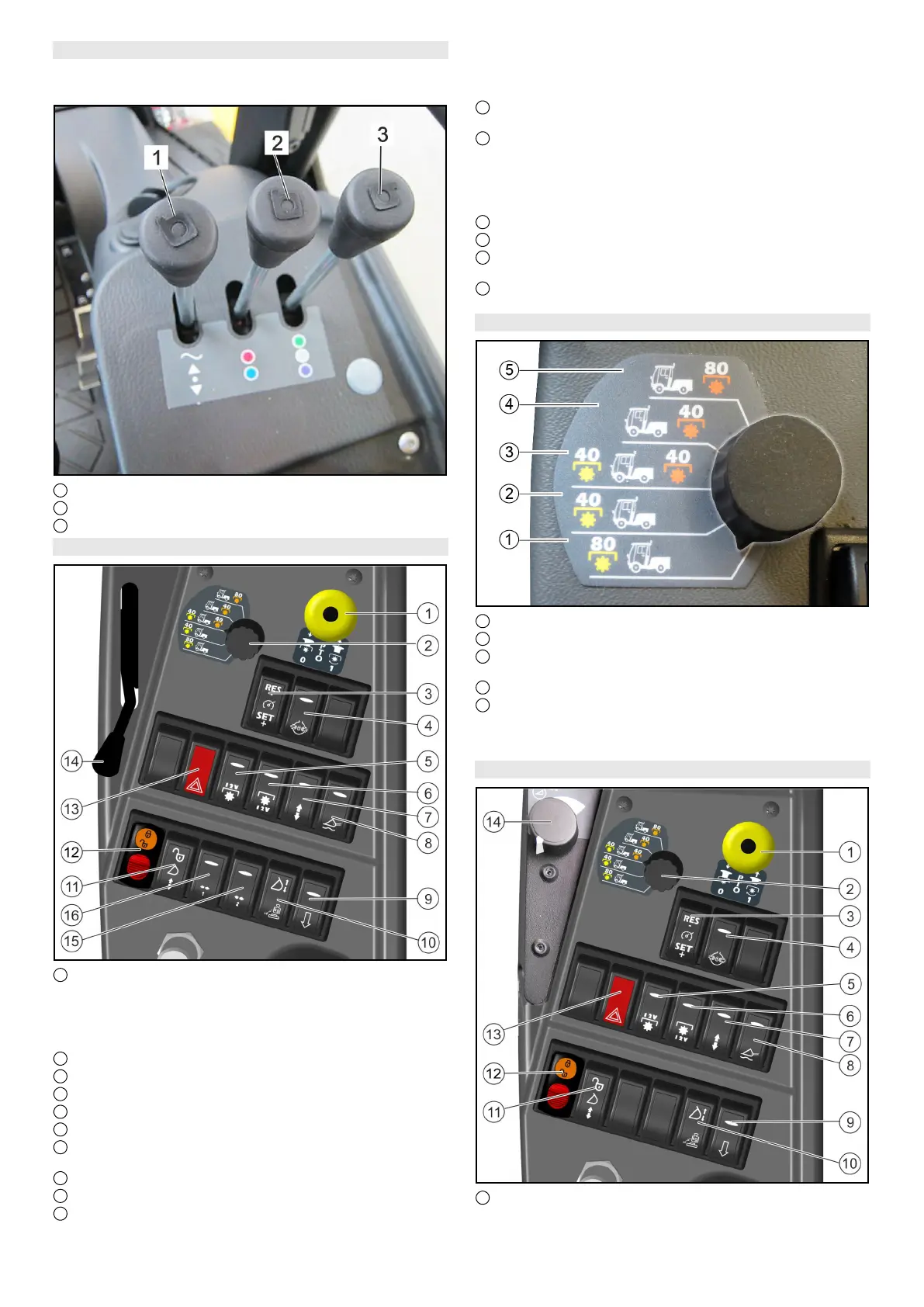

Bedienhebel MDC-Variante
Mit den Bedienhebeln werden die vorderen und hinteren
Anbaugeräte gesteuert.
1 Bedienhebel für Frontkraftheber
2 Bedienhebel für AUX rot / blau
3 Bedienhebel für AUX grün / grau / violett
6.11.2Bedienkonsole Mitte MIC 50
1 PTO ein/aus
Stellung 1: PTO einschalten
Schwarzen Knopf drücken und Taster ziehen
PTO ein/aus
Stellung 0: PTO ausschalten
Taster nach unten drücken
2 Wahlschalter für hydraulische PTO
3 Tempomat
4 Differentialsperre
5 Elektrische PTO vorne
6 Elektrische PTO hinten
7 Umschaltung doppeltwirkende Steuerhydraulik AUX
„Hinten / Anbaurahmen mit Kippfunktion“
8 Hauptschalter Schwimmstellung
9 Dumpventil (Schnellabsenkung für AUX hinten)
10 Schalter Anbaugeräteentlastung (optional)
Hinweis
Dieser Schalter ist sowohl für die Schwingungsdämp-
fung als auch für die Anbaugeräteentlastung zuständig
(beide Optionen gleichzeitig funktionieren nicht)
11 Verriegelungsfreigabe der Schaufel oder Gabel beim
optionalen Anbaugerät Frontlader
12 Schalter Schwimmstellung überbrücken (PTO nutzbar
ohne Schwimmstellung)
ACHTUNG
Nur mit Anbaugeräten benutzen die diese Funktion benö-
tigen!
13 Warnblinkschalter
14 Handgashebel - Vorwahl der Motordrehzahl
15 Schalter 2: Umschalter AUX grün auf grau oder violett
(nur MDC-Variante)
16 Schalter 1: Umschaltung AUX rot auf blau (nur MDC-
Variante)
Wahlschalter für hydraulische PTO
1 Hydraulische PTO (80 l/min, vorne) aktiviert
2 Hydraulische PTO (40 l/min, vorne) aktiviert
3 Hydraulische PTO (40 l/min, vorne) und (40 l/min, hin-
ten) aktiviert
4 Hydraulische PTO (40 l/min, hinten) aktiviert
5 Hydraulische PTO (80 l/min, hinten) aktiviert
Mit dem Wahlschalter wird der entsprechende Anschluss
der hydraulischen PTO vorne und hinten aktiv geschaltet.
6.11.3Bedienkonsole Mitte MIC 70
1 PTO ein/aus
Stellung 1: PTO einschalten
