8. FRONT WHEEL, FRONT BRAKESUSPENSIONSTEERING
8-8
FRONT

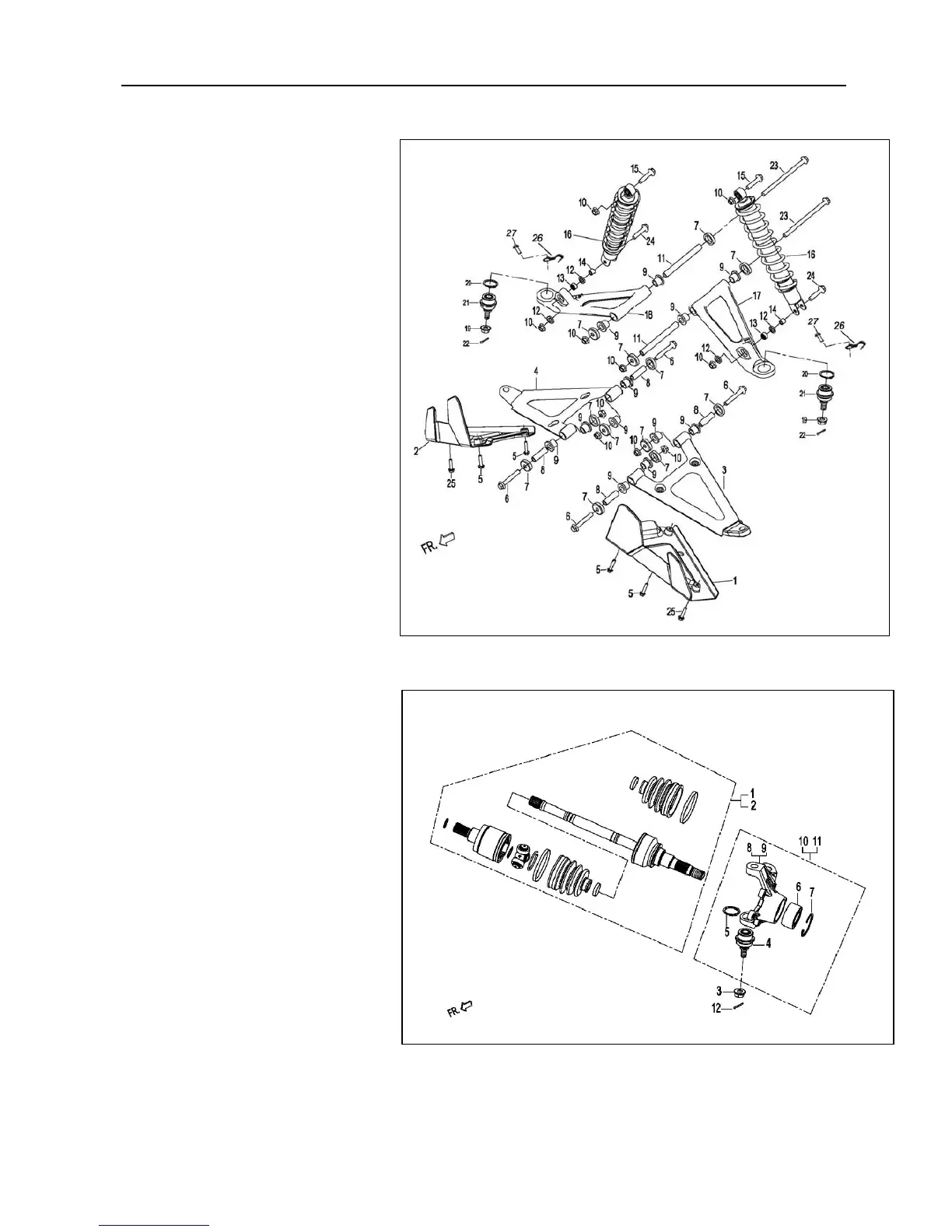

SUSPENSION SYSTEM DISASSEMBLY /INSTALLATION
1
. FRONT LEFT GUARD
2. FRONT RIGHT GUARD
3. FRONT RIGHT ARM (LOWER)
4. FRONT RIGHT ARM (LOWER)
5. SCREW(M6×20
6. BOLT,FLANGEM10×1.25×70
7. DUST CAP
8. BUSH (φ10.5×φ16×48.5)
9. BUSH(φ16×φ21×20)
10. NUT, FLANGE(M10×1.25)
11. BUSH(φ10.5×φ16×138.5)
12. DUST SEAL(16×24×4)
13. BEARINGK16×22×12
14. BUSH (φ10.5×φ16×23)
15. BOLT,FLANGEM10×1.25×40
16. FRONT SHOCK ABSORBER
17.FRONT LEFT ARM(UPPER)
18.FRONT RIGHT ARM(UPPER)
19. NUT(M12×1.25
20. CIRCLIP34
21. JOINT,ARM BALL
22. PIN , SPLIT(2.5×25
23. INNER HEX SCREWM10×160
24. BOLT,FLANGEM10×1.25×45
25. SCREW(M6×16
26. WIRE CLAMP
27. SCREWM6×12
FRONT
KNUCKLE DISASSEMBLY /INSTALLATION
1
. FRONT LEFT DRIVER SHAFT
2. FRONT RIGHT DRIVER SHAFT
3. NUTM12×1.25
4. JOINT A, ARM BALL
5. CIRCLIP(φ34×1.5
6. BEARINGK30×60×37
7. CIRCLIP(φ60×2
8. FRONT LEFT KNUCKLE.
9. FRONT RIGHT KNUCKLE
10.FRONT LEFT KNUCKLE ASSEMBLY
11. FRONT LEFT KNUCKLE ASSEMBLY
