. Rear Wheel、Rear Brake、Suspension
Rear
Suspension System
Rear
Right Suspension
NOTE
DO NOT remove both left and right suspension at the same time to avoid fall down of the vehicle.

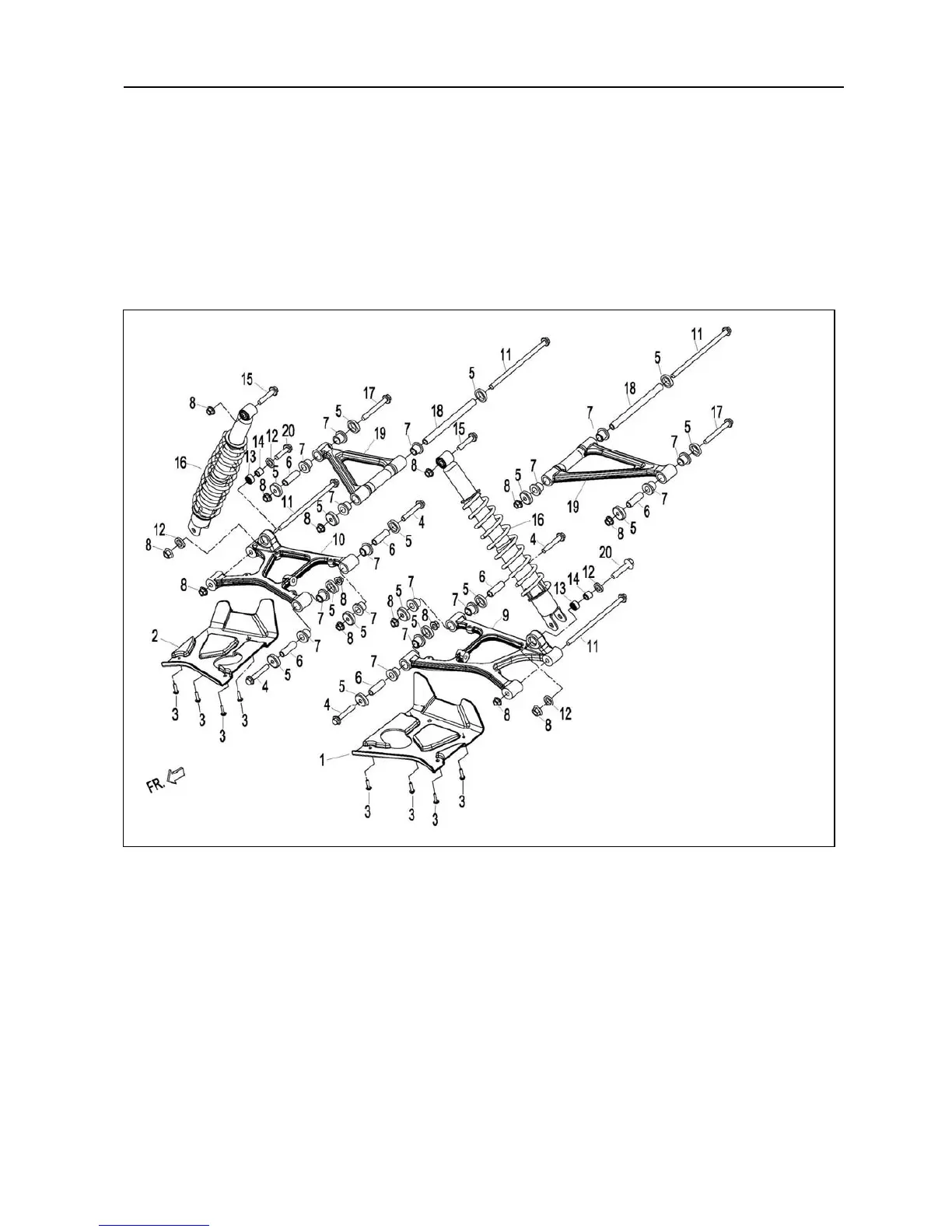

REAR SUSPENSION SYSTEM
DISAS
SEMBLY /INSTALLATION
1
.REAR LEFT GUARD 2.REAR RIGHT GUARD 3. SCREW（M6×16）
4. BOLT,FLANGE（M10×1.25×70） 5. DUST CAP 6. CENTER SPACER
7. BUSH ,ARM 8. NUT，FLANGE(M10×1.25) 9. ARM SET,L.RR（LOWER）
10. ARM SET,R.RR（LOWER） 11. BOLT,FLANGE（M10×1.25×210）12. DUST SEAL（16×24×4）
13. BEARING（K16×22×12） 14. CENTER SPACER 15. BOLT,FLANGE（M10×1.25×40）
16. REAR SHOCK ABSORBER 17. INNER HEX SCREW（M10×1.25×90） 18. CENTER SPACER
19. ARM SET RR （UPPER） 20. BOLT,FLANGE（M10×1.25×45）
To Next Page
