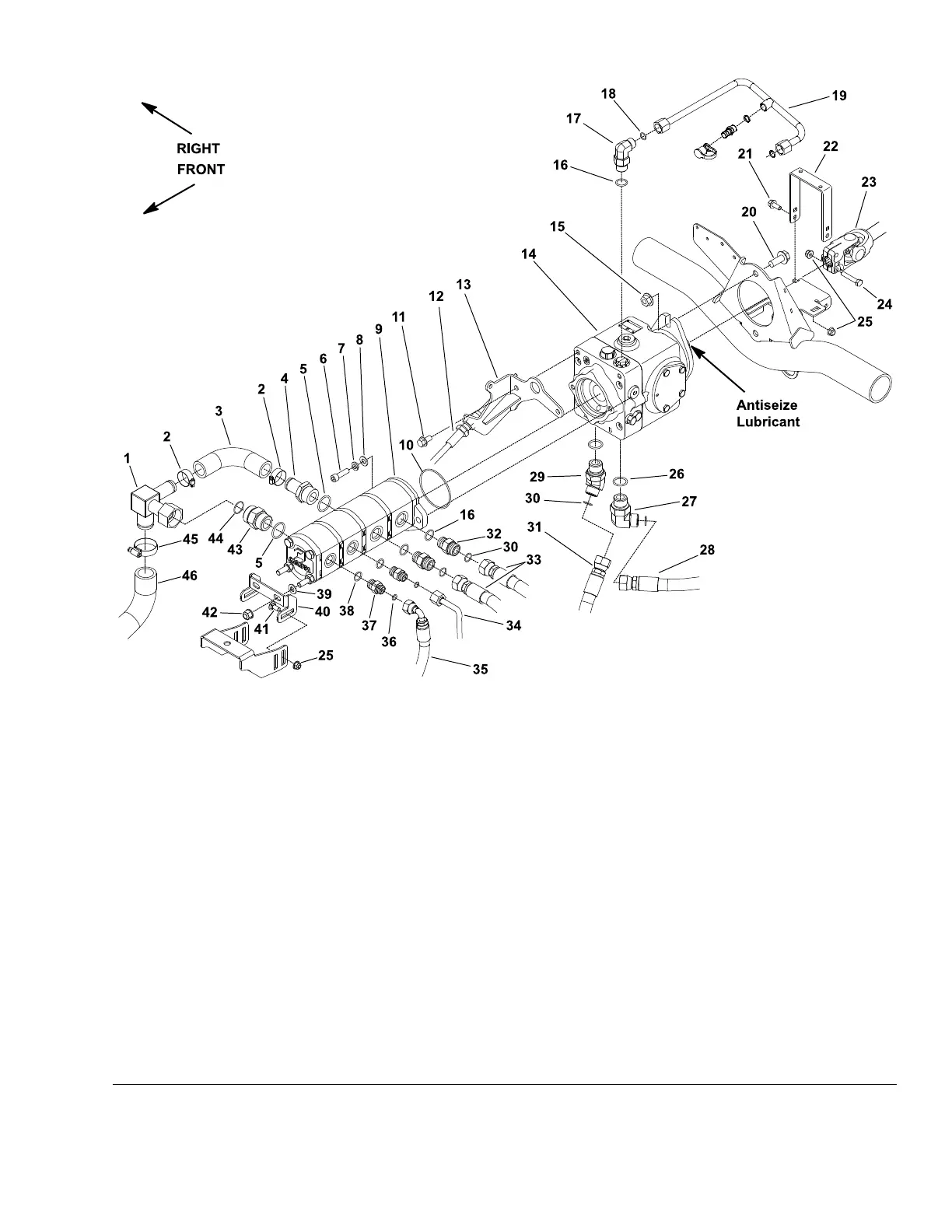

HydraulicPumpAssembly
g213693
Figure151
1.Manifoldtube17.90°hydraulictting33.Hydraulichose(2each)
2.Hoseclamp(2each)18.O-ring
34.Hydraulictube
3.Hydraulichose19.Hydraulictube35.Hydraulichose
4.Barbedtting20.Flange-headscrew(2each)36.O-ring(2each)
5.O-ring(2each)21.Flange-headscrew(2each)37.Straighttting(2each)
6.Socket-headscrew(2each)22.Guardhoop38.O-ring(2each)
7.Lockwasher(2each)23.Driveshaftassembly39.Flatwasher(2each)
8.Flatwasher(2each)24.Bolt(2each)
40.Pumpsupportbracket
9.Gearpumpassembly25.Flangenut(6each)41.Carriagescrew(2each)
10.O-ring26.O-ring(2each)42.Locknut(2each)
11.Flange-headscrew(2each)27.90°hydraulictting43.Straighttting
12.Tractioncable28.Hydraulichose
44.O-ring
13.Tractioncablebracket
29.45°hydraulictting
45.Hoseclamp
14.Piston(traction)pumpassembly30.O-ring(4each)
46.Hydraulichose
15.Flangenut(2each)
31.Hydraulichose
16.O-ring(3each)32.Straighttting(2each)
Note:Thetractionpumpandgearpumpshouldberemovedfrommachineasan
assembly.Onceremovedfromthemachine,pumpscanbeseparatedforservice.
Reelmaster
®
5410/5510/5610Series
Page6–163
HydraulicSystem:ServiceandRepairs
15216SLRevC
